Ушки для пломбирования ГОСТ 18679-73

Штамповка

Ушки ГОСТ 18679-73 предназначены для пломбирования деревянной и металлической тары и других изделий. Ушки изготавливаются трёх типов: 1, 2 и 3.

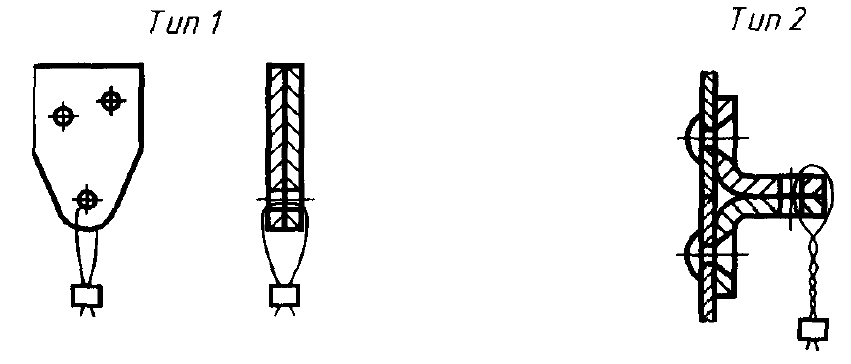

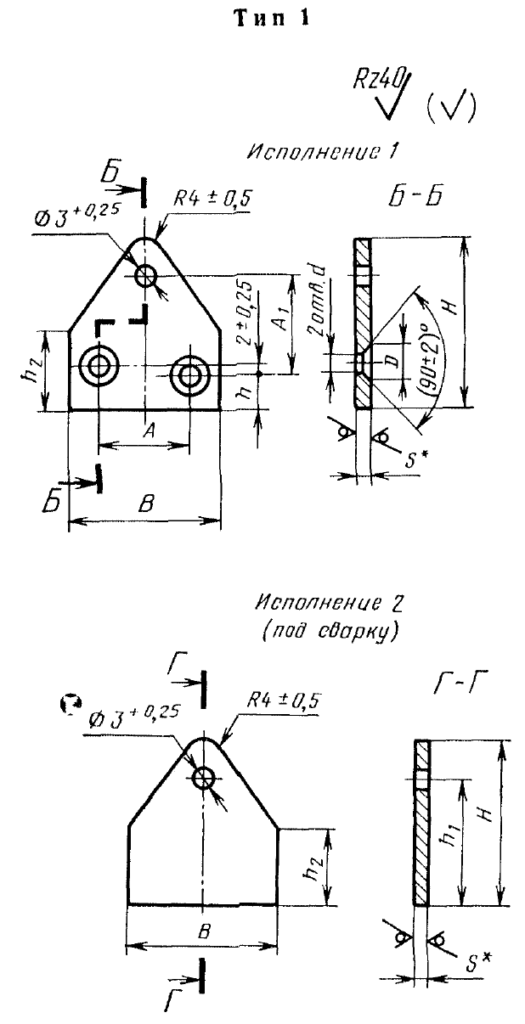

Ушко тип 1 ГОСТ 18679-73

Ушко первого типа является плоским изделием из металла толщиной от 1,2, 1,6 или 2,0 мм. В первом типе предусмотрено два варианта исполнения. В первом исполнении в ушке выполнено три отверстия, два отверстия с зенковкой для крепления к таре, третье отверстие для пломбирования. Во втором исполнении отверстия под крепления отсутствуют, монтаж осуществляется сваркой. Для всех исполнений предусмотрено три типоразмера.

Ушки для пломбирования тип 1 ГОСТ 18679-73

B, мм	H, мм	S, мм	Пример обозначение
10	16	1,2	Ушко 1-1-10х16 ГОСТ 18679-73 Ушко 1-2-10х16 ГОСТ 18679-73
18	20	1,6	Ушко 1-1-18х20 ГОСТ 18679-73 Ушко 1-2-18х20 ГОСТ 18679-73
30	34	2,0	Ушко 1-1-30х34 ГОСТ 18679-73 Ушко 1-2-30х34 ГОСТ 18679-73

Пример условного обозначения без указания марки металла и покрытия

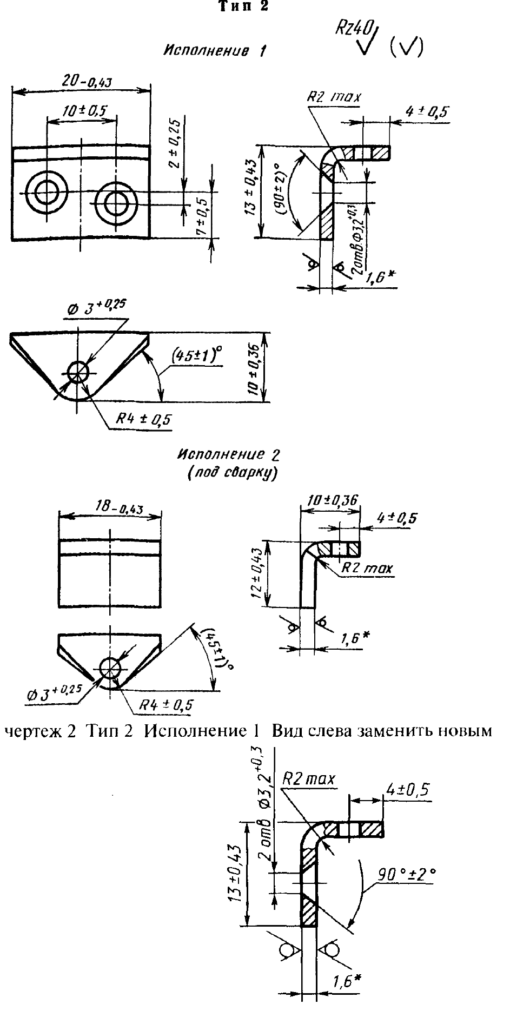

Ушко тип 2 ГОСТ 18679-73

Ушки второго типа по конструкции являются уголком. Фактически это ушко первого типа после гибки. Ушко также предусмотрено в двух исполнениях, с отверстиями и под сварку без отверстий. Один типоразмер. Толщина материала 1,6 мм. Диаметр отверстия под крепление 3,2 мм. Диаметр отверстия под пломбирование 3 мм. Для чертежа были введены корректировки. Был заменён вид слева в связи с неверным показом зенковки.

Ушки для пломбирования тип 2 ГОСТ 18679-73

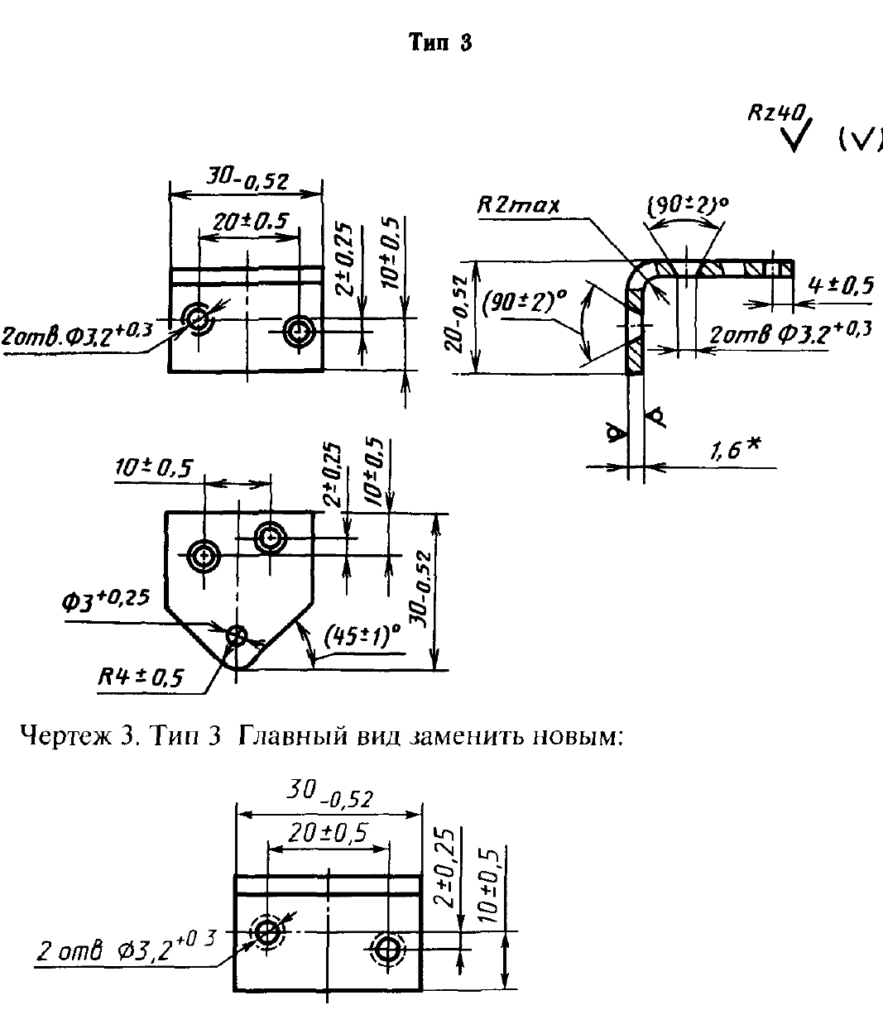

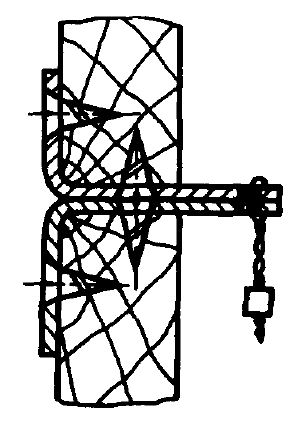

Ушко тип 3 ГОСТ 18679-73

Ушки третьего типа схожи с ушками второго тип. Отличием является количество и расположение отверстий. В чертеже были введены изменения главного вида ушек. В старом варианте зенковка для отверстий под крепление была указана неверно. Ушко имеет один типоразмер и одно исполнение. Толщина материала 1,6 мм.

Ушки для пломбирования тип 3 ГОСТ 18679-73

Все ушки изготавливаются на участке штамповки при помощи вырубных и гибочных штампов. Для производства ушек используются лист 1-IV-Н-20 ГОСТ 16523-97, Лента 20 ГОСТ 2284-79, и возможна замена материала на лист 1-IV-Н-3кп ГОСТ 16523-97. Толщина 1,2 мм, 1,6 мм или 2,0 мм.

С техническими требованиями на производство ушек ГОСТ 18680-73 можно ознакомиться здесь.

В примере условного обозначения указывается типоразмер, исполнение, для ушек тип 1 указывается размер B и Н, указывается марка стали, вариант и толщина покрытия. Например, ушко тип 1, исполнение 1, В=18, Н=20, из стали Ст20, покрытие кадмиевое, хроматированное, толщина 6 мкм:

Ушко 1-1-18х20-20-026 ГОСТ 18679-73

То же, исполнение 2, из стали Ст3кп:

Ушко 1-2-18х20-3кп-026 ГОСТ 18679-73

То же, ушко второго типа, первого исполнения толщина покрытия 15 мкм:

Ушко 1-1-20-0215 ГОСТ 18679-73

То же, ушко третьего типа:

Ушко 3-20-0215 ГОСТ 18679-73

Открыть стандарт ушки пломбирования ГОСТ 18679-73
