Заглушки предохранительные ОСТ 1 10472-72
Заглушки предохранительные применяются для защиты от мусора и пыли полостей агрегатов, рукавов и трубопроводов. Также, заглушки используются для защиты резьбы от повреждения при транспортировании или ремонтных работах. Стандарт взамен 5656А.

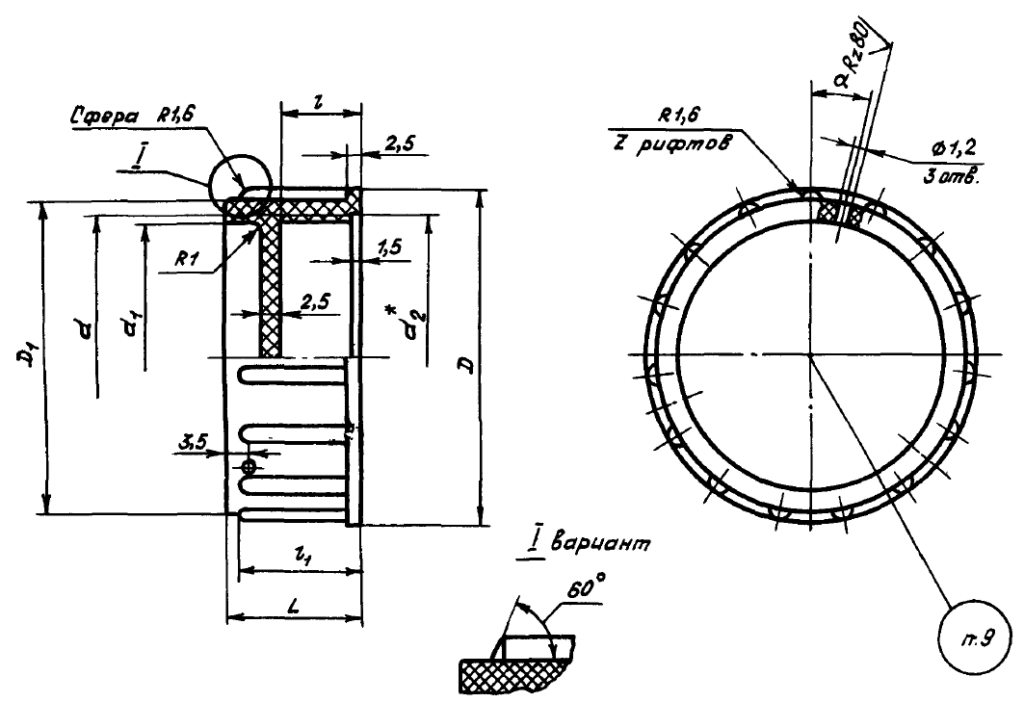

По своей конструкции заглушка является колпачком с глухим резьбовым отверстием. Снаружи на заглушке выполнены ребра для удобства закручивания. На корпусе предусмотрены три отверстия диаметром 1,2 мм для контровки заглушек специальной контровочной проволокой. Внутри заглушки размещена маркировка с указанием диаметра и шага резьбы.
В стандарте предусмотрено девять типоразмеров, с диаметром резьбы от М14 и до М48. Шаг резьбы для всех размеров одинаковый.
| Типоразмер | Резьба | Обозначение |
|---|---|---|
| 1 | М14 | Заглушка предохранительная 1 ОСТ 1 10472-72 |
| 2 | М16 | Заглушка предохранительная 2 ОСТ 1 10472-72 |
| 3 | М18 | Заглушка предохранительная 3 ОСТ 1 10472-72 |
| 4 | М33 | Заглушка предохранительная 4 ОСТ 1 10472-72 |
| 5 | М36 | Заглушка предохранительная 5 ОСТ 1 10472-72 |
| 6 | М39 | Заглушка предохранительная 6 ОСТ 1 10472-72 |
| 7 | М42 | Заглушка предохранительная 7 ОСТ 1 10472-72 |
| 8 | М45 | Заглушка предохранительная 8 ОСТ 1 10472-72 |
| 9 | М48 | Заглушка предохранительная 9 ОСТ 1 10472-72 |
Для изготовления заглушек используются литьевые машины термопластавтоматы (ТПА). Заглушки изготавливаются из материалов таких как: полиэтилен высшего или первого сорта 209-. Допускается изготовление из полиэтилена 153-06. Выбранный материал должен быть высшего или первого сорта. Цвета заглушек согласно требованиям заказчика.
Технические условия ОСТ 1 00543-72
В примере условного обозначения указывается типоразмер заглушки. Например, для заглушки с размером резьбы М18 запись будет такая:
Заглушка предохранительная 3 ОСТ 1 10472-72
Заглушка применяется на соединительных часть рукавов, трубопроводов или агрегатов с использованием контровочной проволоки и пломбы ОСТ 10067-71.
