Заглушки предохранительные ОСТ 1 10475-72
Заглушки предохранительные ввертные для защиты внутренних полостей корпусов от засорения и повреждения при хранении, ремонтных работах или при транспортировании. Взамен 5654А.

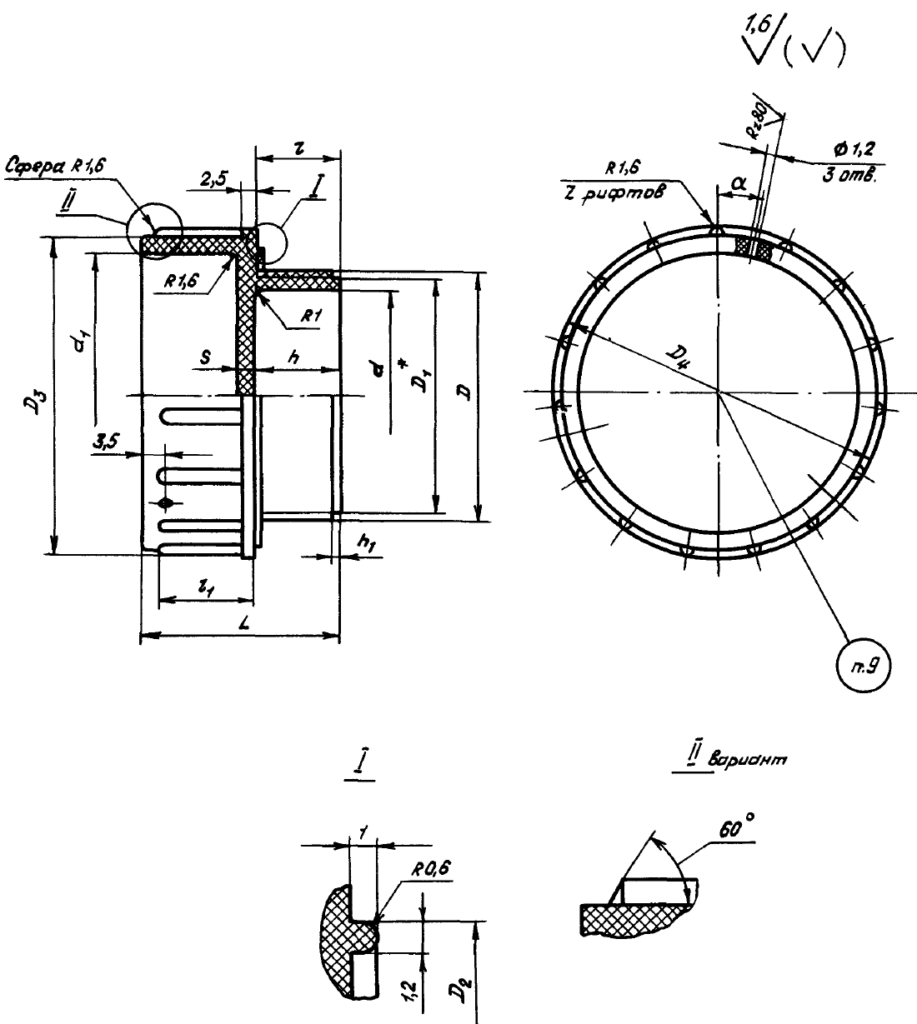

Цилиндрическая заглушка имеет с торцов глухие отверстия. Снаружи, со стороны отверстия размера d, имеется наружная резьба. Диаметр резьбы соответствует типоразмеру заглушки. Всего представлено двадцать три типоразмера с диаметром резьбы от М6 до М48. Со стороны отверстия d1, по внешнему контуру расположены рифты. Для каждого типоразмера определено количество рифтов и может быть 6, 9 или 12. Между рифтами, в трёх местах выполнены отверстия диаметром 1,2 мм для продевания контровочной проволоки.
| Типоразмер | Диаметр резьбы | Пример обозначения |
|---|---|---|
| 1 | М6 | Заглушка предохранительная 1 ОСТ 1 10475-72 |
| 2 | М8х1 | Заглушка предохранительная 2 ОСТ 1 10475-72 |
| 3 | М8 | Заглушка предохранительная 3 ОСТ 1 10475-72 |
| 4 | М10х1 | Заглушка предохранительная 4 ОСТ 1 10475-72 |
| 5 | М10 | Заглушка предохранительная 5 ОСТ 1 10475-72 |
| 6 | М12х1 | Заглушка предохранительная 6 ОСТ 1 10475-72 |
| 7 | М12х1,5 | Заглушка предохранительная 7 ОСТ 1 10475-72 |
| 8 | М14 | Заглушка предохранительная 8 ОСТ 1 10475-72 |
| 9 | М14х1,5 | Заглушка предохранительная 9 ОСТ 1 10475-72 |
| 10 | М16 | Заглушка предохранительная 10 ОСТ 1 10475-72 |
| 11 | М16х1,5 | Заглушка предохранительная 11 ОСТ 1 10475-72 |
| 12 | М18х1,5 | Заглушка предохранительная 12 ОСТ 1 10475-72 |
| 13 | М20х1,5 | Заглушка предохранительная 13 ОСТ 1 10475-72 |
| 14 | М22х1,5 | Заглушка предохранительная 14 ОСТ 1 10475-72 |
| 15 | М24х1,5 | Заглушка предохранительная 15 ОСТ 1 10475-72 |
| 16 | М27х1,5 | Заглушка предохранительная 16 ОСТ 1 10475-72 |
| 17 | М30х1,5 | Заглушка предохранительная 17 ОСТ 1 10475-72 |
| 18 | М33х1,5 | Заглушка предохранительная 18 ОСТ 1 10475-72 |
| 19 | М36х1,5 | Заглушка предохранительная 19 ОСТ 1 10475-72 |
| 20 | М39х1,5 | Заглушка предохранительная 20 ОСТ 1 10475-72 |
| 21 | М42х1,5 | Заглушка предохранительная 21 ОСТ 1 10475-72 |
| 22 | М45х1,5 | Заглушка предохранительная 22 ОСТ 1 10475-72 |
| 23 | М48х1,5 | Заглушка предохранительная 23 ОСТ 1 10475-72 |
Изготовлением заглушек занимается участок литья пластмасс. Для выдержки форм и размеров заглушек используется пресс-форма которая устанавливается в термопластавтоматы. Для литья выбирают материал согласно требованиям стандарта, цвет согласовывают с потребителем.
При производстве заглушек обращают внимание на отсутствие рваных ниток на резьбе, заусенцев, царапин, вздутий, вмятин и трещин на любых поверхностях заглушки.
В пример обозначения указывается типоразмер заглушки исходя из выбранных табличных размеров. Например, для заглушки с диаметром резьбы М33, шаг резьбы 1,5, количество рифтов 12:
Заглушка предохранительная 18 ОСТ 1 10475-72
Если требуется заглушка без отверстий d 1,2 мм:
Заглушка предохранительная 18-0 ОСТ 1 10475-72
