Амортизаторы ОСТ 1 13099-78
Амортизаторы шнуровые с трубчатыми наконечниками используются в оборудовании самолетов, установках лыж, в средствах наземного оборудования, экспериментальных стендах. Эксплуатируются амортизаторы в различных климатических условиях, в диапазоне температур от -60оС до +50оС.

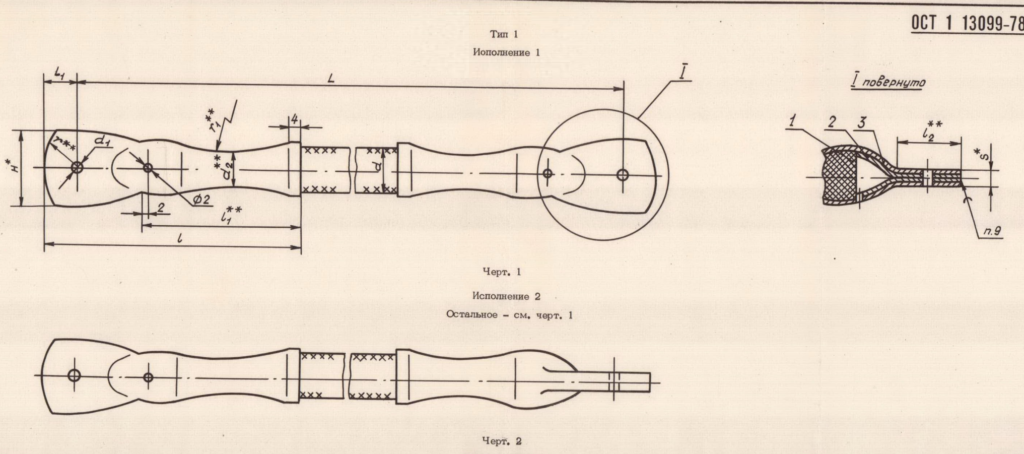

Стандартом предусмотрено два типа амортизаторов с двумя исполнениями в каждом типе. В первом исполнении ушки наконечников распложены параллельно друг другу. Во втором исполнении ушки наконечников расположены перпендикулярно друг другу.
По конструкции амортизатор представляет собой шнур с обжатыми наконечниками на концах.
В амортизаторах первого типа используется шнур диаметром 8, 10 и 12 мм. Для диаметра шнура 12 мм наконечник является сборной единицей и состоит из вкладыша и наконечника. Для диаметров шнура 8 и 10 мм наконечник изготавливается без вкладыша. Длина амортизатора может быть от 200 мм до 5 метров.

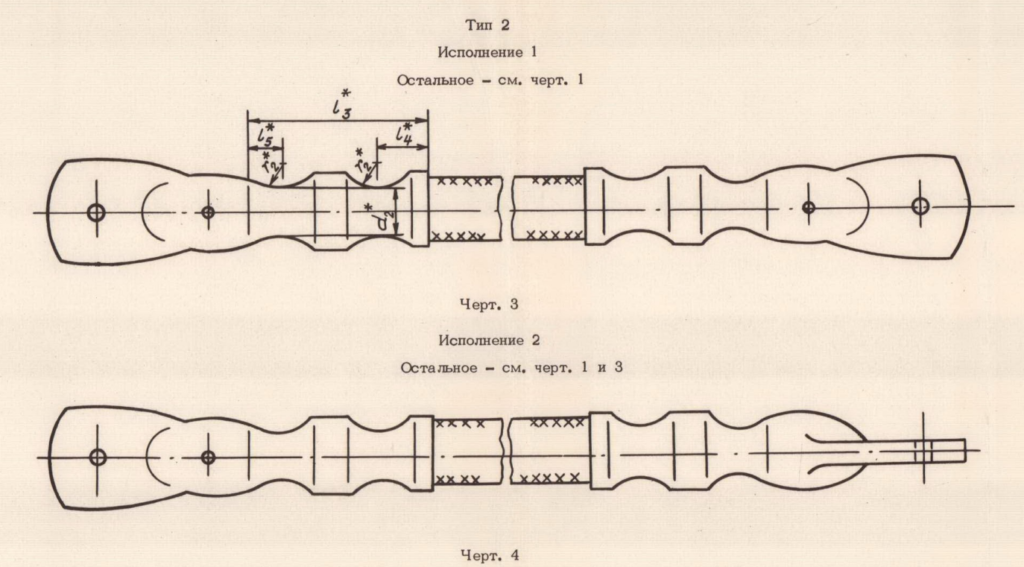

В амортизаторах второго типа используется шнур диаметром 14, 16, 18 и 20 мм. Для всех размеров шнура применяется наконечник со вкладышем. По конструкции амортизатор второго типа схож с первым типом, за исключением более сложной формовки обжатия наконечника. Минимальная длина амортизатора 300 мм, а максимальная 10 метров.
При заделке шнура амортизатора ОСТ 1 13099-78 используется специально подготовленная технологическая оснастка, позволяющая обжать наконечник и придать ему соответствующий вид. При этом допускается наличие ребер на канавках. Острые кромки на торцах наконечников скругляются радиусом R 0,5 мм. Процесс формовки наконечника достаточно трудоёмкий, а весь процесс сборки амортизатора разделен на несколько этапов и происходит небыстро, несмотря на кажущуюся простоту конструкции. На вкладыши и наконечники наносится покрытие Кд.15хр. до обжатия. После обжатия на наконечник наносится Эм.ХВ-16 серого цвета.
Шнур амортизатора используется согласно ТУ 38 105572-72. Вкладыши и наконечники изготавливаются из трубки марки Б20 ГОСТ 8733-74.
В примере условного обозначения указывается тип амортизатора, номер исполнения, диаметр шнура и длина. Например, для амортизатора тип 2, исполнение 1, диаметр шнура 20, длина 850 мм, будет запись такого вида:
Амортизатор 2-1-20-850 ОСТ 1 13099-78
