Бирка ОСТ 92-8377-98
Бирки кабельные ОСТ 92-8377-98, применяемые для маркировки кабеля и проводов. Стандарт регламентирует конструкцию и размеры.
По конструкции бирки подразделяются на три вида бирок. Первый и второй вид бирок выполнены из металла, третий тип неметаллический. Рассмотрим подробнее.

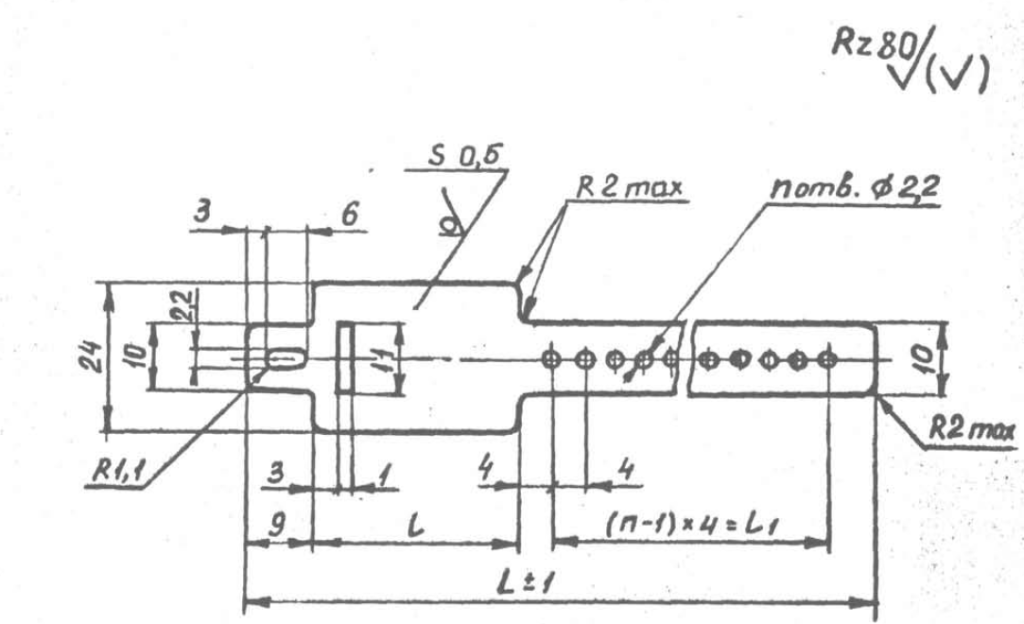

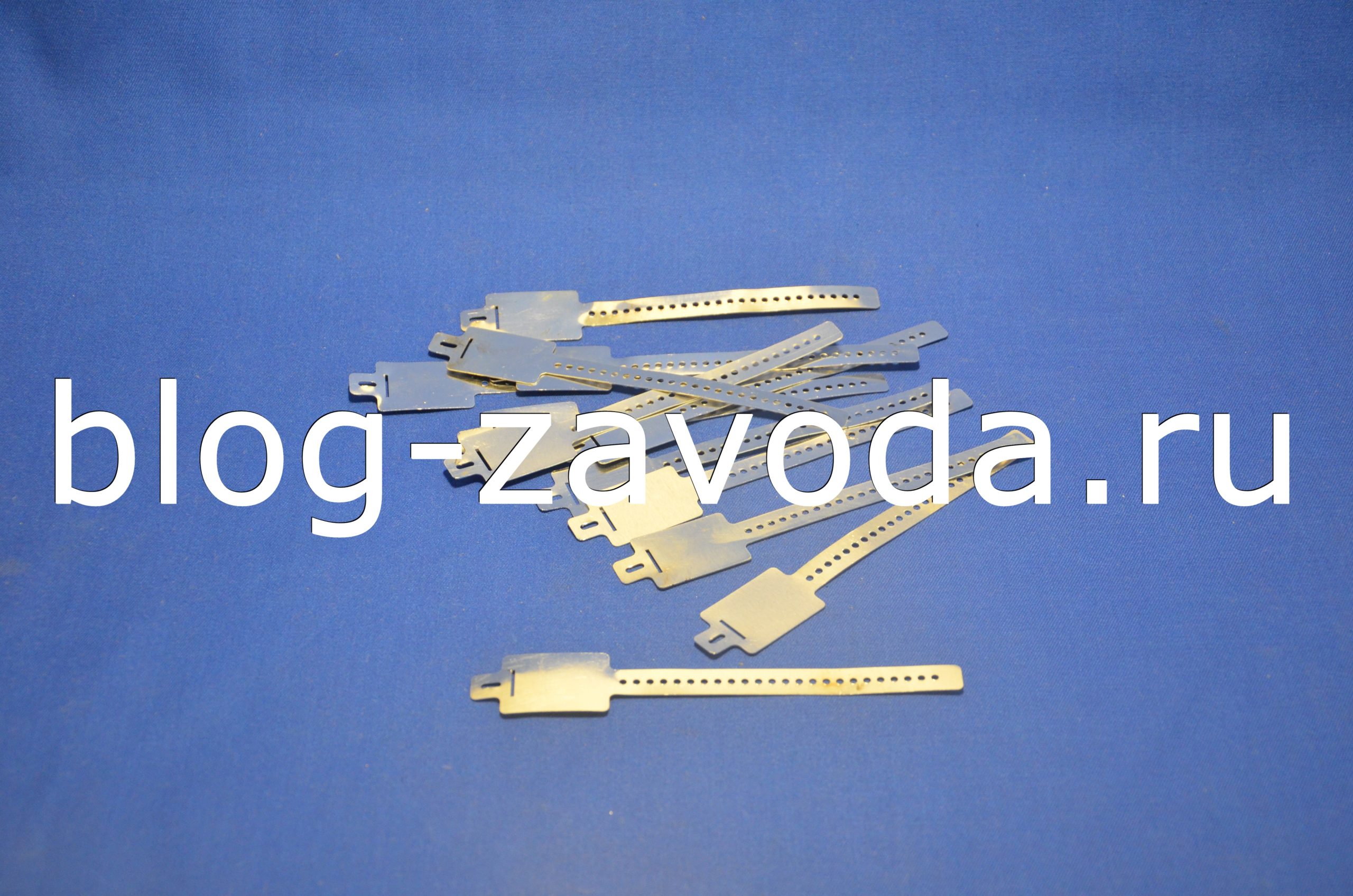

Бирка тип 1 (Ɪ) представлена в четырёх типоразмерах. В центральной части бирки предусмотрен паз шириной 11 мм, в который будет вставляться хвостовая часть бирки шириной 10 мм. Перед пазом предоставлено место для нанесения маркировки. Бирку фиксируют на кабеле и затягивают хвостик, пропуская его через центральный паз, после чего зажимают через отверстие хвостовой части. Установка и маркировка производится согласно ОСТ 92-8593.
Типоразмеры бирок отличаются, главным образом, длиной L и могут быть от 95 и до 200 мм. Предусмотрены бирки для кабелей диаметром от 7 и до 20 мм. Масса бирок, в зависимости от типоразмера, варьируется от 1,2 и до 3 кг на 1000 шт. К примеру, бирка второго типа в количестве 1000 штук будет весить 2 кг, а 100 штук 200 грамм. Следует учитывать, что масса бирок может отличаться от справочной, так как на неё влияет толщина листового проката, химические свойства материала, метод изготовления и др. Изготавливается бирка 1 из материала марки АМцМ ГОСТ 21636 толщиной 0,5 мм для всех размеров. Допускается изготовление из марки А5.М ГОСТ 21631.

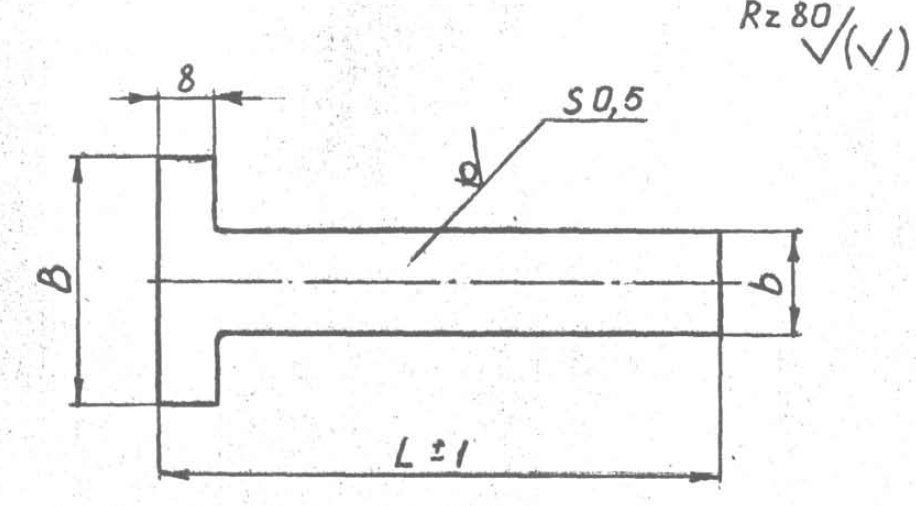

Бирка тип 2 (ꞮꞮ) по конструкции представляет собой горизонтальную букву «Т». В бирке не предусмотрены отверстия или пазы. Типоразмеров второго типа бирок представлено семь вариантов. Бирки предназначены для кабеля диаметром от 7 и 40 мм. Установка и маркировка производится согласно ОСТ 92-8593. Вся требуемая маркировочная информация размещается на хвостовой части бирки.
Типоразмеры бирки второго вида отличаются друг от друга параметрами: ширина бирки основной части B, ширина хвостовой части b и длина L. Масса бирок, в зависимости от размера, от 1,4 и до 5,08 кг на 1000 штук. Например, бирка с номером 2 в количестве 1000 штук будет весить 2,3 кг, а 200 штук будет иметь массу 0,46 кг. Для производства бирок используется марка АМцМ алюминиевого сплава толщиной 0,5 мм ГОСТ 21636. Допускается изготовление из марки А5.М ГОСТ 21631.

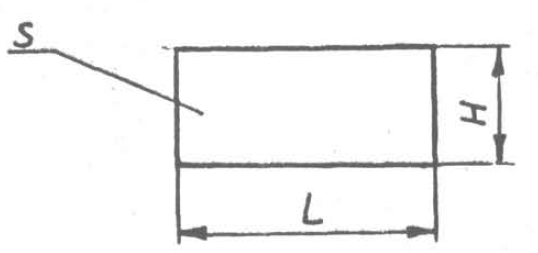

Бирка тип 3 (ꞮꞮꞮ) по конструкции является прямоугольником, без отверстий и пазов. Для третьего вида есть девять типоразмеров. Первые два размера, а также с четвертого по девятый изготавливаются из мелованной бумаги ГОСТ 21444, с толщиной 0,1 мм. Третий размер изготавливается из полиэтиленовой пленки толщиной 0,05-0,08 мм, первого сорта ГОСТ 10354.
Бирки первого и второго типа изготавливаются методом холодной штамповки в штампах с использованием специальной полосы штрипс. Острые края и заусенцы не допускаются. Покрытие на бирки не наносится.
Бирки третьего типа изготавливаются или отливаются в специальных пресс-формах на термопластавтоматах.
В примере условного обозначения указывается наименование, тип, номер бирки и номер стандарта. Например, бирка первого типа, второго размера будет записана в таком виде:
Бирка 1-2 ОСТ 92-8377-98
