Гнездо ГОСТ 18707-81
Гнездо, деталь №4 ГОСТ 18707, входит сборку перемычек, которые используются для защиты изделий и техники от статического электричества. Гнездо является одним из соединяющих элементов перемычки в единое целое.

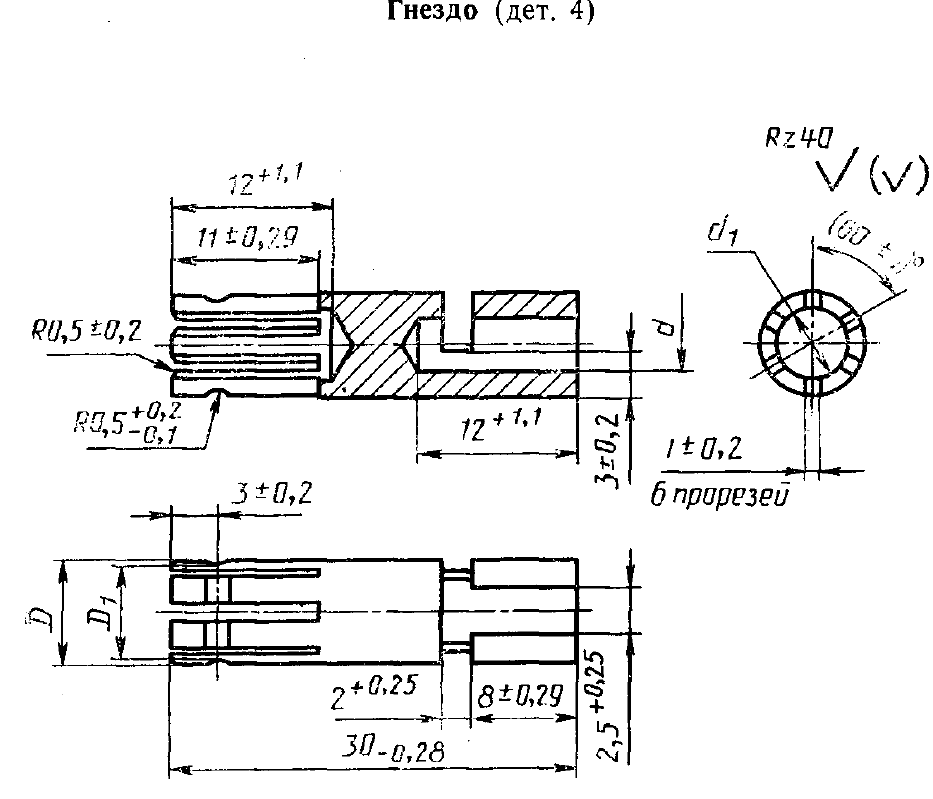

По конструкции гнездо похоже на втулку длиной 30 мм, с глухими отверстиями с двух сторон. С одной стороны отверстие диаметром d имеет глубину 12 мм. На стенке отверстия выполнен паз шириной 2 мм, предназначенный для опайки гнезда с плетенкой. С другой стороны отверстие также глубиной 12 мм, стенки втулки имеют продольные прорези длиной 11 мм. Данный конструктив позволяет производить сборку гнезда и штыря ГОСТ 18707-81 без усилий и с некоторым зажимом штыря в гнезде. В 3 мм от края втулки выполнено заглубление или канавка, радиус которой R=0,5. В данную канавку будет устанавливаться кольцо ГОСТ 18707-81.
В стандарте представлено два исполнения гнезда с отличиями в размерах D, D1, d, d1.
Для производства гнезда используется пруток холоднотянутый круглый, марки ЛС59-1 ГОСТ 2060. Процесс изготовления гнезда достаточно трудоёмкий и содержит несколько технологических этапов. Изготовить гнездо за один цикл трудноисполнимая задача. В основном, сначала производятся токарные работы, после происходит доработка на соответствующем оборудовании, не считая сопутствующих работ.

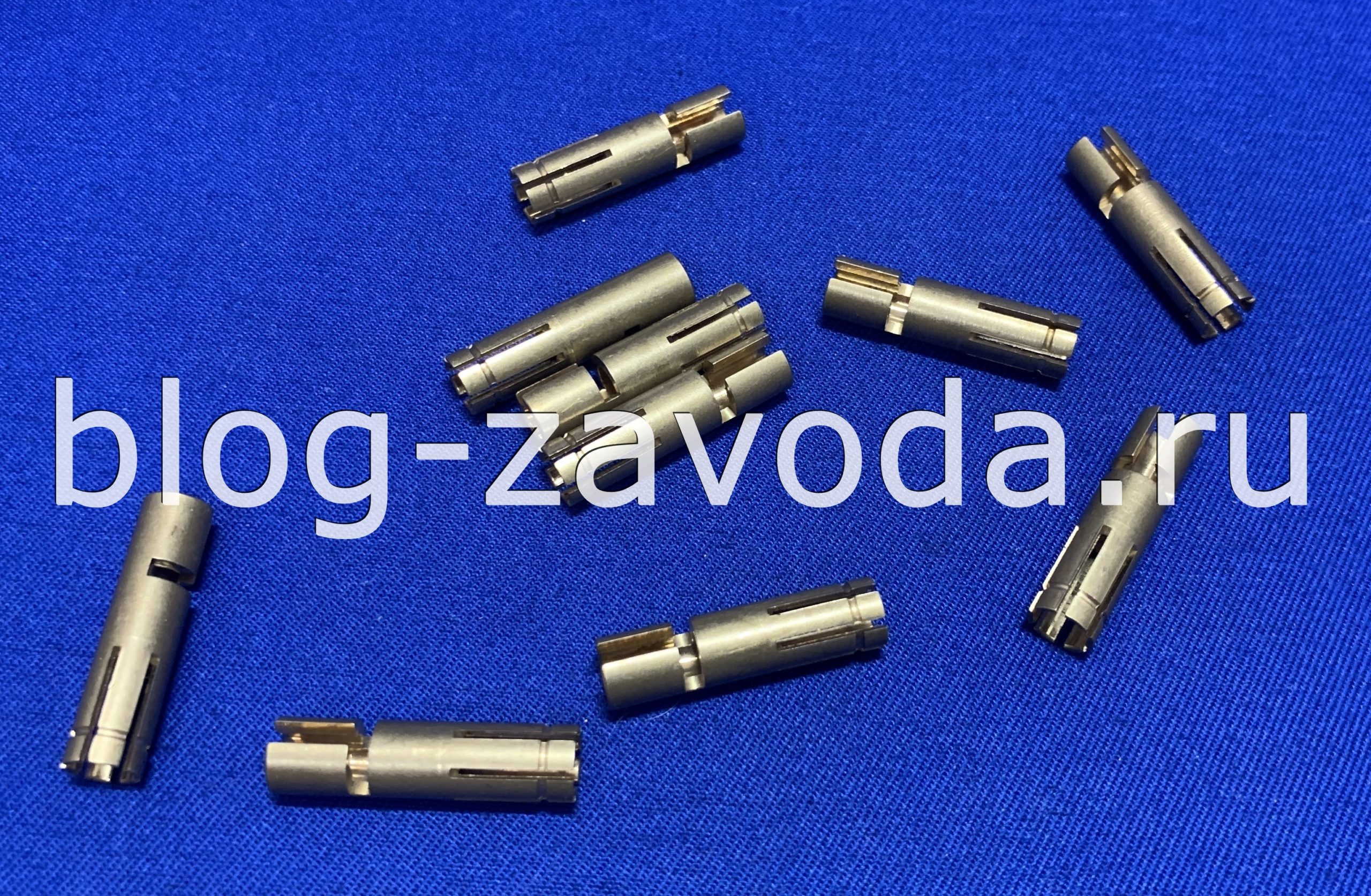

Гнездо ГОСТ 18707 нельзя назвать даже мелкосерийной изделием, это штучное изготовление, небольшими партиями. Обычно поставляется в комплекте с штырем и кольцом.
В примере условного обозначения гнезда указывается его номер и исполнение, например для гнезда номер 4, исполнение 2 будет запись такого вида:
Гнездо 4-2 ГОСТ 1870-81
