Заглушки предохранительные ОСТ 1 10473-72
Заглушки предохранительные ОСТ 1 10473-72 используются для защиты от пыли и засорения полостей агрегатов, трубопроводов и рукавов, а также для защиты резьбы при ремонтных работах или транспортировании.

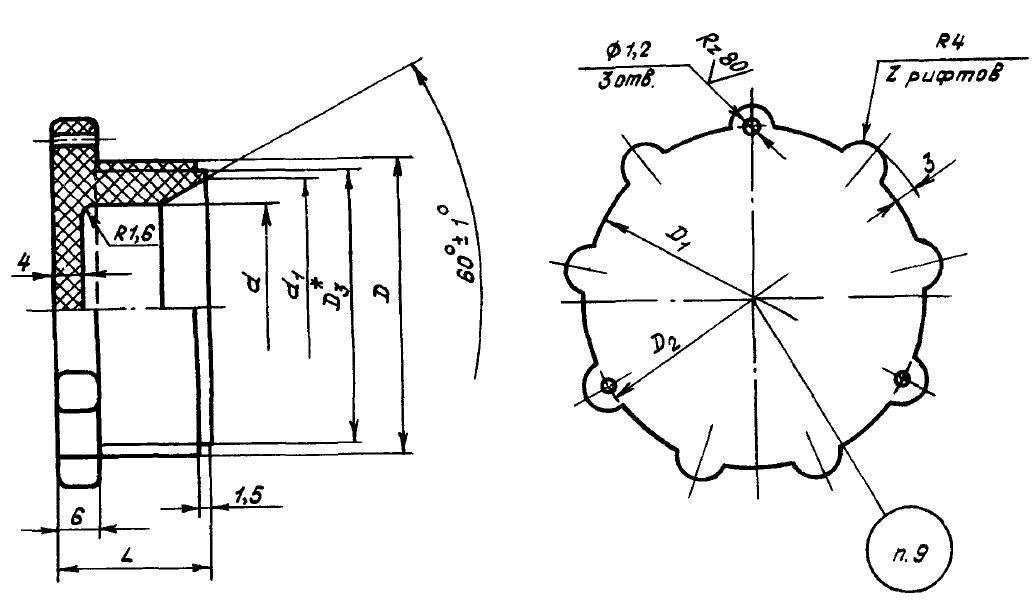

По конструкции заглушка выполнена в виде круглого колпачка с внутренней глухой резьбой. По внешнему контуру заглушки выполнены рифты радиусом R4 для удобства закручивания. Количество рифтов может быть 6, 9 или 12, в соответствии с выбранным типоразмером. В трех рифтах сделаны отверстия диаметром 1,2 мм под контровочную проволоку. Диаметр резьбы заглушки начинается с М14 и доходит до М48. При этом шаг резьбы 1,5 мм для всех диаметров одинаковый. Маркируются заглушки с внешней стороны.
| Типоразмер | Диаметр резьбы | Обозначение |
|---|---|---|
| 1 | М14х1,5 | Заглушка предохранительная 1 ОСТ 1 10473-72 |
| 2 | М16х1,5 | Заглушка предохранительная 2 ОСТ 1 10473-72 |
| 3 | М18х1,5 | Заглушка предохранительная 3 ОСТ 1 10473-72 |
| 4 | М20х1,5 | Заглушка предохранительная 4 ОСТ 1 10473-72 |
| 5 | М22х1,5 | Заглушка предохранительная 5 ОСТ 1 10473-72 |
| 6 | М24х1,5 | Заглушка предохранительная 6 ОСТ 1 10473-72 |
| 7 | М27х1,5 | Заглушка предохранительная 7 ОСТ 1 10473-72 |
| 8 | М30х1,5 | Заглушка предохранительная 8 ОСТ 1 10473-72 |
| 9 | М33х1,5 | Заглушка предохранительная 9 ОСТ 1 10473-72 |
| 10 | М36х1,5 | Заглушка предохранительная 10 ОСТ 1 10473-72 |
| 11 | М39х1,5 | Заглушка предохранительная 11 ОСТ 1 10473-72 |
| 12 | М42х1,5 | Заглушка предохранительная 12 ОСТ 1 10473-72 |
| 13 | М45х1,5 | Заглушка предохранительная 13 ОСТ 1 10473-72 |
| 14 | М48х1,5 | Заглушка предохранительная 14 ОСТ 1 10473-72 |
Изготавливаются заглушки литейным методом на термопластавтоматах (ТПА). Используемый материал это полиэтилен разных марок, но обязательно высшего или первого сорта ГОСТ 16338-85 или ГОСТ 16337-77. Цвет заглушек согласовывается с потребителем.
Все поверхности заглушек не имеют трещин, заусенцев пузырчатости или вмятин, а резьба выполнена чисто и без рваных ниток.
В примере условного обозначения указывается типоразмер. Например, для заглушки с диаметром резьбы М22:
Заглушка предохранительная 5 ОСТ 1 10473-72
В случаях, когда требуется заглушка без отверстий под контровку:
Заглушка предохранительная 5-0 ОСТ 1 10473-72
