Заглушки предохранительные ОСТ 1 10471-72
Предохранительные заглушки используются в соединениях трубопроводов для предохранения внутренних полостей трубопроводов, рукавов и полостей агрегатов от засорения. Заглушки также применяются для защиты резьбы от повреждения при транспортировании, ремонтных работах и хранении. Взамен нормали 5655А.

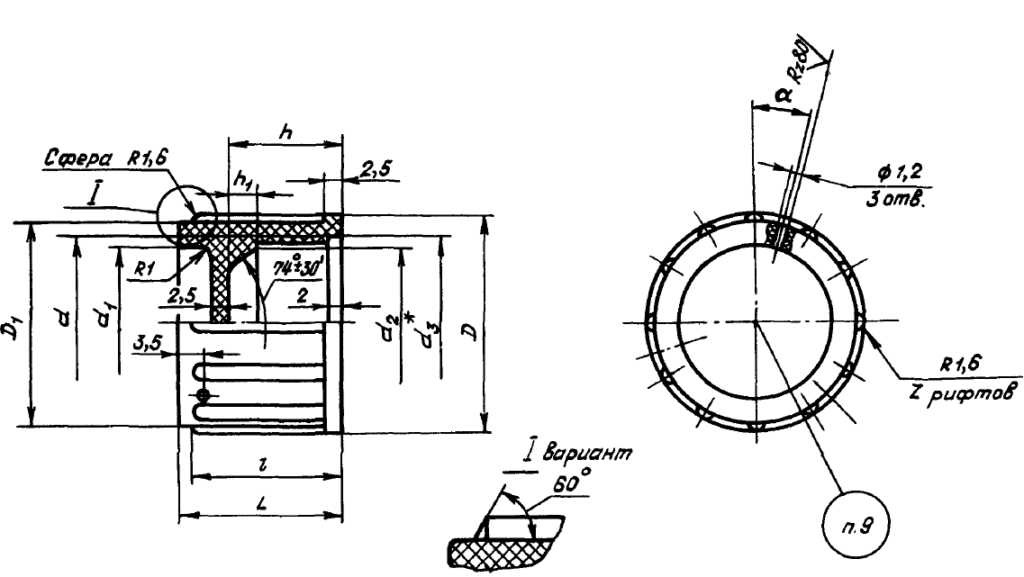

По своей конструкции заглушка является колпачком с глухим резьбовым отверстием. Снаружи на заглушке выполнены ребра для удобства закручивания. На корпусе предусмотрены три отверстия диаметром 1,2 мм для контровки заглушек специальной контровочной проволокой. Внутри заглушки размещена маркировка с указанием диаметра и шага резьбы.
| Типоразмер | Диаметр и шаг резьбы | Обозначение |
|---|---|---|
| 1 | М8х1 | Заглушка предохранительная 1 ОСТ 1 10471-72 |
| 2 | М10х1 | Заглушка предохранительная 2 ОСТ 1 10471-72 |
| 3 | М12х1 | Заглушка предохранительная 3 ОСТ 1 10471-72 |
| 4 | М14х1 | Заглушка предохранительная 4 ОСТ 1 10471-72 |
| 5 | М16х1 | Заглушка предохранительная 5 ОСТ 1 10471-72 |
| 6 | М20х1,5 | Заглушка предохранительная 6 ОСТ 1 10471-72 |
| 7 | М22х1,5 | Заглушка предохранительная 7 ОСТ 1 10471-72 |
| 8 | М24х1,5 | Заглушка предохранительная 8 ОСТ 1 10471-72 |
| 9 | М27х1,5 | Заглушка предохранительная 9 ОСТ 1 10471-72 |
| 10 | М30х1,5 | Заглушка предохранительная 10 ОСТ 1 10471-72 |
| 11 | М33х2 | Заглушка предохранительная 11 ОСТ 1 10471-72 |
| 12 | М39х2 | Заглушка предохранительная 12 ОСТ 1 10471-72 |
| 13 | М42х2 | Заглушка предохранительная 13 ОСТ 1 10471-72 |
| 14 | М45х2 | Заглушка предохранительная 14 ОСТ 1 10471-72 |
| 15 | М48х2 | Заглушка предохранительная 15 ОСТ 1 10471-72 |
| 16 | М58х2 | Заглушка предохранительная 16 ОСТ 1 10471-72 |
| 17 | М68х2 | Заглушка предохранительная 17 ОСТ 1 10471-72 |
| 18 | М72х2 | Заглушка предохранительная 18 ОСТ 1 10471-72 |
Для изготовления заглушек используются литьевые машины термопластавтоматы (ТПА). Заглушки изготавливаются из материалов таких как: полиэтилен высшего или первого сорта 209-. Допускается изготовление из полиэтилена 153-06. Выбранный материал должен быть высшего или первого сорта. Цвета заглушек согласно требованиям заказчика.
Технические условия ОСТ 1 00543-72
В примере условного обозначения указывается типоразмер заглушки. Например для заглушки с размером резьбы М8 запись будет такая:
Заглушка предохранительная 1 ОСТ 1 10471-72
Заглушка применяется на соединительных часть рукава, агрегата или трубопровода, с использованием контровочной проволоки и пломбы ОСТ 10067-71.
