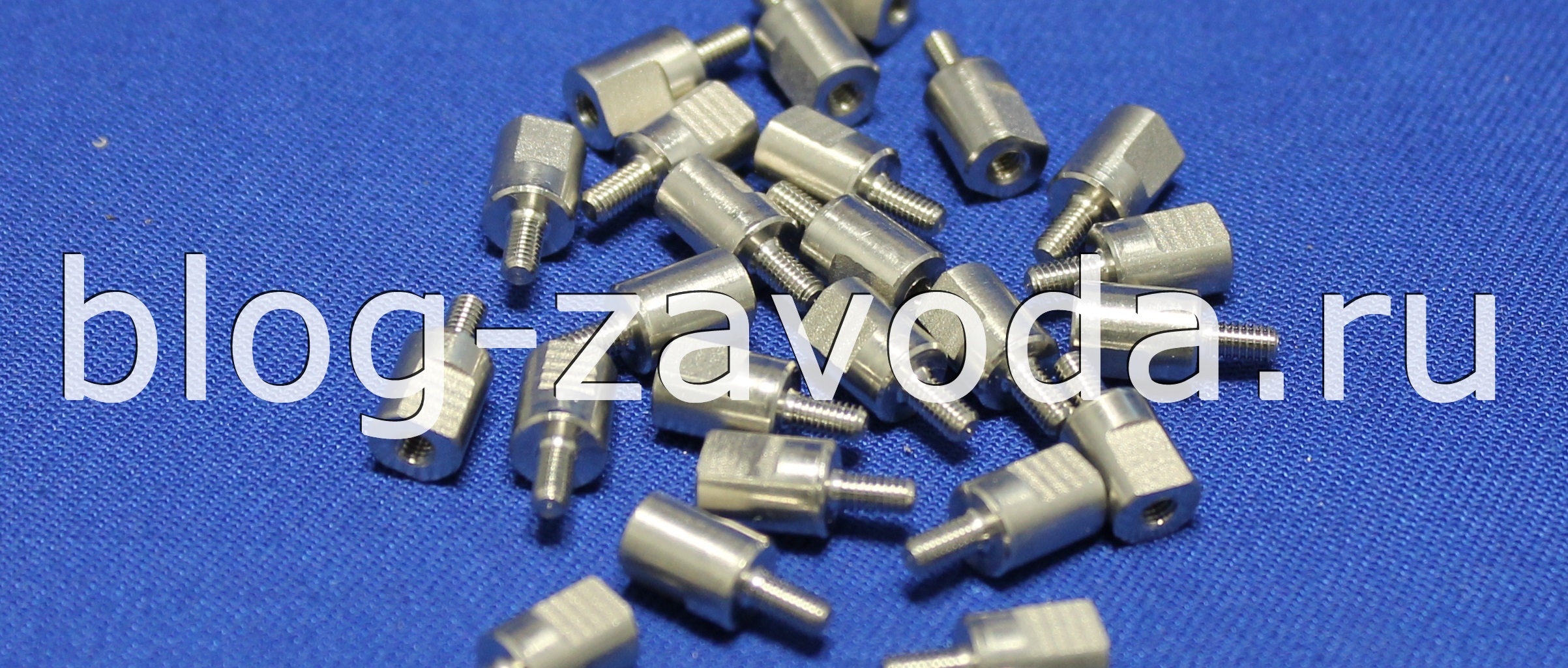

Стойки установочные ГОСТ 20863-81

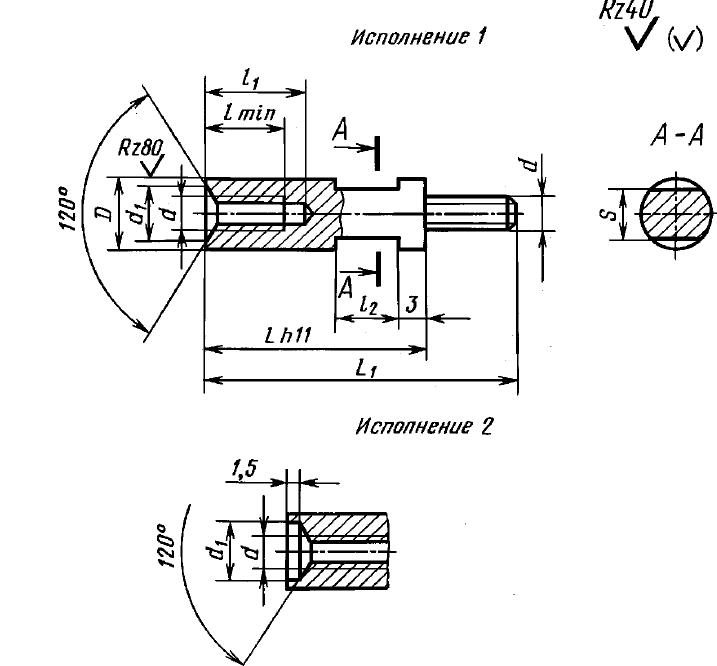

Стойки установочные крепежные круглые с лысками, с резьбовыми концом и отверстием ГОСТ 20863-81, предназначенные для монтажа радиоэлектронной аппаратуры.

Основным отличием данных стоек от стоек из других стандартов является наличие лысок, размер l2. Лыски выполнены для удобства использовать ключ, размер S. В остальном стойки схожи с другими стойками с резьбой типа «папа-мама». Глубина отверстия с резьбой контролируется размером l1, при этом глубина резьбы меньше минимум на 1 мм. Размер длины резьбового конца в чертеже не указан. Номинальный диаметр резьбы от 2 до 8 мм. Общая длина от 32 мм для резьбы М2 и до 173 мм для резьбы М8. Стойки могут быть в двух исполнениях. Технические требования ГОСТ 20868-81.

---

Стойки установочные изготавливаются на токарном участке, в основном, за одну технологическую операцию. В зависимости от потребностей заказчика стойки изготавливаются: из обычной углеродистой стали марок Ст35 ГОСТ 1050-88, класс прочности 5.6; А12 ГОСТ 1414-75, Ст10 или Ст20 ГОСТ 1050-88, класс прочности 5.8; из жаропрочной коррозионно-стойкой стали марок 12Х18Н9Т, 12Х18Н10Т, 14Х17Н2 ГОСТ 5632-72, класс прочности 21; из латуни марок ЛС59-1, Л63 ГОСТ 15527-2004, класс прочности 32.

Вид покрытия определяется маркой материала: для обычной стали применяется покрытие цинковое или кадмиевое хроматирование или кадмиевое оксидирование с фосфотированием; для нержавеющих сплавов и латуни применяется пассивное покрытие. Для цинка и кадмия толщина покрытия выбирается исходя из шага резьбы.

---

В примере условного обозначения указывается исполнение, степень точности, диаметр резьбы, длина общая, длина без учёта длины резьбового конца, класса прочности, вида покрытия. Например, для стойки исполнения 1, повышенной точности, с диаметром резьбы d=4 мм, длиной L=30 мм, длиной L₁=36 мм, класса прочности 5.8, с покрытием 01 толщиной 6 мкм, запись будет такого вида:

Стойка М4х30х36-58.016 ГОСТ 20863-81

Для стойки нормальной степени точности:

Стойка Н М4х30х36-58.016 ГОСТ 20863-81

Для стойки второго исполнения, повышенной степени точности:

Стойка 2 М4х30х36-58.016 ГОСТ 20863-81

В примере обозначения не указывается исполнение 1 и не указывается повышенная степень точности.

L	2	Обозначение
7	11	Стойка М2х7×11 ГОСТ 20863-81
7	14	Стойка М2х7×14 ГОСТ 20863-81
8	12	Стойка М2х8×12 ГОСТ 20863-81
8	15	Стойка М2х8×15 ГОСТ 20863-81
9	13	Стойка М2х9×13 ГОСТ 20863-81
9	16	Стойка М2х9×16 ГОСТ 20863-81
10	14	Стойка М2х10×14 ГОСТ 20863-81
10	17	Стойка М2х10×17 ГОСТ 20863-81
11	15	Стойка М2х11×15 ГОСТ 20863-81
11	18	Стойка М2х11×18 ГОСТ 20863-81
12	16	Стойка М2х12×16 ГОСТ 20863-81
12	19	Стойка М2х12×19 ГОСТ 20863-81
13	17	Стойка М2х13×17 ГОСТ 20863-81
13	20	Стойка М2х13×20 ГОСТ 20863-81
14	18	Стойка М2х14×18 ГОСТ 20863-81
14	21	Стойка М2х14×21 ГОСТ 20863-81
15	19	Стойка М2х15×19 ГОСТ 20863-81
15	22	Стойка М2х15×22 ГОСТ 20863-81
16	20	Стойка М2х16×20 ГОСТ 20863-81
16	23	Стойка М2х16×23 ГОСТ 20863-81
17	21	Стойка М2х17×21 ГОСТ 20863-81
17	24	Стойка М2х17×24 ГОСТ 20863-81
18	22	Стойка М2х18×22 ГОСТ 20863-81
18	25	Стойка М2х18×25 ГОСТ 20863-81
19	23	Стойка М2х19×23 ГОСТ 20863-81
19	26	Стойка М2х19×26 ГОСТ 20863-81
20	24	Стойка М2х20×24 ГОСТ 20863-81
20	27	Стойка М2х20×27 ГОСТ 20863-81
22	26	Стойка М2х22×26 ГОСТ 20863-81
22	29	Стойка М2х22×29 ГОСТ 20863-81
24	28	Стойка М2х24×28 ГОСТ 20863-81
24	31	Стойка М2х24×31 ГОСТ 20863-81
26	30	Стойка М2х26×30 ГОСТ 20863-81
26	33	Стойка М2х26×33 ГОСТ 20863-81
28	32	Стойка М2х28×32 ГОСТ 20863-81
28	35	Стойка М2х28×35 ГОСТ 20863-81
30	34	Стойка М2х30×34 ГОСТ 20863-81
30	37	Стойка М2х30×37 ГОСТ 20863-81
L	2.5	Обозначение
8	13	Стойка М2.5х8×13 ГОСТ 20863-81
8	16	Стойка М2.5х8×16 ГОСТ 20863-81
9	14	Стойка М2.5х9×14 ГОСТ 20863-81
9	17	Стойка М2.5х9×17 ГОСТ 20863-81
10	15	Стойка М2.5х10×15 ГОСТ 20863-81
10	18	Стойка М2.5х10×18 ГОСТ 20863-81
11	16	Стойка М2.5х11×16 ГОСТ 20863-81
11	19	Стойка М2.5х11×19 ГОСТ 20863-81
12	17	Стойка М2.5х12×17 ГОСТ 20863-81
12	20	Стойка М2.5х12×20 ГОСТ 20863-81
13	18	Стойка М2.5х13×18 ГОСТ 20863-81
13	21	Стойка М2.5х13×21 ГОСТ 20863-81
14	19	Стойка М2.5х14×19 ГОСТ 20863-81
14	22	Стойка М2.5х14×22 ГОСТ 20863-81
15	20	Стойка М2.5х15×20 ГОСТ 20863-81
15	23	Стойка М2.5х15×23 ГОСТ 20863-81
16	21	Стойка М2.5х16×21 ГОСТ 20863-81
16	24	Стойка М2.5х16×24 ГОСТ 20863-81
17	22	Стойка М2.5х17×22 ГОСТ 20863-81
17	25	Стойка М2.5х17×25 ГОСТ 20863-81
18	23	Стойка М2.5х18×23 ГОСТ 20863-81
18	26	Стойка М2.5х18×26 ГОСТ 20863-81
19	24	Стойка М2.5х19×24 ГОСТ 20863-81
19	27	Стойка М2.5х19×27 ГОСТ 20863-81
20	25	Стойка М2.5х20×25 ГОСТ 20863-81
20	28	Стойка М2.5х20×28 ГОСТ 20863-81
22	27	Стойка М2.5х22×27 ГОСТ 20863-81
22	30	Стойка М2.5х22×30 ГОСТ 20863-81
24	29	Стойка М2.5х24×29 ГОСТ 20863-81
24	32	Стойка М2.5х24×32 ГОСТ 20863-81
26	31	Стойка М2.5х26×31 ГОСТ 20863-81
26	34	Стойка М2.5х26×34 ГОСТ 20863-81
28	33	Стойка М2.5х28×33 ГОСТ 20863-81
28	36	Стойка М2.5х28×36 ГОСТ 20863-81
30	35	Стойка М2.5х30×35 ГОСТ 20863-81
30	38	Стойка М2.5х30×38 ГОСТ 20863-81
32	37	Стойка М2.5х32×37 ГОСТ 20863-81
32	40	Стойка М2.5х32×40 ГОСТ 20863-81
34	39	Стойка М2.5х34×39 ГОСТ 20863-81
34	42	Стойка М2.5х34×42 ГОСТ 20863-81
36	41	Стойка М2.5х36×41 ГОСТ 20863-81
36	44	Стойка М2.5х36×44 ГОСТ 20863-81
38	43	Стойка М2.5х38×43 ГОСТ 20863-81
38	46	Стойка М2.5х38×46 ГОСТ 20863-81
40	45	Стойка М2.5х40×45 ГОСТ 20863-81
40	48	Стойка М2.5х40×48 ГОСТ 20863-81
L	3	Обозначение
15	20	Стойка М3х15×20 ГОСТ 20863-81
15	24	Стойка М3х15×24 ГОСТ 20863-81
16	21	Стойка М3х16×21 ГОСТ 20863-81
16	25	Стойка М3х16×25 ГОСТ 20863-81
17	22	Стойка М3х17×22 ГОСТ 20863-81
17	26	Стойка М3х17×26 ГОСТ 20863-81
18	23	Стойка М3х18×23 ГОСТ 20863-81
18	27	Стойка М3х18×27 ГОСТ 20863-81
19	24	Стойка М3х19×24 ГОСТ 20863-81
19	28	Стойка М3х19×28 ГОСТ 20863-81
20	25	Стойка М3х20×25 ГОСТ 20863-81
20	29	Стойка М3х20×29 ГОСТ 20863-81
22	27	Стойка М3х22×27 ГОСТ 20863-81
22	31	Стойка М3х22×31 ГОСТ 20863-81
24	29	Стойка М3х24×29 ГОСТ 20863-81
24	33	Стойка М3х24×33 ГОСТ 20863-81
26	31	Стойка М3х26×31 ГОСТ 20863-81
26	35	Стойка М3х26×35 ГОСТ 20863-81
28	33	Стойка М3х28×33 ГОСТ 20863-81
28	37	Стойка М3х28×37 ГОСТ 20863-81
30	35	Стойка М3х30×35 ГОСТ 20863-81
30	39	Стойка М3х30×39 ГОСТ 20863-81
32	37	Стойка М3х32×37 ГОСТ 20863-81
32	41	Стойка М3х32×41 ГОСТ 20863-81
34	39	Стойка М3х34×39 ГОСТ 20863-81
34	43	Стойка М3х34×43 ГОСТ 20863-81
36	41	Стойка М3х36×41 ГОСТ 20863-81
36	45	Стойка М3х36×45 ГОСТ 20863-81
38	43	Стойка М3х38×43 ГОСТ 20863-81
38	47	Стойка М3х38×47 ГОСТ 20863-81
40	45	Стойка М3х40×45 ГОСТ 20863-81
40	49	Стойка М3х40×49 ГОСТ 20863-81
42	47	Стойка М3х42×47 ГОСТ 20863-81
42	51	Стойка М3х42×51 ГОСТ 20863-81
45	50	Стойка М3х45×50 ГОСТ 20863-81
45	54	Стойка М3х45×54 ГОСТ 20863-81
48	53	Стойка М3х48×53 ГОСТ 20863-81
48	57	Стойка М3х48×57 ГОСТ 20863-81
50	55	Стойка М3х50×55 ГОСТ 20863-81
50	59	Стойка М3х50×59 ГОСТ 20863-81
53	58	Стойка М3х53×58 ГОСТ 20863-81
53	62	Стойка М3х53×62 ГОСТ 20863-81
55	60	Стойка М3х55×60 ГОСТ 20863-81
55	64	Стойка М3х55×64 ГОСТ 20863-81
58	63	Стойка М3х58×63 ГОСТ 20863-81
58	67	Стойка М3х58×67 ГОСТ 20863-81
60	65	Стойка М3х60×65 ГОСТ 20863-81
60	69	Стойка М3х60×69 ГОСТ 20863-81
L	4	Обозначение
18	24	Стойка М4х18×24 ГОСТ 20863-81
18	30	Стойка М4х18×30 ГОСТ 20863-81
19	25	Стойка М4х19×25 ГОСТ 20863-81
19	31	Стойка М4х19×31 ГОСТ 20863-81
20	26	Стойка М4х20×26 ГОСТ 20863-81
20	32	Стойка М4х20×32 ГОСТ 20863-81
22	28	Стойка М4х22×28 ГОСТ 20863-81
22	34	Стойка М4х22×34 ГОСТ 20863-81
24	30	Стойка М4х24×30 ГОСТ 20863-81
24	36	Стойка М4х24×36 ГОСТ 20863-81
26	32	Стойка М4х26×32 ГОСТ 20863-81
26	38	Стойка М4х26×38 ГОСТ 20863-81
28	34	Стойка М4х28×34 ГОСТ 20863-81
28	40	Стойка М4х28×40 ГОСТ 20863-81
30	36	Стойка М4х30×36 ГОСТ 20863-81
30	42	Стойка М4х30×42 ГОСТ 20863-81
32	38	Стойка М4х32×38 ГОСТ 20863-81
32	42	Стойка М4х32×42 ГОСТ 20863-81
34	40	Стойка М4х34×40 ГОСТ 20863-81
34	46	Стойка М4х34×46 ГОСТ 20863-81
36	42	Стойка М4х36×42 ГОСТ 20863-81
36	48	Стойка М4х36×48 ГОСТ 20863-81
38	44	Стойка М4х38×44 ГОСТ 20863-81
38	49	Стойка М4х38×49 ГОСТ 20863-81
40	46	Стойка М4х40×46 ГОСТ 20863-81
40	52	Стойка М4х40×52 ГОСТ 20863-81
42	48	Стойка М4х42×48 ГОСТ 20863-81
42	54	Стойка М4х42×54 ГОСТ 20863-81
45	51	Стойка М4х45×51 ГОСТ 20863-81
45	56	Стойка М4х45×56 ГОСТ 20863-81
48	54	Стойка М4х48×54 ГОСТ 20863-81
48	60	Стойка М4х48×60 ГОСТ 20863-81
50	56	Стойка М4х50×56 ГОСТ 20863-81
50	62	Стойка М4х50×62 ГОСТ 20863-81
53	59	Стойка М4х53×59 ГОСТ 20863-81
53	65	Стойка М4х53×65 ГОСТ 20863-81
55	61	Стойка М4х55×61 ГОСТ 20863-81
55	66	Стойка М4х55×66 ГОСТ 20863-81
58	64	Стойка М4х58×64 ГОСТ 20863-81
58	70	Стойка М4х58×70 ГОСТ 20863-81
60	66	Стойка М4х60×66 ГОСТ 20863-81
60	71	Стойка М4х60×71 ГОСТ 20863-81
65	71	Стойка М4х65×71 ГОСТ 20863-81
65	76	Стойка М4х65×76 ГОСТ 20863-81
70	76	Стойка М4х70×76 ГОСТ 20863-81
70	81	Стойка М4х70×81 ГОСТ 20863-81
75	82	Стойка М4х75×82 ГОСТ 20863-81
75	86	Стойка М4х75×86 ГОСТ 20863-81
80	86	Стойка М4х80×86 ГОСТ 20863-81
80	91	Стойка М4х80×91 ГОСТ 20863-81
85	92	Стойка М4х85×92 ГОСТ 20863-81
85	96	Стойка М4х85×96 ГОСТ 20863-81
90	97	Стойка М4х90×97 ГОСТ 20863-81
90	101	Стойка М4х90×101 ГОСТ 20863-81
95	102	Стойка М4х95×102 ГОСТ 20863-81
95	106	Стойка М4х95×106 ГОСТ 20863-81
100	107	Стойка М4х100×107 ГОСТ 20863-81
100	111	Стойка М4х100×111 ГОСТ 20863-81
110	116	Стойка М4х110×116 ГОСТ 20863-81
110	121	Стойка М4х110×121 ГОСТ 20863-81
L	5	Обозначение
30	38	Стойка М5х30×38 ГОСТ 20863-81
30	44	Стойка М5х30×44 ГОСТ 20863-81
32	40	Стойка М5х32×40 ГОСТ 20863-81
32	46	Стойка М5х32×46 ГОСТ 20863-81
34	42	Стойка М5х34×42 ГОСТ 20863-81
34	49	Стойка М5х34×49 ГОСТ 20863-81
36	44	Стойка М5х36×44 ГОСТ 20863-81
36	50	Стойка М5х36×50 ГОСТ 20863-81
38	46	Стойка М5х38×46 ГОСТ 20863-81
38	52	Стойка М5х38×52 ГОСТ 20863-81
40	48	Стойка М5х40×48 ГОСТ 20863-81
40	54	Стойка М5х40×54 ГОСТ 20863-81
42	50	Стойка М5х42×50 ГОСТ 20863-81
42	57	Стойка М5х42×57 ГОСТ 20863-81
45	53	Стойка М5х45×53 ГОСТ 20863-81
45	59	Стойка М5х45×59 ГОСТ 20863-81
48	56	Стойка М5х48×56 ГОСТ 20863-81
48	63	Стойка М5х48×63 ГОСТ 20863-81
50	58	Стойка М5х50×58 ГОСТ 20863-81
50	64	Стойка М5х50×64 ГОСТ 20863-81
53	61	Стойка М5х53×61 ГОСТ 20863-81
53	68	Стойка М5х53×68 ГОСТ 20863-81
55	63	Стойка М5х55×63 ГОСТ 20863-81
55	69	Стойка М5х55×69 ГОСТ 20863-81
58	66	Стойка М5х58×66 ГОСТ 20863-81
58	73	Стойка М5х58×73 ГОСТ 20863-81
60	67	Стойка М5х60×67 ГОСТ 20863-81
60	74	Стойка М5х60×74 ГОСТ 20863-81
65	73	Стойка М5х65×73 ГОСТ 20863-81
65	79	Стойка М5х65×79 ГОСТ 20863-81
70	78	Стойка М5х70×78 ГОСТ 20863-81
70	84	Стойка М5х70×84 ГОСТ 20863-81
75	83	Стойка М5х75×83 ГОСТ 20863-81
75	89	Стойка М5х75×89 ГОСТ 20863-81
80	88	Стойка М5х80×88 ГОСТ 20863-81
80	94	Стойка М5х80×94 ГОСТ 20863-81
85	93	Стойка М5х85×93 ГОСТ 20863-81
85	99	Стойка М5х85×99 ГОСТ 20863-81
90	98	Стойка М5х90×98 ГОСТ 20863-81
90	104	Стойка М5х90×104 ГОСТ 20863-81
95	103	Стойка М5х95×103 ГОСТ 20863-81
95	109	Стойка М5х95×109 ГОСТ 20863-81
100	108	Стойка М5х100×108 ГОСТ 20863-81
100	114	Стойка М5х100×114 ГОСТ 20863-81
110	118	Стойка М5х110×118 ГОСТ 20863-81
110	124	Стойка М5х110×124 ГОСТ 20863-81
120	128	Стойка М5х120×128 ГОСТ 20863-81
120	134	Стойка М5х120×134 ГОСТ 20863-81
130	138	Стойка М5х130×138 ГОСТ 20863-81
130	144	Стойка М5х130×144 ГОСТ 20863-81
L	6	Обозначение
40	49	Стойка М6х40×49 ГОСТ 20863-81
40	57	Стойка М6х40×57 ГОСТ 20863-81
42	51	Стойка М6х42×51 ГОСТ 20863-81
42	60	Стойка М6х42×60 ГОСТ 20863-81
45	54	Стойка М6х45×54 ГОСТ 20863-81
45	62	Стойка М6х45×62 ГОСТ 20863-81
48	57	Стойка М6х48×57 ГОСТ 20863-81
48	66	Стойка М6х48×66 ГОСТ 20863-81
50	59	Стойка М6х50×59 ГОСТ 20863-81
50	67	Стойка М6х50×67 ГОСТ 20863-81
53	62	Стойка М6х53×62 ГОСТ 20863-81
53	71	Стойка М6х53×71 ГОСТ 20863-81
55	64	Стойка М6х55×64 ГОСТ 20863-81
55	72	Стойка М6х55×72 ГОСТ 20863-81
58	67	Стойка М6х58×67 ГОСТ 20863-81
58	76	Стойка М6х58×76 ГОСТ 20863-81
60	68	Стойка М6х60×68 ГОСТ 20863-81
60	77	Стойка М6х60×77 ГОСТ 20863-81
65	74	Стойка М6х65×74 ГОСТ 20863-81
65	83	Стойка М6х65×83 ГОСТ 20863-81
70	79	Стойка М6х70×79 ГОСТ 20863-81
70	87	Стойка М6х70×87 ГОСТ 20863-81
75	84	Стойка М6х75×84 ГОСТ 20863-81
75	92	Стойка М6х75×92 ГОСТ 20863-81
80	89	Стойка М6х80×89 ГОСТ 20863-81
80	97	Стойка М6х80×97 ГОСТ 20863-81
85	94	Стойка М6х85×94 ГОСТ 20863-81
85	102	Стойка М6х85×102 ГОСТ 20863-81
90	99	Стойка М6х90×99 ГОСТ 20863-81
90	107	Стойка М6х90×107 ГОСТ 20863-81
95	104	Стойка М6х95×104 ГОСТ 20863-81
95	112	Стойка М6х95×112 ГОСТ 20863-81
100	109	Стойка М6х100×109 ГОСТ 20863-81
100	117	Стойка М6х100×117 ГОСТ 20863-81
110	119	Стойка М6х110×119 ГОСТ 20863-81
110	127	Стойка М6х110×127 ГОСТ 20863-81
120	129	Стойка М6х120×129 ГОСТ 20863-81
120	137	Стойка М6х120×137 ГОСТ 20863-81
130	139	Стойка М6х130×139 ГОСТ 20863-81
130	147	Стойка М6х130×147 ГОСТ 20863-81
140	149	Стойка М6х140×149 ГОСТ 20863-81
140	157	Стойка М6х140×157 ГОСТ 20863-81
L	8	Обозначение
70	82	Стойка М8х70×82 ГОСТ 20863-81
70	93	Стойка М8х70×93 ГОСТ 20863-81
75	87	Стойка М8х75×87 ГОСТ 20863-81
75	98	Стойка М8х75×98 ГОСТ 20863-81
80	92	Стойка М8х80×92 ГОСТ 20863-81
80	103	Стойка М8х80×103 ГОСТ 20863-81
85	97	Стойка М8х85×97 ГОСТ 20863-81
85	108	Стойка М8х85×108 ГОСТ 20863-81
90	102	Стойка М8х90×102 ГОСТ 20863-81
90	113	Стойка М8х90×113 ГОСТ 20863-81
95	107	Стойка М8х95×107 ГОСТ 20863-81
95	118	Стойка М8х95×118 ГОСТ 20863-81
100	112	Стойка М8х100×112 ГОСТ 20863-81
100	123	Стойка М8х100×123 ГОСТ 20863-81
110	122	Стойка М8х110×122 ГОСТ 20863-81
110	133	Стойка М8х110×133 ГОСТ 20863-81
120	132	Стойка М8х120×132 ГОСТ 20863-81
120	143	Стойка М8х120×143 ГОСТ 20863-81
130	142	Стойка М8х130×142 ГОСТ 20863-81
130	153	Стойка М8х130×153 ГОСТ 20863-81
140	152	Стойка М8х140×152 ГОСТ 20863-81
140	163	Стойка М8х140×163 ГОСТ 20863-81
150	162	Стойка М8х150×162 ГОСТ 20863-81
150	173	Стойка М8х150×173 ГОСТ 20863-81

В таблице представлены примеры обозначения стоек без учета класса прочности материала и шифра покрытия.

---

---

Если Вам требуется помощь в поиске производителя и размещении заказа на изготовление стойки установочные ГОСТ 20863-81, Вы можете обратиться к нам, заполнив форму ниже.
