Знак заземления ГОСТ 21130-75
Знаки заземления применяются в электротехнических изделиях и приборах общего назначения, взрывозащищенных и рудничных изделиях с заземлением корпусов, оболочек и брони кабелей.
В зависимости от метода изготовления знаки подразделяются на:
- Выполненные штамповкой
- Выполненные литьём в металле
- Ударным способом

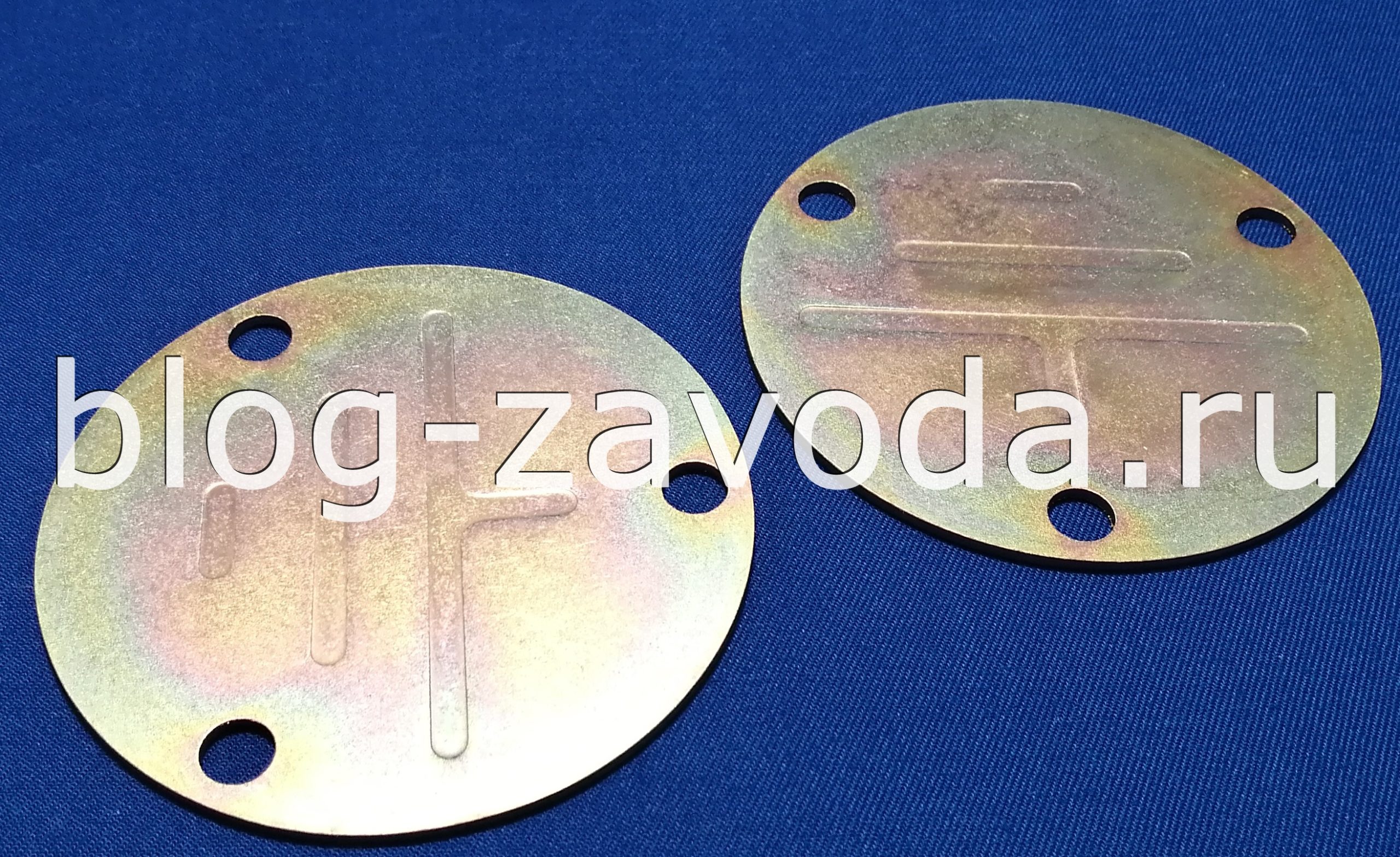

Холодная Штамповка
Знак заземления изготавливаемый методом штамповки выполнен в виде диска с диаметром от 16 мм и до 90 мм, с тремя крепежными отверстиями диаметром от 1,2 мм и до 8,5мм. В центральной части сформован сам знак заземления.
| Исполнение | D | S | Обозначение |
| 1 | 16 | 0,8 | Знак заземления 16-1 ГОСТ 21130-75 |
| 2 | 16 | 0,8 | Знак заземления 16-2 ГОСТ 21130-75 |
| 1 | 20 | 0,8 | Знак заземления 20-1 ГОСТ 21130-75 |
| 2 | 20 | 0,8 | Знак заземления 20-2 ГОСТ 21130-75 |
| 3 | 20 | 2,0 | Знак заземления 20-3 ГОСТ 21130-75 |
| 1 | 25 | 0,8 | Знак заземления 25-1 ГОСТ 21130-75 |
| 2 | 25 | 0,8 | Знак заземления 25-2 ГОСТ 21130-75 |
| 3 | 25 | 2,0 | Знак заземления 25-3 ГОСТ 21130-75 |
| 1 | 40 | 0,8 | Знак заземления 40-1 ГОСТ 21130-75 |
| 2 | 40 | 0,8 | Знак заземления 40-2 ГОСТ 21130-75 |
| 3 | 40 | 2,0 | Знак заземления 40-3 ГОСТ 21130-75 |
| 1 | 90 | 2,0 | Знак заземления 90-1 ГОСТ 21130-75 |
| 2 | 90 | 2,0 | Знак заземления 90-2 ГОСТ 21130-75 |
Знак заземления изготавливается из стали ГОСТ 9045-80, толщиной 0,8 и 2 мм. Допускается применение другого материала, не уступающего по качеству указанному. Рельеф знака можно выполнять вогнутым (см. чертеж, вариант). Покрытие знака исполнения 1 — Кд15.хр ГОСТ 9.306-85. Допускается покрытие Ц30.хр.

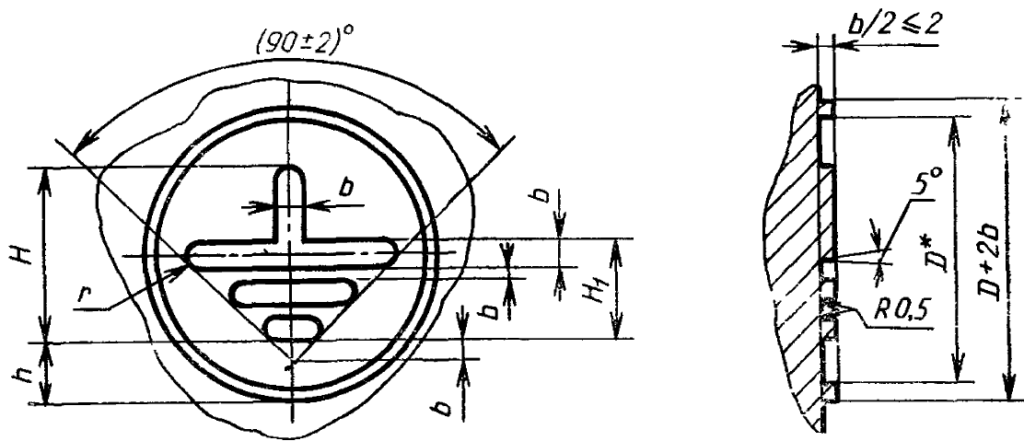

Литье в металл или прессование
Знак заземления выполняемый методом литья в металле (в том числе цветном) и прессования в пластмассе, по конструкции является диском, без крепежных отверстий. Символ знака выполнен рельефно. Обратная сторона знака плоская, выступы отсутствуют. Диаметр от 10 до 90 мм.
| D | H | Обозначение |
| 10 | 5 | Знак заземления 5 ГОСТ 21130-75 |
| 16 | 8 | Знак заземления 8 ГОСТ 21130-75 |
| 20 | 10 | Знак заземления 10 ГОСТ 21130-75 |
| 25 | 14 | Знак заземления 14 ГОСТ 21130-75 |
| 40 | 22 | Знак заземления 22 ГОСТ 21130-75 |
| 45 | 28 | Знак заземления 28 ГОСТ 21130-75 |
| 50 | 30 | Знак заземления 30 ГОСТ 21130-75 |
| 90 | 50 | Знак заземления 50 ГОСТ 21130-75 |
Предельные отклонения размеров металлических знаков регламентируются ГОСТ 26645-85, пластмассовых ГОСТ 25349-88.

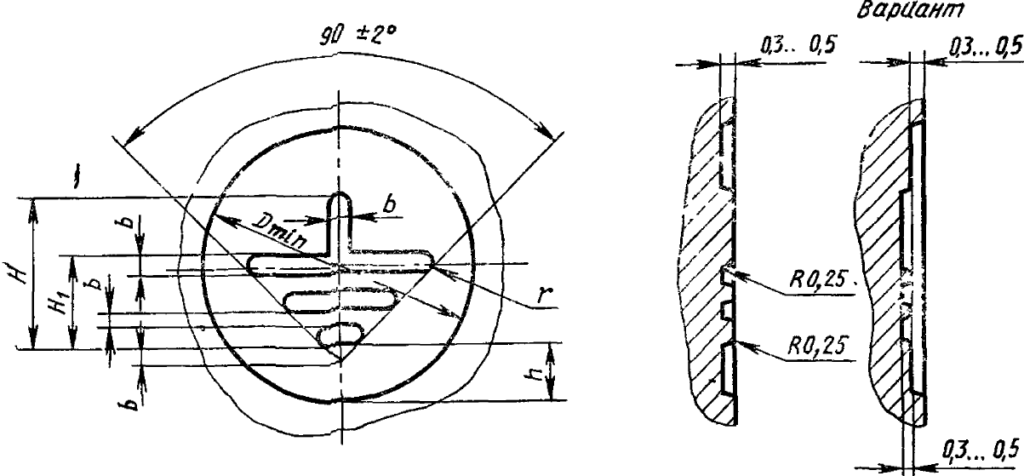

Ударный способ
Знаки заземления выполняемые ударным способом наносятся на поверхность корпусов, оболочек и схожих конструкций. Для нанесения используется клеймо. Ударным способом знак заземления формируется в стенке изделия, на глубину 0,3-0,5 мм. Диаметр от 14 до 25 мм.
| D | H | Обозначение |
| 14 | 8 | Знак заземления 8 ГОСТ 21130-75 |
| 18 | 10 | Знак заземления 10 ГОСТ 21130-75 |
| 25 | 14 | Знак заземления 14 ГОСТ 21130-75 |
Допускается пропорционально изменять размеры знаков с учетом места применения и способа изготовления. Рельеф знака или все поле знака, заключенное в окружность D, следует покрывать эмалью, предпочтительно красного цвета. При этом, цвет окраски знака должен отличаться от цвета окраски изделия.
По согласованию с потребителем и при обозначении заземляющих зажимов в изделиях общего назначения, работающих в среде, где запыление или загрязнение поверхности знаков заземления маловероятно, допускается выполнение знаков краской, фотохимическим способом, аппликацией и другими способами с соблюдением размеров.
Знаки заземления, устанавливаемые возле заземляющих зажимов, должны быть рельефными (в основном выпуклыми). Знаки из алюминия не допускаются.
В примере условного обозначения для знаков изготовленных штамповкой указывается диаметр D и исполнение. Например, для знака с диаметром 25, исполнение 3, запись будет такого вида:
Знак заземления 25-3 ГОСТ 21130-75
Для знаков выполненных методом литья, прессования или ударным способом, указывается только один размер H. Например, знак с высотой H=10 мм, будет записан так.
Знак заземления 10 ГОСТ 21130-75
