Пломбы ГОСТ 18677-73
Пломбы металлические и бумажные, предназначенные для пломбирования изделий и их составных частей, а также транспортной тары. В стандарте представлены семь типов пломб. Шесть типов выполнены из металла, и один тип из бумаги.

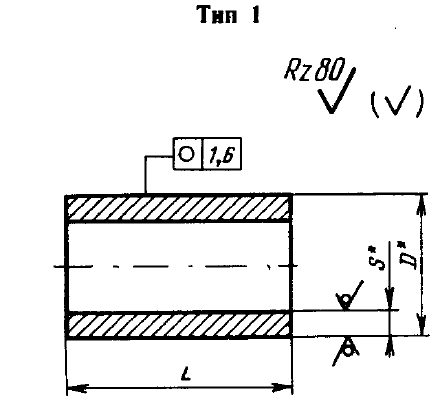

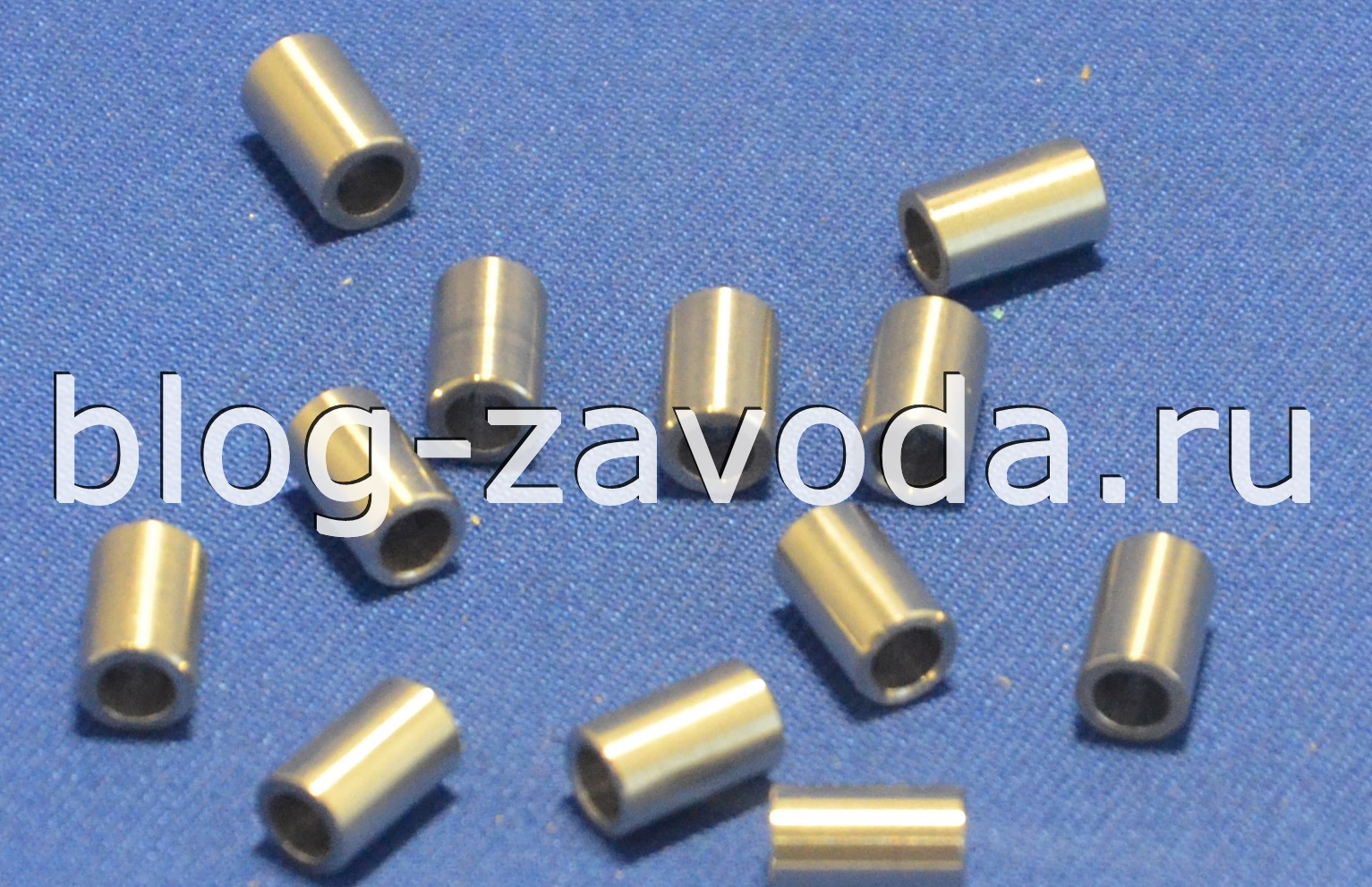

Пломба тип 1
По конструкции пломба первого типа является втулкой со сквозным отверстием. Основные размеры, наружный диаметр D, толщина стенки S и длина L. Наружный диаметр может иметь два вариант размеров, 6 или 8 мм. Толщина стенки 0,75 или 1,00 мм. Длина 8, 10 или 12 мм.
| D | L | S | Обозначение |
| 6 | 8 | 1 | Пломба 1-6х8-АД1М ГОСТ 18677-73 Пломба 1-6х8-12Х18Н10Т ГОСТ 18677-73 |
| 6 | 10 | 0,75 | Пломба 1-6х10-АД1М ГОСТ 18677-73 Пломба 1-6х10-12Х18Н10Т ГОСТ 18677-73 |
| 8 | 10 | 1 | Пломба 1-8х10-АД1М ГОСТ 18677-73 Пломба 1-8х10-12Х18Н10Т ГОСТ 18677-73 |
| 8 | 12 | 1 | Пломба 1-8х12-АД1М ГОСТ 18677-73 Пломба 1-8х12-12Х18Н10Т ГОСТ 18677-73 |
Пломба тип 1 изготавливается на участке холодной высадки, но могут быть изготовлены и на токарном автоматном участке. Для производства используется труба круглая отожжённая из сплава марки АД1М ГОСТ 18475-82. Допускается замена на трубы круглые отожжённые из сплавов марок АМцМ, АМг1М, АВМ ГОСТ 18475-82 или АД1М — по нормативно-технической документации, утвержденной в установленном порядке. Нержавеющие пломбы изготавливаются из сплава марки 12Х18Н10Т ГОСТ 9941-81. Допускается применение трубы с диаметром 6 мм и длиной 10 мм из стали марки 12Х18Н10Т со стенкой толщиной в пределах от 0,4 до 1,00 мм.
При изготовлении пломб диаметром 6 мм холодной высадкой допускается применение проволоки марки Д18 ГОСТ 14838-78, при этом длина пломбы должна быть 7±0,5 мм.
Пломба тип 1 ГОСТ 18677-73 имеет сходство с пломбой трубчатой ОСТ 1 10067-71 (ознакомиться тут).
В примере условного обозначения указывается тип пломбы, наружный диаметр, длина, марка материала и шифр покрытия. Например, для пломбы тип 1, диаметр 6 мм, длина 8 мм, из марки АД1М и без покрытия, запись будет такая:
Пломба 1-6х8-АД1М ГОСТ 18677-73
Для такой же пломбы, но с покрытием 10:
Пломба 1-6х8-АД1М-10 ГОСТ 18677-73
Из марки 12Х18Н10Т, без покрытия:
Пломба 1-6х8-12Х18Н10Т ГОСТ 18677-73

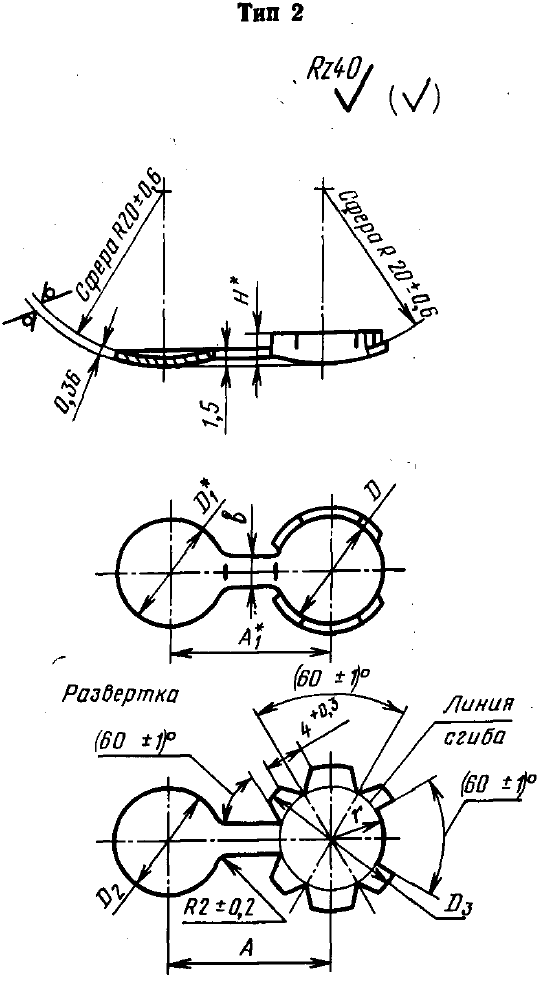

Пломба тип 2
Пломбы второго типа выглядит в виде раскрытой кнопки с приданной сферической геометрией и загнутыми бортиками на одной из половинок. Пломба имеет только два исполнения, с размером D 14 и 16 мм.
Изготавливается пломба второго типа на участке штамповки и только при помощи штампов. Используемый материал жесть черная или белая. Жесть чёрная ГЧЖ-2, №36, жесть белая ГГЖР №28, №32 или №36. Толщина используемого материал 0,35 мм.
В примере условного обозначения указывается тип пломбы, размер D и вариант используемой жести. Например, пломба второго типа, размер D=14 мм, из черной жести, будет записана так:
Пломба 2-14 ГОСТ 18677-73
Если используется белая жесть:
Пломба 2-14-1 ГОСТ 18677-73

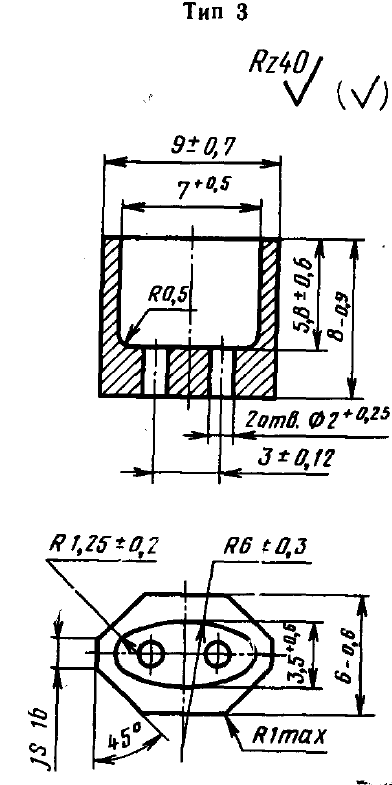

Пломба тип 3
Пломбы третьего типа выполняются в одном исполнении, без выбора типоразмера. Изготавливаются на участке штамповки с последующей доработкой. Возможно изготовление токарно-фрезерным методом. Для производства используется лист алюминиевый сплав марки АД1М, А5М ГОСТ 21631-76. Толщина 2,5 мм. Пломбы могут быть как с покрытием с шифром «10», так и без покрытия.
Теоретическая масса 1000 штук пломб типа 3, приблизительно равна 800 грамм.
Пример условного обозначения для пломбы тип 3 с покрытием:
Пломба 3-АД1М-10 ГОСТ 18677-73
Без покрытия
Пломба 3-АД1М ГОСТ 18677-73

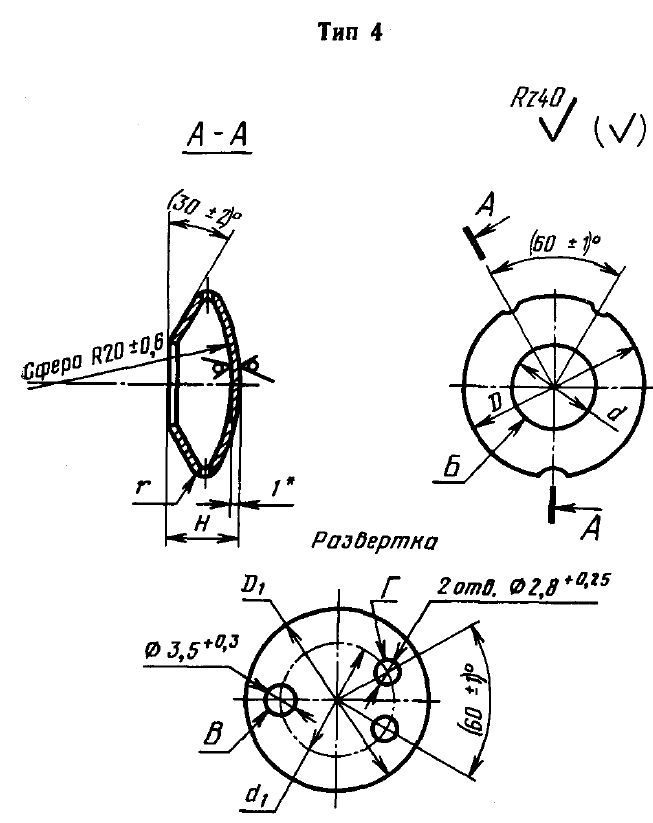

Пломба тип 4
По конструкции пломба четвертого типа имеет конструкцию напоминающую сферическую пуговицу с полостью внутри. Предусмотрено два исполнения с размерами D 12 или 18 мм.
Пломба тип 4 изготавливается на участке штамповки с штампах в несколько операций. Используемый материал лист марки АД1М, А5.М ГОСТ 21631-76. Толщина 1 мм. Допускается замена на лист толщиной 0,8 мм. При штамповке допускается огранка отверстия «Б». Допускается наличие разворота кромок на отверстиях «В» и «Г» после штамповки.
В примере условного обозначения указывается тип пломбы, размер D и вариант с покрытием или без. Например, пломба тип 4, D=18 мм, с покрытием «10»:
Пломба 4-18-АД1М ГОСТ 18677-73

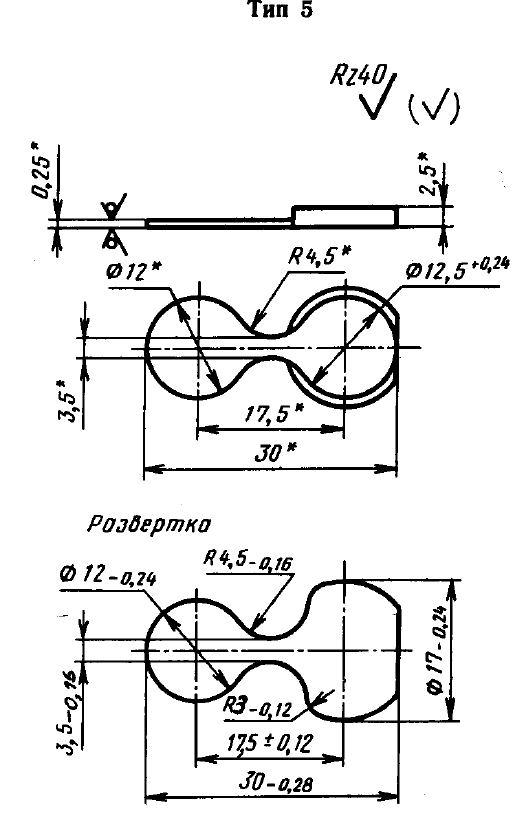

Пломба тип 5
Пломба пятого типа по конструкции напоминает раскрытую кнопку, как пломба второго типа, но в этой пломбе отсутствует сфера, пломба плоская с гибкой бортов на одной из половинок.
Изготавливается пломба одного размера. Толщина используемого материала 0,25 мм. Общая длина 30 мм. Диаметр половинок 12 мм. Материал жесть белая ГГЖР-25-11 или ГЖР или ЭЖР ГОСТ 13345-85. Допускается замена на жесть белую ГГЖК-25-11, ГЖК и ЭЖК ГОСТ 13345-85. Производство данных пломб возможно только методом штамповки с применением специальной технологической оснастки. На готовую пломбу покрытие не наносится.
Пример условного обозначения для пломбы пятого типа:
Пломба 5-ГГЖР-25-11 ГОСТ 18677-73

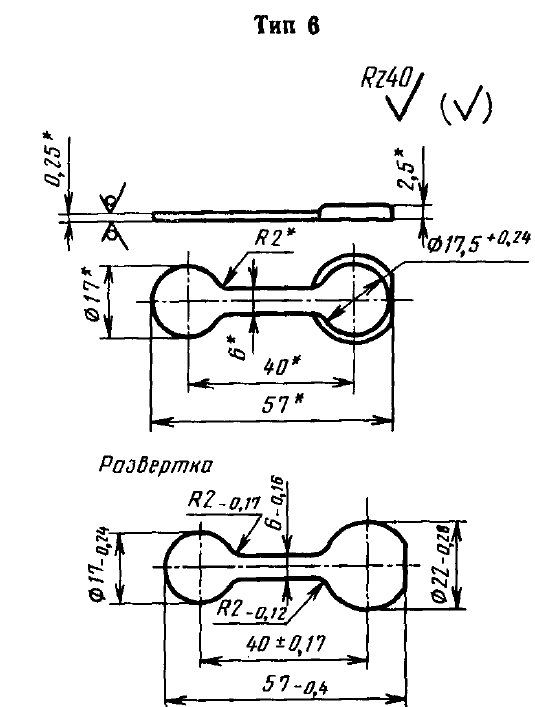

Пломба тип 6
Пломба шестого типа по конструкции повторяет пятую пломбу. Отличием являются размеры пломбы. В частности, длина готовой пломбы будет 57 мм. Материал жесть белая ГГЖР-25-11 или ГЖР или ЭЖР ГОСТ 13345-85. Допускается замена на жесть белую ГГЖК-25-11, ГЖК и ЭЖК ГОСТ 13345-85, толщиной 0,25 мм.
Пример условного обозначения для пломбы шестого типа:
Пломба 6-ГГЖР-25-11 ГОСТ 18677-73

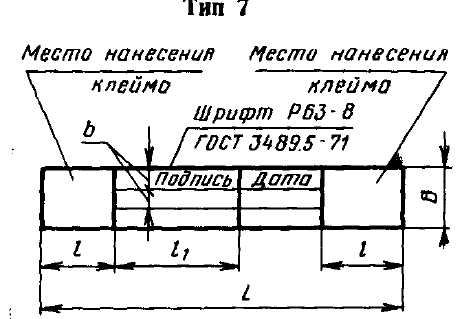

Пломба тип 7 бумажная
По конструкции бумажная пломба седьмого типа выполнена в виде прямоугольника. В зависимости от исполнения варьируются размеры ширины и длины пломбы. Поверхность пломбы расчерчивается линиями для определения мест нанесения клейма, подписей и дат.
Пломбы бумажные могут быть шириной 10 мм с длиной 36 или 40 мм, или с шириной 14 мм с длинами 50, 60 или 90 мм. Изготавливаются из бумаги К-120 натурального цвета волокна ГОСТ 23436-83.
В примере условного обозначения указывается тип пломбы, ширина и длина. Например, пломба седьмого типа, с шириной 10, длиной 40 мм будет записана так:
Пломба 7-10х40 ГОСТ 18677-73
