Чашки пломбировочные ГОСТ 18678-73
Стандарт ГОСТ 18678-73 распространяется на пломбировочные чашки, предназначенные для пломбирования мастикой изделий и их составных частей. В стандарте предусмотрено три типа чашек: 1, 2 и 3.
Технические требования на изготовление чашек ГОСТ 18680-73.

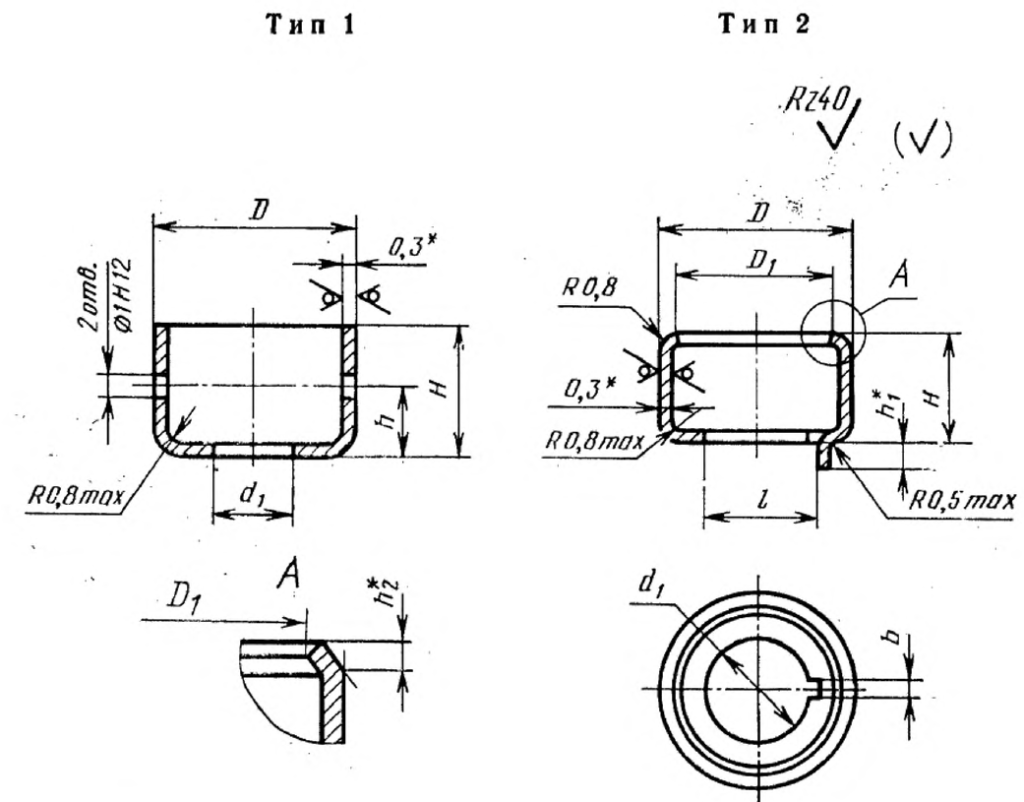

Чашка тип 1 и 2

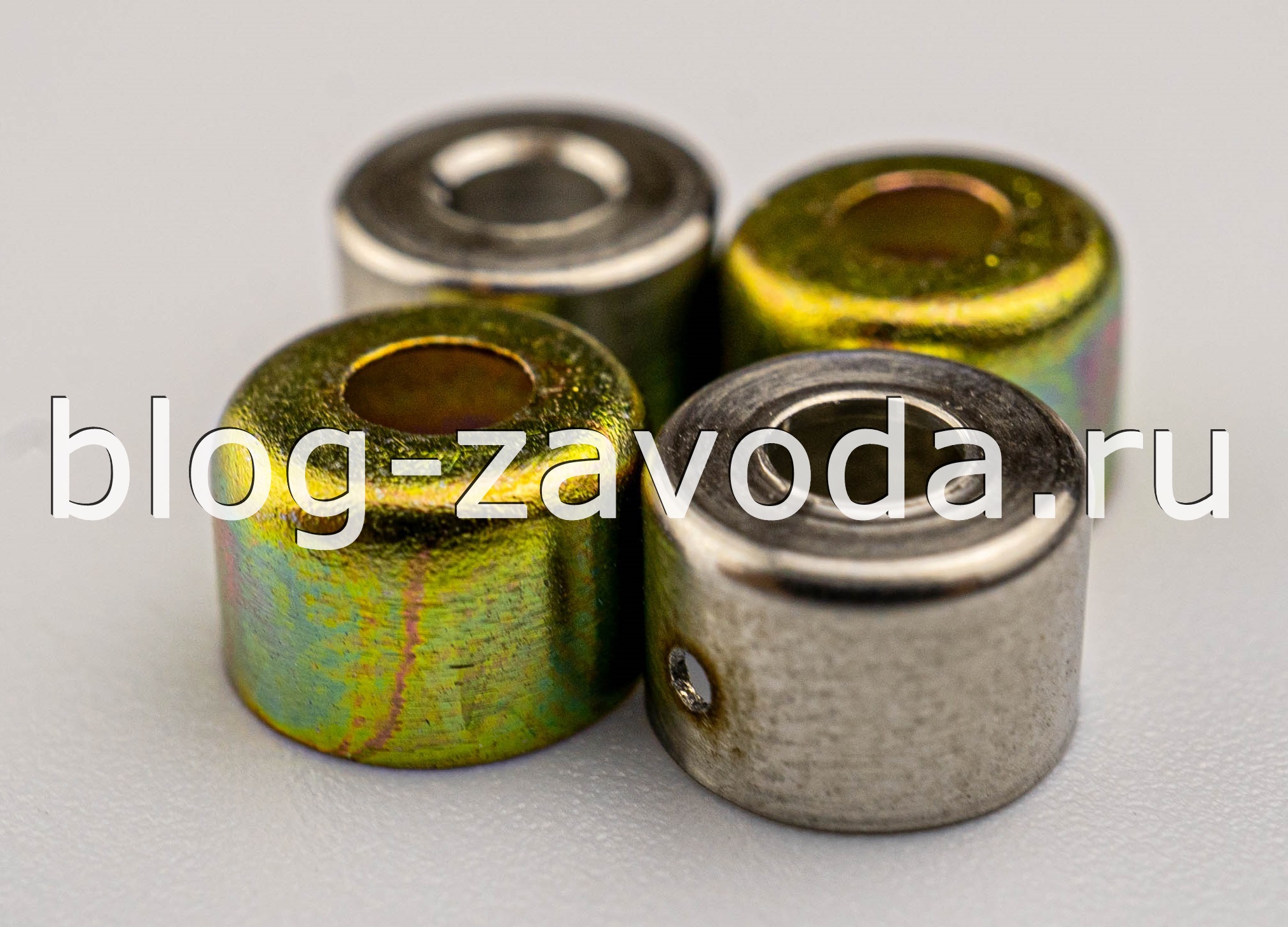

По конструкции чашки тип 1 и тип 2 два выполнены в виде колпачка с центральным отверстием. Чашки изготавливаются из металла толщиной 0,3 мм. Чашка тип 1 имеет два боковых отверстия расположенных на одной оси. У чашки тип 2 боковых отверстий нет, но есть отогнутый усик предусмотренный для блокирования прокручивания чашки при эксплуатации. Также, у чашки второго типа имеется конус, размер h2, что делает чашку схожей с чашками ОСТ 1 10066-71 (посмотреть), второе исполнение. Типоразмеров чашек первых двух типов представлено восемь вариантов. Определяются по диаметру резьбы винта
| Диаметр резьбы винта d | d1 | Пример обозначения без указания покрытия |
| 1,4 | 1,6 | Чашка пломбировочная 1-1,4-08кп ГОСТ 18678-73 Чашка пломбировочная 2-1,4-08кп ГОСТ 18678-73 |
| 2 | 2,2 | Чашка пломбировочная 1-2-08кп ГОСТ 18678-73 Чашка пломбировочная 2-2-08кп ГОСТ 18678-73 |
| 2,5 | 2,7 | Чашка пломбировочная 1-2,5-08кп ГОСТ 18678-73 Чашка пломбировочная 2-2,5-08кп ГОСТ 18678-73 |
| 3 | 3,2 | Чашка пломбировочная 1-3-08кп ГОСТ 18678-73 Чашка пломбировочная 2-3-08кп ГОСТ 18678-73 |
| 4 | 4,3 | Чашка пломбировочная 1-4-08кп ГОСТ 18678-73 Чашка пломбировочная 2-4-08кп ГОСТ 18678-73 |
| 5 | 5,3 | Чашка пломбировочная 1-5-08кп ГОСТ 18678-73 Чашка пломбировочная 2-5-08кп ГОСТ 18678-73 |
| 6 | 6,4 | Чашка пломбировочная 1-6-08кп ГОСТ 18678-73 Чашка пломбировочная 2-6-08кп ГОСТ 18678-73 |
| 8 | 8,4 | Чашка пломбировочная 1-8-08кп ГОСТ 18678-73 Чашка пломбировочная 2-8-08кп ГОСТ 18678-73 |
Чашки пломбировочные изготавливаются штамповкой с последующей доработкой или без неё, с использованием необходимой оснастки и в зависимости от оснащённости производства. Неровность кромок чашек должна быть в пределах допуска на размер H. Допускается изготовление чашек тип 1 без отверстий на боковых стенках. Допускается изготовление чашек тип один с отогнутым усиком по аналогии с чашкой тип 2. Допускается изготовление чашек тип 2 без усика.
Используемый материал сталь марки 08КП в виде ленты толщиной 0,3 мм ГОСТ 503-81. Возможна замена марки на сталь 10.
В примере условного обозначения указывается тип, диаметр резьбы винта, марка стали, шифр и толщина покрытия. Например, для чашки тип 1 под винт с диаметром резьбы М2,5, из стали марки 08кп, с покрытием шифр 01, толщиной 6мкм, запись будет такая:
Чашка пломбировочная 1-2,5-08кп-016 ГОСТ 18678-73
То же, без отверстий на боковых стенках:
Чашка пломбировочная 1 БО-2,5-08кп-016 ГОСТ 18678-73
То же, с отогнутым усиком
Чашка пломбировочная 1 У-2,5-08кп-016 ГОСТ 18678-73
Чашка второго типа, с шифром покрытия 02 и толщиной 15 мкм:
Чашка пломбировочная 2-2,5-08кп-0215 ГОСТ 18678-73
То же, без усика:
Чашка пломбировочная 2 БУ-2,5-08кп-0215 ГОСТ 18678-73

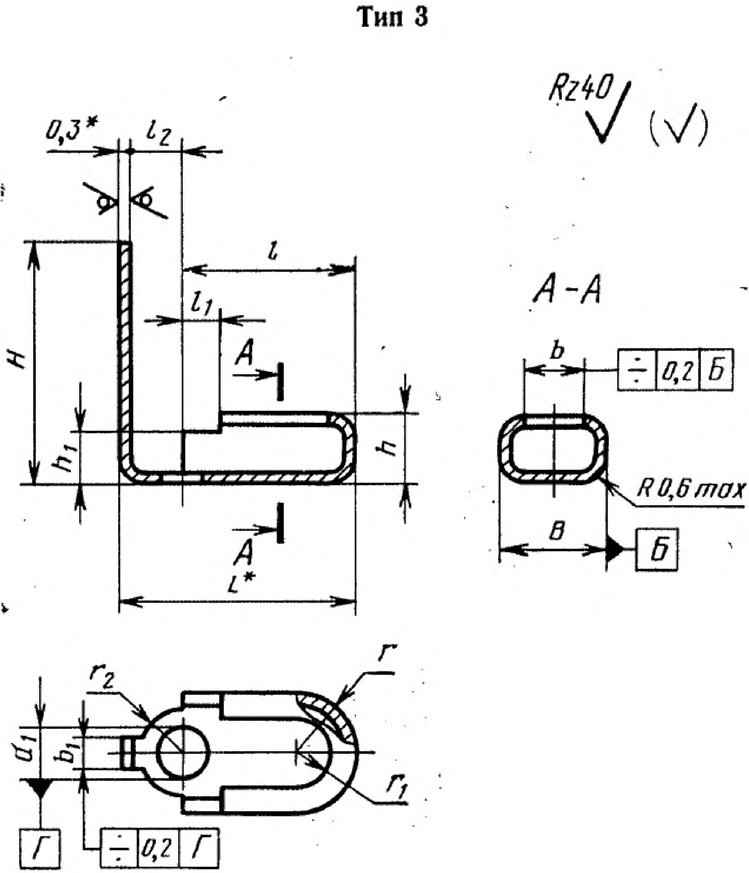

Чашка тип 3
Конструкция чашки третьего типа гораздо сложнее предыдущих двух чашек, и следует учитывать, что используемый материал нержавеющая конструкционная коррозионно-стойкая сталь. Изготовление происходит в несколько операций в специально предусмотренных штампах, с последующей доработкой. Из-за конструкторских особенностей чашка применяется только с тремя размерами винтов: М2, М2,5 и М3. Для производства используется нержавеющая сталь марки 12Х18Н9 в виде ленты толщиной 0,3 мм ГОСТ 4986-79 или марки 12Х18Н10Т.
В примере условного обозначения указывается тип чашки, диаметр резьбы винта, и марка материала. Например, для чашки типа 3, под винт М3, из материала 12Х18Н10Т:
Чашка пломбировочная 3-3-12Х18Н10Т ГОСТ 18678-73
Если Вам требуется помощь в поиске производителя и размещении заказа на изготовление чашки пломбировочные ГОСТ 18678-73, Вы можете обратиться к нам, заполнив форму ниже.

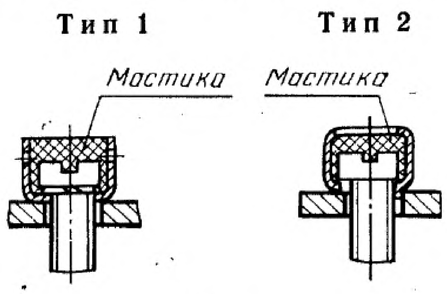

Примеры способов пломбирования пломбировочными чашками
Через чашку тип 1 или 2 винт вкручивается в основное изделие, после чего чашка полностью заполняется мастикой.
В примере пломбирования для чашки типа 3, чашка также надевается на винт, после вкручивания и фиксации винта в ответной детали усик чашки сгибается и прижимается к самой чашке, далее вся полость чашки заполняется мастикой.

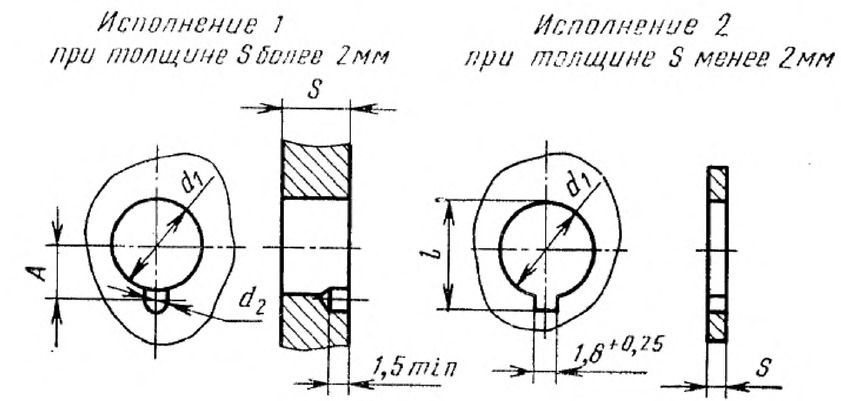

Размеры отверстий под установку пломбировочных чашек типа 2
Если толщина изделия меньше 2 мм, то под усик чашки вырезается паз шириной 1,8 мм. Если толщина более 2 мм, то под усик высверливается глухое отверстие глубиной не менее 1,5 мм до начала конуса.
