Заделки проводов в муфты сращивания ОСТ 1 03868-77
Заделки бортовых электрических проводов в муфты сращивания методом обжатия. Стандарт распространяется на заделки бортовых электрических проводов марко БПДО, БПДОУ, БПДОУЭ, БИН, БИНЭ, БИН-Н, БИФ, БИФЭ, БИФ3, БИФ-Н, БИФЭ-Н, БИФ3-Н, БФС и БФСЭ, в муфты сращивания, применяемые для соединения или разветвления проводов бортовой электрической сети летательных аппаратов, в том числе:
- перехода с большого сечения провода на меньшее;
- перехода с двух проводов на один провод при подсоединении к контакту электрического соединителя;
- подсоединения дополнительных проводов к запасным проводам при подключении к электрическому соединителю вне его корпуса при доработках бортовых электрических сетей в процесс эксплуатации;
- соединения проводов при подключении к залитому герметиком электрическому соединителю вне его корпуса при ремонте бортовых электрических сетей в процессе эксплуатации;
- соединения проводов, повреждённых в процессе эксплуатации.
Заделки проводов в муфты сращивания предназначаются для эксплуатации в диапазоне температур от -60о до +105оС или от -60о до +135оС в зависимости от марки применяемого электропровода.
Подробнее о муфтах сращивания ОСТ 1 12273-77 можно узнать здесь.
Типы и основные размеры
Стандарт предусматривает три типа заделок проводов в муфты сращивания:
Заделка Тип 1

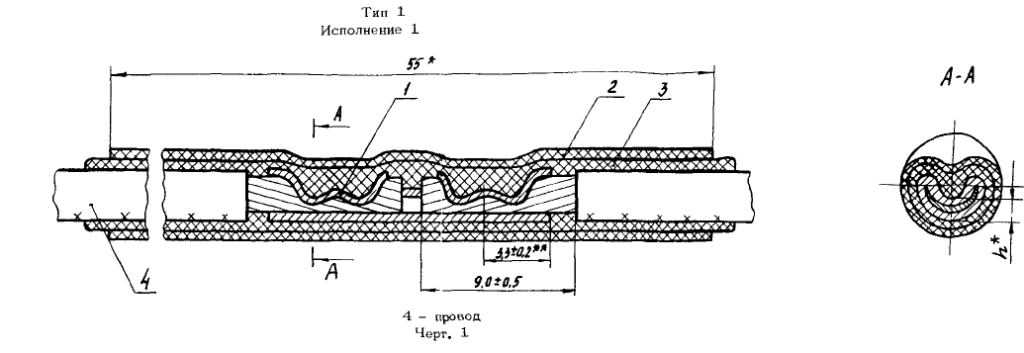

Тип 1 Исполнение 1 — заделка для сращивания одного провода с одним проводом одинакового сечения, одного провода с одним проводом разных сечений:

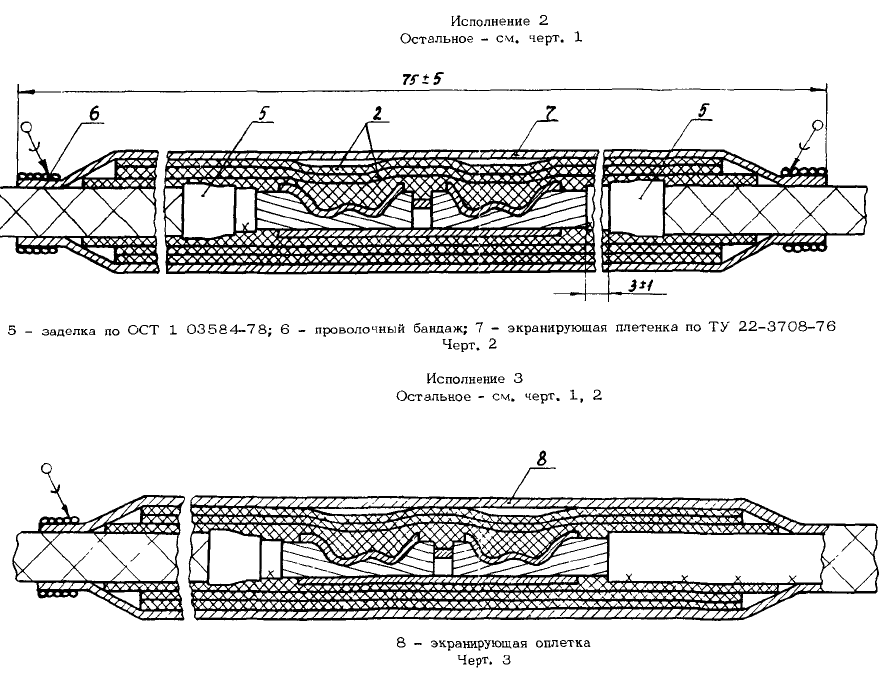

Тип 1 Исполнение 2 и 3 — то же для экранированных проводов:
Заделка Тип 2

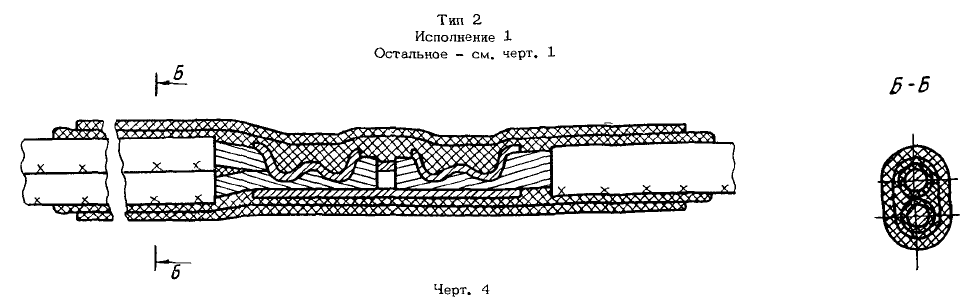

Тип 2 Исполнение 1 — заделка для сращивания одного провода с двумя проводами:

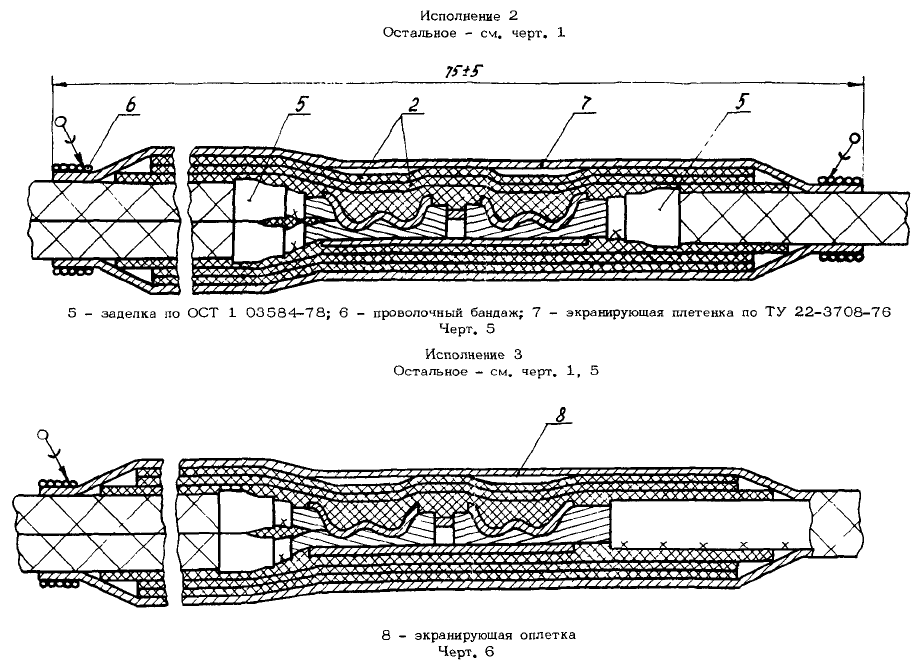

Тип 2 Исполнение 2 и 3 — то же для экранированных проводов:
Заделка Тип 3

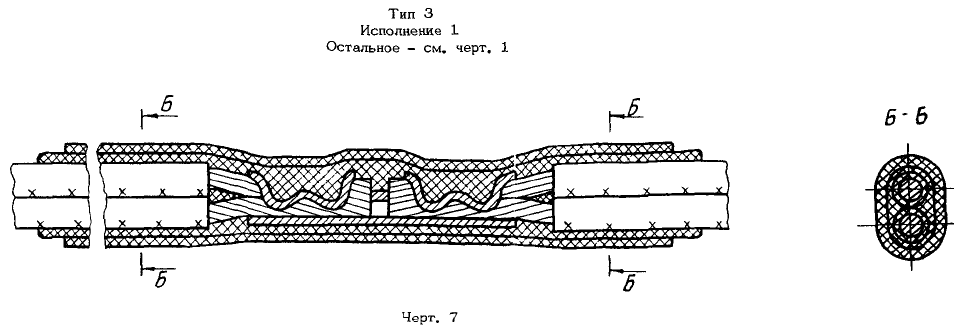

Тип 3 Исполнение 1 — заделка для сращивания двух проводов с двумя проводами:

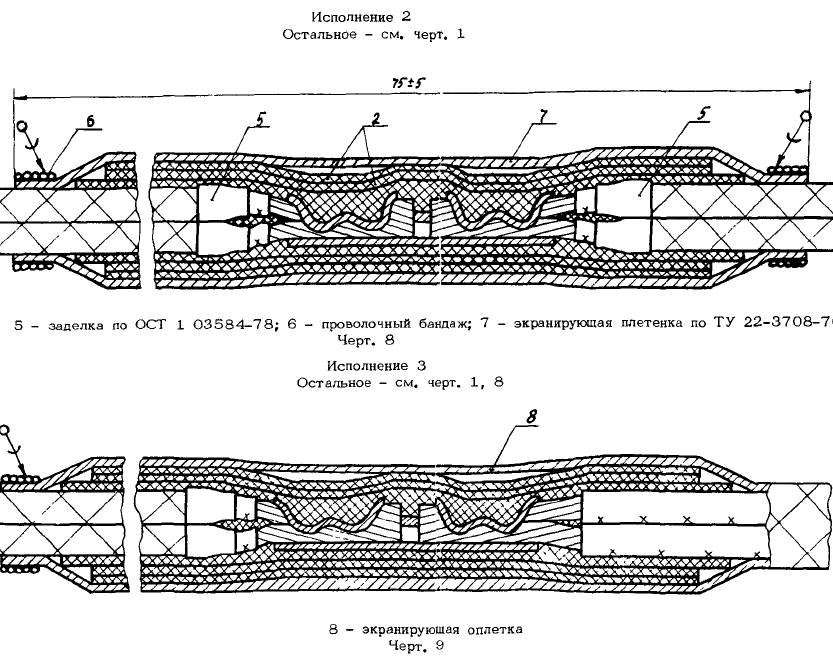

Тип 3 Исполнение 2 и 3 — то же для экранированных проводов:
Технические требования
Подробнее о технических условиях на муфты сращивания ОСТ 1 00855-77 можно прочитать здесь.
Заделки проводов в муфты сращивания должны изготавливаться в соответствии с требованиями стандарта по рабочим чертежам, утвержденным в установленном порядке.
Применение заделок проводов в муфты определяется разработчиком изделия по согласованию с заказчиком в соответствии с областью распространения стандарта. Допускается в технически обоснованных случаях при заделке экранирующих проводов в муфты производить соединение экранирующих оплеток проводом сечения 0,35 мм2.
Не допускается применять заделки проводов в муфты сращивания для соединения отрезков проводов при изготовлении электрических жгутов.
Заделка изоляции и оплетки на концах проводов должна производиться по ОСТ 1 03584-78.
Перед обжатием жила заделываемого провода должна вплотную подходить к фиксатору муфты. Заделку двух проводов в муфты по типам 2 и 3 производить с каждого конца проводами одинакового сечения.
Поверхность муфты после обжатия не должна иметь трещин, заусенцев, забоин и нарушения целостности покрытия.
Утяжка конца провода после обжатия не контролируется.
Качество заделки, а также надлежащие механические и электрические характеристики соединения обеспечиваются обжимным инструментом, раскрывающимся только по достижении определенной степени обжатия. Заделки проводов в муфты сращивания должны выполняться обжимным инструментом.
После обжатия на муфту должны быть намотана полиэтиленовая пленка в 2-6 слоев.
Допускается для заделок тип 1 исполнение 1, тип 2 исполнение 1 и тип 3 исполнение 1 установка второй термоусаживающейся трубки поверх первой.
Заделки проводов в муфты должны обеспечивать нормальную работу в условиях изменения температур от -60о до +105оС для проводов БПДО, БПДОУ, и от -60о до +135оС , БИН, БИН-Н, БИФ, БИФ-Н, БФС.
Заделки проводов в муфты сращивания должны обеспечить их нормальную работу в условиях инея, росы, и соляного тумана.
Расположение проводов друг относительно друга после их обжатия в муфты не контролируется.
Пайку проволочного бандажа к экранирующей плетенке производить припоем в соответствии с ОСТ 1 01032-82. Для бандажа использовать проволоку ММ-0,32 ГОСТ 2112-79, которую лудить оловом О2.
Для условного обозначения в зависимости от диапазона температур принят следующий код:
- 1 — для диапазона температур от -60о до +105оС;
- 1 — для диапазона температур от -60о до +135оС.
Пример записи в технической документации заделки проводов в муфты сращивания методом обжатия типа 1, исполнения 2, типоразмера 3, для диапазона температур от -60о до +105оС:
Заделка 1-2-3-1 ОСТ 1 03868-77
Геометрическая форма и основные размеры рабочих частей пуансонов и матриц обжимного инструмента для заделок типоразмеров 1-6

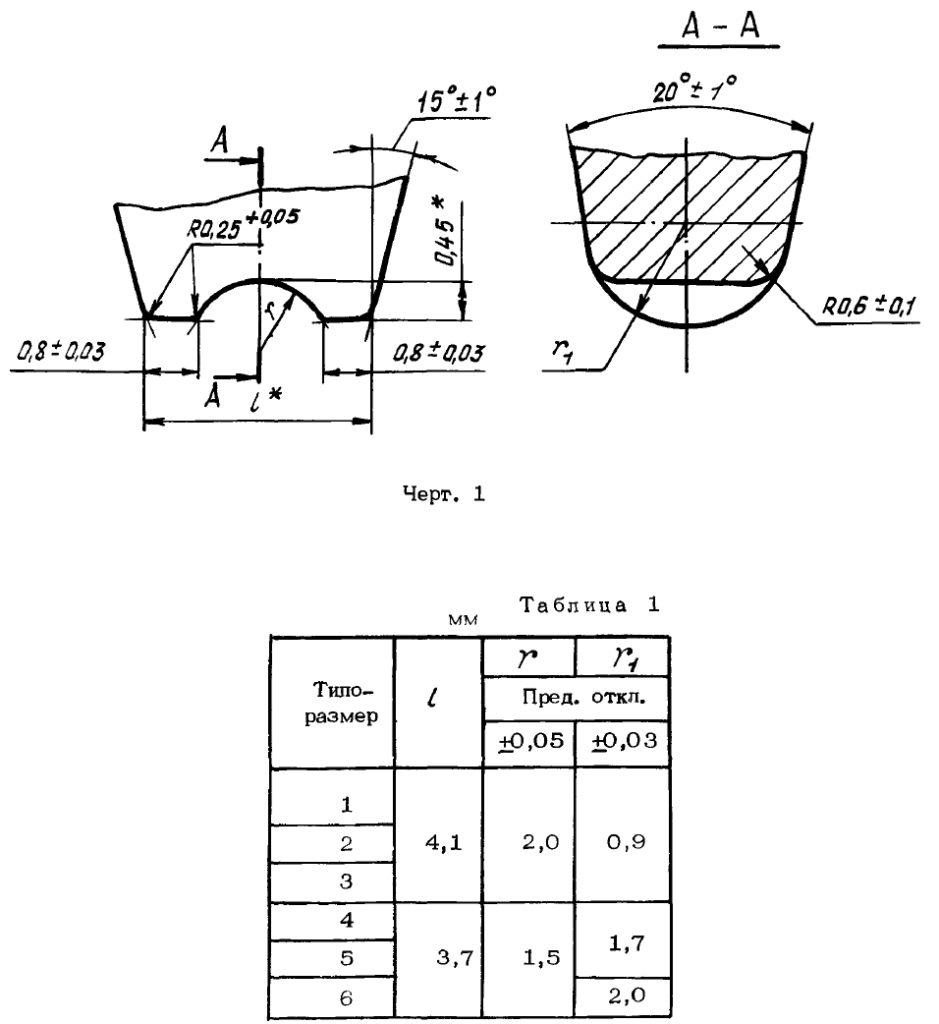

Геометрическая форма и основные размеры рабочих частей пуансонов:

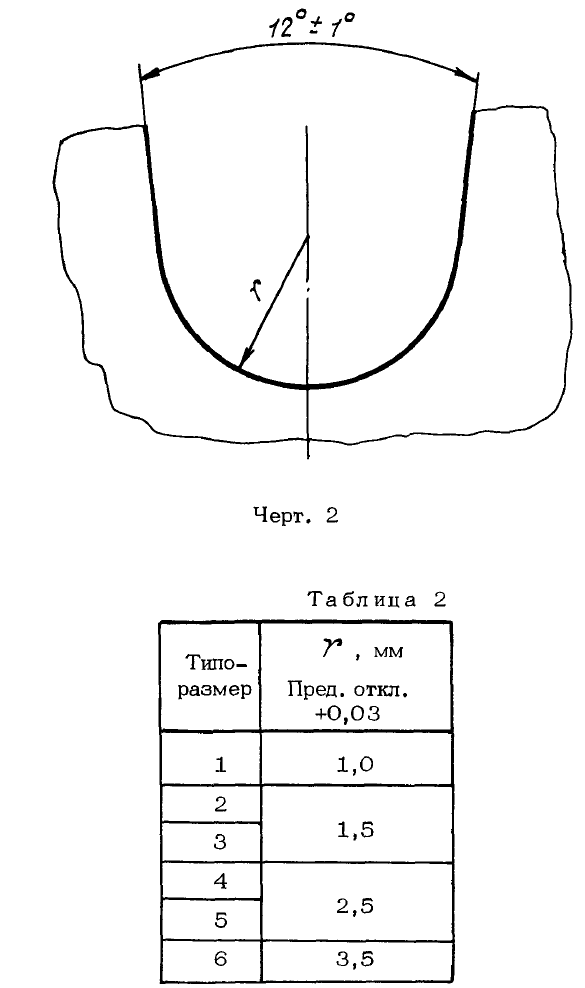

Геометрическая форма и основные размеры рабочих частей матриц:

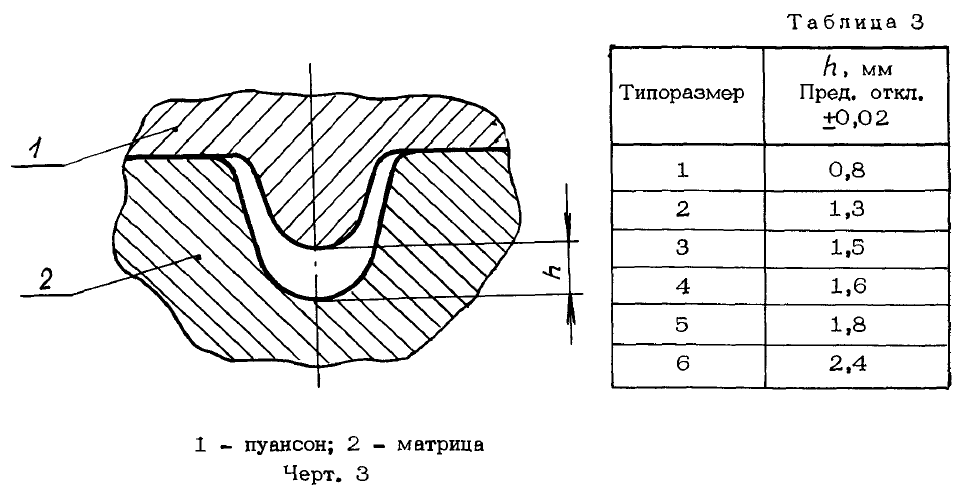

Размеры схождения пуансона и матриц обжимного инструмента:

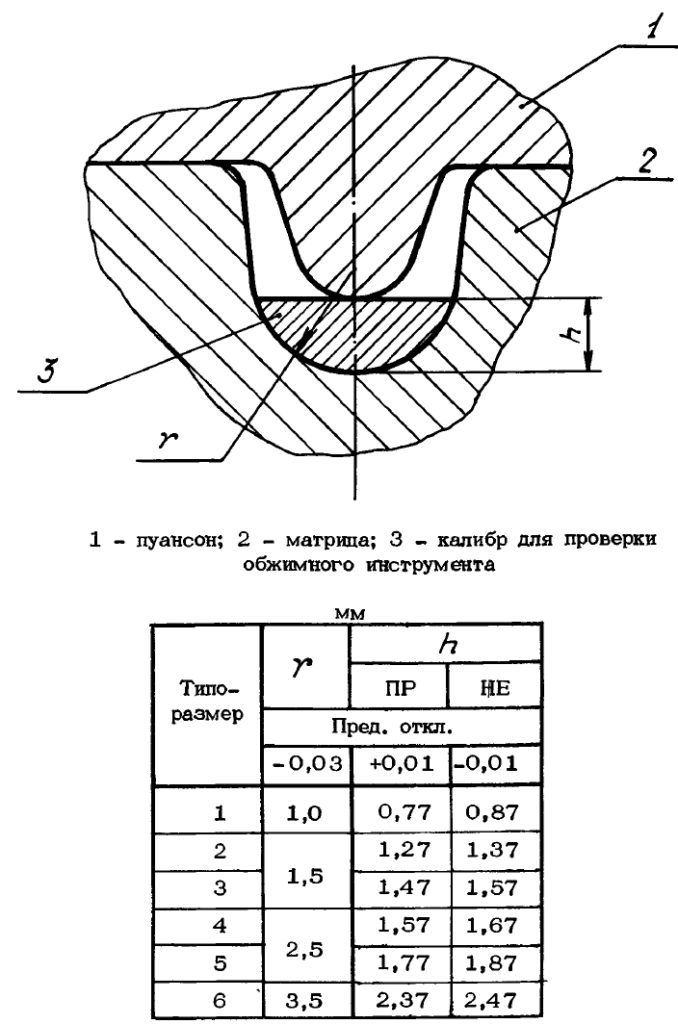

Основные размеры рабочих частей калибров для проверки обжимного инструмента, применяемого для заделок типоразмеров 1-6:
