Заглушка ОСТ 1 11210(11)-81
Заглушки конические ОСТ 1 11210-81 или ОСТ 1 11211-81, для запрессовки и зачеканки в уплотнительных устройствах.

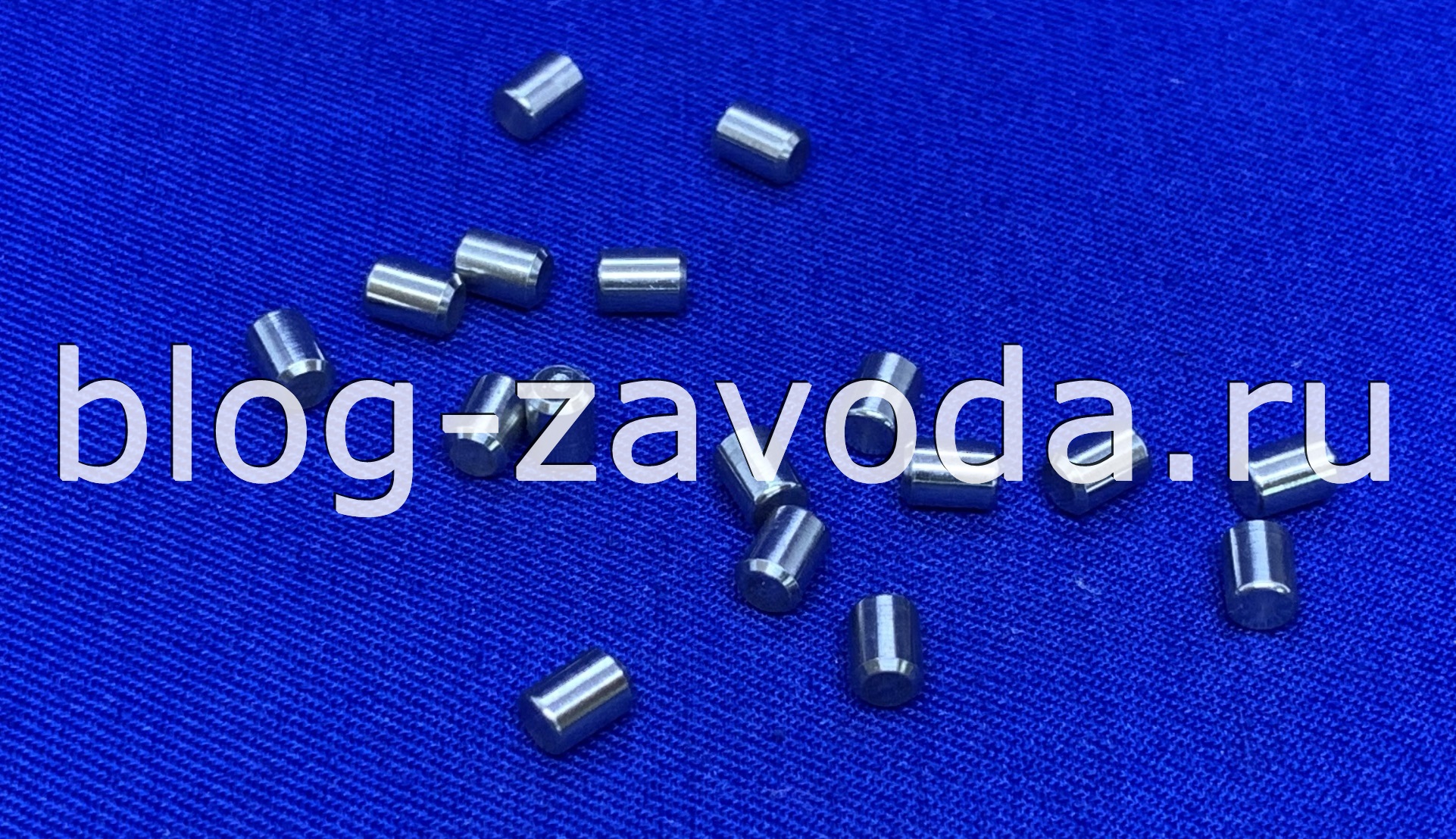

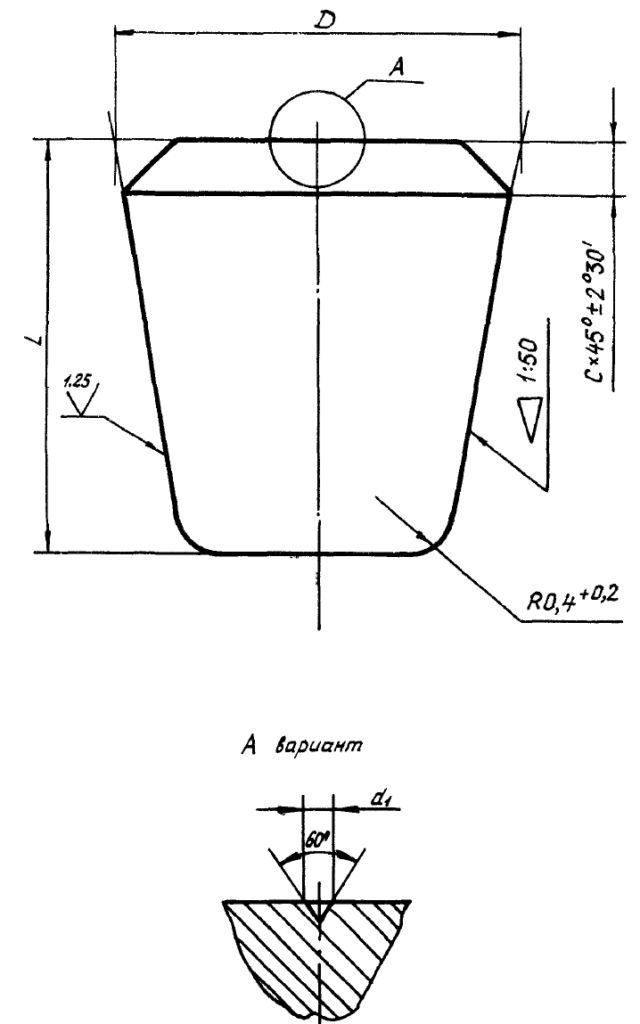

По конструкции заглушка напоминает штифт с конусом с одной стороны и фаской с другой. Требование к поверхности заглушки согласно указанной шероховатости 1,25. Типоразмер заглушки подбирается под диаметр отверстия. Всего представлено четырнадцать вариантов размеров, от 2 мм и до 12 мм. Предельное отклонение для внешнего диаметра, размер D, измеряется сотых и тысячных долях, например, для диаметра D=2,92 мм допуск -0,009 мм, а для диаметра D=10,42 мм допуск будет -0,018 мм.
Заглушки изготавливаются из алюминиевого сплава марки АК4-1-Т1 ГОСТ 21488-76, что соответствует ОСТ 1 11210-81. Допускается применять сплав алюминия марки АК6-Т1. В других случаях заглушки делают из стали марки 14Х17Н2 ТУ 14-1-377-72, что соответствует номеру стандарта ОСТ 1 11211-81.
Для заглушек из алюминиевого сплава предусмотрено покрытие — Ан.Окс.хром, для стальных — Хим.Пас. Так же, допускается поставлять заглушки из алюминиевого сплава без покрытия, если после запрессовки и зачеканки будет произведена покраска торцов и канавок.
Производство заглушек, преимущественно, на токарных станках. Предельные отклонения для размера d ⩽ 3,5 мм — по 6-й степени точности, d>3,5 мм — по 7-й степени точности.
Для условного обозначения заглушек из алюминиевого сплава применяются коды:
1 — для заглушек с покрытием;
2 — для заглушек без покрытия.
В примере условного обозначения указывается наименование, диаметр d, материал и покрытие. Например, для конической заглушки, d=5 из алюминиевого сплава без покрытия будет запись такая:
Заглушка 5-2 ОСТ 1 11210-81
Для алюминиевой заглушки с покрытием Ан.Окс.хром:
Заглушка 5-1 ОСТ 1 11210-81
Для заглушек из стали:
Заглушка 5 ОСТ 1 11211-81
