Наконечник ОСТ 1 13702-81
Наконечники облегченные для заделки электропроводов с площадью сечения 0,35-4,00мм2, с обжатием изоляции, применяемые в электрических цепях летательных аппаратов. Стандарт принят к использованию взамен Нормали 5837А.

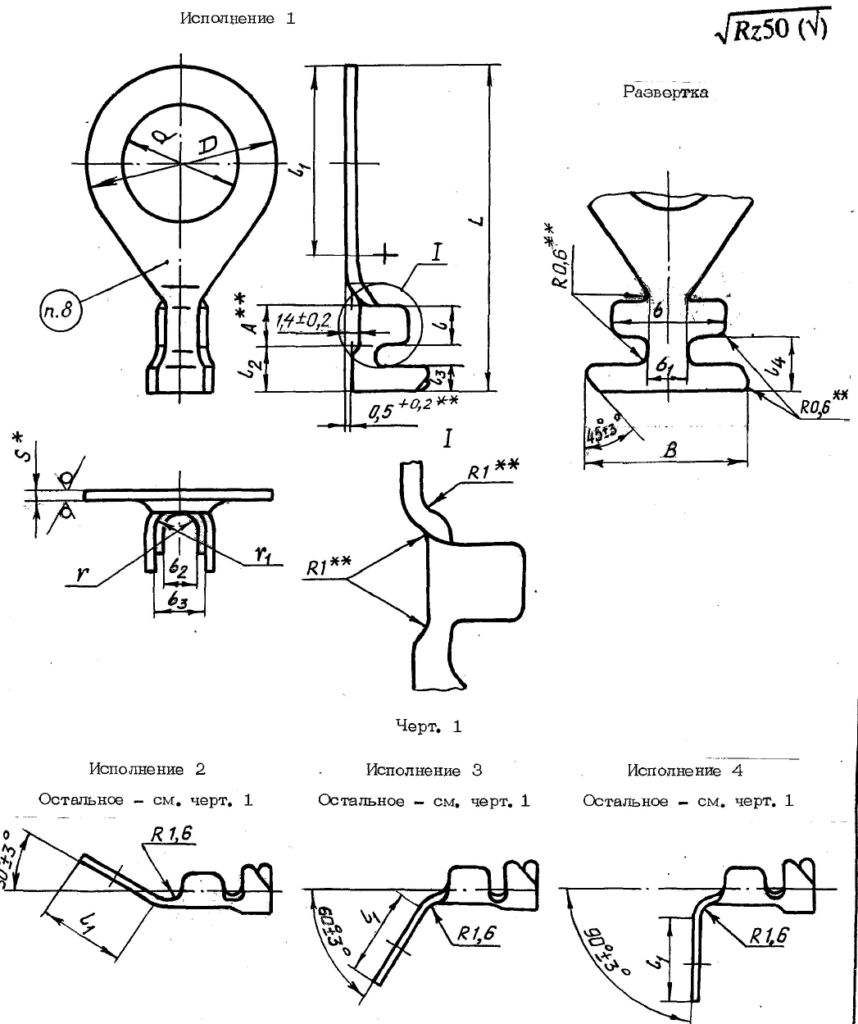

По конструкции наконечники представлены в четырех исполнениях:
- Исполнение №1 — стандартное исполнение наконечника;
- Исполнение №2 — зажимная часть сгибается на 30о к хвостовой части;
- Исполнение №3 — зажимная часть сгибается в обратную сторону на 60о;
- Исполнение №4 — зажимная часть сгибается в обратную сторону на 90о.
У исполнения 1, в зажимной части, где расположены средние лапки, выполнен переход с высотой 1,4мм и R1 который обеспечивается инструментом. В остальных исполнениях данного перехода нет. Все наконечники маркируются в зажимной части со стороны лапок. Наконечник имеет 88 типоразмеров, каждый размер может выполнен в четырех исполнениях.

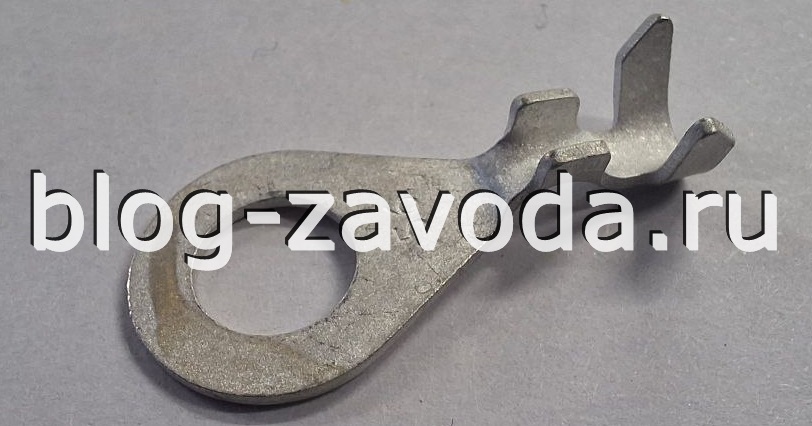

Изготавливается наконечник методом штамповки в несколько операций. Используемый материал лента латунная холоднокатаная прямоугольная нормальной точности по толщине и ширине, мягкая Л63 ГОСТ 2208-2007, толщина 0,7 мм для размеров с 1-го по 76-ой и 1 мм для размеров с 77-го по 88-ой. В маркировке указывают типоразмер наконечника шрифтом 1-1,5 ОСТ 1 00312-78. Если маркировка наносится ударным способом, то глубина должна быть 0,1-0,2 мм. После штамповки наконечники проходят термическую обработку в виде отжига. Варианты покрытия: О3-6.опл или Ср6.нхр или Н3-6.О-Ви(99,8)6-9.
Посмотреть размерную таблицу наконечников
| Типоразмер | Площадь сечения провода, мм2 | Диаметр крепежного отверстия, d | Обозначение |
| 1 | 0,35 | 2,2 | Наконечник 1-1 ОСТ 1 13702 Наконечник 2-1 ОСТ 1 13702 Наконечник 3-1 ОСТ 1 13702 Наконечник 4-1 ОСТ 1 13702 |
| 2 | 0,35 | 3,2 | Наконечник 1-2 ОСТ 1 13702 Наконечник 2-2 ОСТ 1 13702 Наконечник 3-2 ОСТ 1 13702 Наконечник 4-2 ОСТ 1 13702 |
| 3 | 0,35 | 4,2 | Наконечник 1-3 ОСТ 1 13702 Наконечник 2-3 ОСТ 1 13702 Наконечник 3-3 ОСТ 1 13702 Наконечник 4-3 ОСТ 1 13702 |
| 4 | 0,35 | 5,5 | Наконечник 1-4 ОСТ 1 13702 Наконечник 2-4 ОСТ 1 13702 Наконечник 3-4 ОСТ 1 13702 Наконечник 4-4 ОСТ 1 13702 |
| 5 | 0,35 | 6,5 | Наконечник 1-5 ОСТ 1 13702 Наконечник 2-5 ОСТ 1 13702 Наконечник 3-5 ОСТ 1 13702 Наконечник 4-5 ОСТ 1 13702 |
| 6 | 0,35 | 8,5 | Наконечник 1-6 ОСТ 1 13702 Наконечник 2-6 ОСТ 1 13702 Наконечник 3-6 ОСТ 1 13702 Наконечник 4-6 ОСТ 1 13702 |
| 7 | 0,35 | 10,5 | Наконечник 1-7 ОСТ 1 13702 Наконечник 2-7 ОСТ 1 13702 Наконечник 3-7 ОСТ 1 13702 Наконечник 4-7 ОСТ 1 13702 |
| 8 | 0,35 | 2,2 | Наконечник 1-8 ОСТ 1 13702 Наконечник 2-8 ОСТ 1 13702 Наконечник 3-8 ОСТ 1 13702 Наконечник 4-8 ОСТ 1 13702 |
| 9 | 0,35 | 3,2 | Наконечник 1-9 ОСТ 1 13702 Наконечник 2-9 ОСТ 1 13702 Наконечник 3-9 ОСТ 1 13702 Наконечник 4-9 ОСТ 1 13702 |
| 10 | 0,35 | 4,2 | Наконечник 1-10 ОСТ 1 13702 Наконечник 2-10 ОСТ 1 13702 Наконечник 3-10 ОСТ 1 13702 Наконечник 4-10 ОСТ 1 13702 |
| 11 | 0,35 | 5,5 | Наконечник 1-11 ОСТ 1 13702 Наконечник 2-11 ОСТ 1 13702 Наконечник 3-11 ОСТ 1 13702 Наконечник 4-11 ОСТ 1 13702 |
| 12 | 0,35 | 6,5 | Наконечник 1-12 ОСТ 1 13702 Наконечник 2-12 ОСТ 1 13702 Наконечник 3-12 ОСТ 1 13702 Наконечник 4-12 ОСТ 1 13702 |
| 13 | 0,35 | 8,5 | Наконечник 1-13 ОСТ 1 13702 Наконечник 2-13 ОСТ 1 13702 Наконечник 3-13 ОСТ 1 13702 Наконечник 4-13 ОСТ 1 13702 |
| 14 | 0,35 | 10,5 | Наконечник 1-14 ОСТ 1 13702 Наконечник 2-14 ОСТ 1 13702 Наконечник 3-14 ОСТ 1 13702 Наконечник 4-14 ОСТ 1 13702 |
| 15 | 0,5 | 2,2 | Наконечник 1-15 ОСТ 1 13702 Наконечник 2-15 ОСТ 1 13702 Наконечник 3-15 ОСТ 1 13702 Наконечник 4-15 ОСТ 1 13702 |
| 16 | 0,5 | 3,2 | Наконечник 1-16 ОСТ 1 13702 Наконечник 2-16 ОСТ 1 13702 Наконечник 3-16 ОСТ 1 13702 Наконечник 4-16 ОСТ 1 13702 |
| 17 | 0,5 | 4,2 | Наконечник 1-17 ОСТ 1 13702 Наконечник 2-17 ОСТ 1 13702 Наконечник 3-17 ОСТ 1 13702 Наконечник 4-17 ОСТ 1 13702 |
| 18 | 0,5 | 5,5 | Наконечник 1-18 ОСТ 1 13702 Наконечник 2-18 ОСТ 1 13702 Наконечник 3-18 ОСТ 1 13702 Наконечник 4-18 ОСТ 1 13702 |
| 19 | 0,5 | 6,5 | Наконечник 1-19 ОСТ 1 13702 Наконечник 2-19 ОСТ 1 13702 Наконечник 3-19 ОСТ 1 13702 Наконечник 4-19 ОСТ 1 13702 |
| 20 | 0,5 | 8,5 | Наконечник 1-20 ОСТ 1 13702 Наконечник 2-20 ОСТ 1 13702 Наконечник 3-20 ОСТ 1 13702 Наконечник 4-20 ОСТ 1 13702 |
| 21 | 0,5 | 10,5 | Наконечник 1-21 ОСТ 1 13702 Наконечник 2-21 ОСТ 1 13702 Наконечник 3-21 ОСТ 1 13702 Наконечник 4-21 ОСТ 1 13702 |
| 22 | 0,5 | 2,2 | Наконечник 1-22 ОСТ 1 13702 Наконечник 2-22 ОСТ 1 13702 Наконечник 3-22 ОСТ 1 13702 Наконечник 4-22 ОСТ 1 13702 |
| 23 | 0,5 | 3,2 | Наконечник 1-23 ОСТ 1 13702 Наконечник 2-23 ОСТ 1 13702 Наконечник 3-23 ОСТ 1 13702 Наконечник 4-23 ОСТ 1 13702 |
| 24 | 0,5 | 4,2 | Наконечник 1-24 ОСТ 1 13702 Наконечник 2-24 ОСТ 1 13702 Наконечник 3-24 ОСТ 1 13702 Наконечник 4-24 ОСТ 1 13702 |
| 25 | 0,5 | 5,5 | Наконечник 1-25 ОСТ 1 13702 Наконечник 2-25 ОСТ 1 13702 Наконечник 3-25 ОСТ 1 13702 Наконечник 4-25 ОСТ 1 13702 |
| 26 | 0,5 | 6,5 | Наконечник 1-26 ОСТ 1 13702 Наконечник 2-26 ОСТ 1 13702 Наконечник 3-26 ОСТ 1 13702 Наконечник 4-26 ОСТ 1 13702 |
| 27 | 0,5 | 8,5 | Наконечник 1-27 ОСТ 1 13702 Наконечник 2-27 ОСТ 1 13702 Наконечник 3-27 ОСТ 1 13702 Наконечник 4-27 ОСТ 1 13702 |
| 28 | 0,5 | 10,5 | Наконечник 1-28 ОСТ 1 13702 Наконечник 2-28 ОСТ 1 13702 Наконечник 3-28 ОСТ 1 13702 Наконечник 4-28 ОСТ 1 13702 |
| 29 | 0,75 | 3,2 | Наконечник 1-29 ОСТ 1 13702 Наконечник 2-29 ОСТ 1 13702 Наконечник 3-29 ОСТ 1 13702 Наконечник 4-29 ОСТ 1 13702 |
| 30 | 0,75 | 4,2 | Наконечник 1-30 ОСТ 1 13702 Наконечник 2-30 ОСТ 1 13702 Наконечник 3-30 ОСТ 1 13702 Наконечник 4-30 ОСТ 1 13702 |
| 31 | 0,75 | 5,5 | Наконечник 1-31 ОСТ 1 13702 Наконечник 2-31 ОСТ 1 13702 Наконечник 3-31 ОСТ 1 13702 Наконечник 4-31 ОСТ 1 13702 |
| 32 | 0,75 | 6,5 | Наконечник 1-32 ОСТ 1 13702 Наконечник 2-32 ОСТ 1 13702 Наконечник 3-32 ОСТ 1 13702 Наконечник 4-32 ОСТ 1 13702 |
| 33 | 0,75 | 8,5 | Наконечник 1-33 ОСТ 1 13702 Наконечник 2-33 ОСТ 1 13702 Наконечник 3-33 ОСТ 1 13702 Наконечник 4-33 ОСТ 1 13702 |
| 34 | 0,75 | 10,5 | Наконечник 1-34 ОСТ 1 13702 Наконечник 2-34 ОСТ 1 13702 Наконечник 3-34 ОСТ 1 13702 Наконечник 4-34 ОСТ 1 13702 |
| 35 | 0,75 | 3,2 | Наконечник 1-35 ОСТ 1 13702 Наконечник 2-35 ОСТ 1 13702 Наконечник 3-35 ОСТ 1 13702 Наконечник 4-35 ОСТ 1 13702 |
| 36 | 0,75 | 4,2 | Наконечник 1-36 ОСТ 1 13702 Наконечник 2-36 ОСТ 1 13702 Наконечник 3-36 ОСТ 1 13702 Наконечник 4-36 ОСТ 1 13702 |
| 37 | 0,75 | 5,5 | Наконечник 1-37 ОСТ 1 13702 Наконечник 2-37 ОСТ 1 13702 Наконечник 3-37 ОСТ 1 13702 Наконечник 4-37 ОСТ 1 13702 |
| 38 | 0,75 | 6,5 | Наконечник 1-38 ОСТ 1 13702 Наконечник 2-38 ОСТ 1 13702 Наконечник 3-38 ОСТ 1 13702 Наконечник 4-38 ОСТ 1 13702 |
| 39 | 0,75 | 8,5 | Наконечник 1-39 ОСТ 1 13702 Наконечник 2-39 ОСТ 1 13702 Наконечник 3-39 ОСТ 1 13702 Наконечник 4-39 ОСТ 1 13702 |
| 40 | 0,75 | 10,5 | Наконечник 1-40 ОСТ 1 13702 Наконечник 2-40 ОСТ 1 13702 Наконечник 3-40 ОСТ 1 13702 Наконечник 4-40 ОСТ 1 13702 |
| 41 | 1 | 3,2 | Наконечник 1-41 ОСТ 1 13702 Наконечник 2-41 ОСТ 1 13702 Наконечник 3-41 ОСТ 1 13702 Наконечник 4-41 ОСТ 1 13702 |
| 42 | 1 | 4,2 | Наконечник 1-42 ОСТ 1 13702 Наконечник 2-42 ОСТ 1 13702 Наконечник 3-42 ОСТ 1 13702 Наконечник 4-42 ОСТ 1 13702 |
| 43 | 1 | 5,5 | Наконечник 1-43 ОСТ 1 13702 Наконечник 2-43 ОСТ 1 13702 Наконечник 3-43 ОСТ 1 13702 Наконечник 4-43 ОСТ 1 13702 |
| 44 | 1 | 6,5 | Наконечник 1-44 ОСТ 1 13702 Наконечник 2-44 ОСТ 1 13702 Наконечник 3-44 ОСТ 1 13702 Наконечник 4-44 ОСТ 1 13702 |
| 45 | 1 | 8,5 | Наконечник 1-45 ОСТ 1 13702 Наконечник 2-45 ОСТ 1 13702 Наконечник 3-45 ОСТ 1 13702 Наконечник 4-45 ОСТ 1 13702 |
| 46 | 1 | 10,5 | Наконечник 1-46 ОСТ 1 13702 Наконечник 2-46 ОСТ 1 13702 Наконечник 3-46 ОСТ 1 13702 Наконечник 4-46 ОСТ 1 13702 |
| 47 | 1 | 3,2 | Наконечник 1-47 ОСТ 1 13702 Наконечник 2-47 ОСТ 1 13702 Наконечник 3-47 ОСТ 1 13702 Наконечник 4-47 ОСТ 1 13702 |
| 48 | 1 | 4,2 | Наконечник 1-48 ОСТ 1 13702 Наконечник 2-48 ОСТ 1 13702 Наконечник 3-48 ОСТ 1 13702 Наконечник 4-48 ОСТ 1 13702 |
| 49 | 1 | 5,5 | Наконечник 1-49 ОСТ 1 13702 Наконечник 2-49 ОСТ 1 13702 Наконечник 3-49 ОСТ 1 13702 Наконечник 4-49 ОСТ 1 13702 |
| 50 | 1 | 6,5 | Наконечник 1-50 ОСТ 1 13702 Наконечник 2-50 ОСТ 1 13702 Наконечник 3-50 ОСТ 1 13702 Наконечник 4-50 ОСТ 1 13702 |
| 51 | 1 | 8,5 | Наконечник 1-50 ОСТ 1 13702 Наконечник 2-50 ОСТ 1 13702 Наконечник 3-50 ОСТ 1 13702 Наконечник 4-50 ОСТ 1 13702 |
| 52 | 1 | 10,5 | Наконечник 1-50 ОСТ 1 13702 Наконечник 2-50 ОСТ 1 13702 Наконечник 3-50 ОСТ 1 13702 Наконечник 4-50 ОСТ 1 13702 |
| 53 | 1,5 | 3,2 | Наконечник 1-53 ОСТ 1 13702 Наконечник 2-53 ОСТ 1 13702 Наконечник 3-53 ОСТ 1 13702 Наконечник 4-53 ОСТ 1 13702 |
| 54 | 1,5 | 4,2 | Наконечник 1-54 ОСТ 1 13702 Наконечник 2-54 ОСТ 1 13702 Наконечник 3-54 ОСТ 1 13702 Наконечник 4-54 ОСТ 1 13702 |
| 55 | 1,5 | 5,3 | Наконечник 1-55 ОСТ 1 13702 Наконечник 2-55 ОСТ 1 13702 Наконечник 3-55 ОСТ 1 13702 Наконечник 4-55 ОСТ 1 13702 |
| 56 | 1,5 | 6,5 | Наконечник 1-56 ОСТ 1 13702 Наконечник 2-56 ОСТ 1 13702 Наконечник 3-56 ОСТ 1 13702 Наконечник 4-56 ОСТ 1 13702 |
| 57 | 1,5 | 8,5 | Наконечник 1-57 ОСТ 1 13702 Наконечник 2-57 ОСТ 1 13702 Наконечник 3-57 ОСТ 1 13702 Наконечник 4-57 ОСТ 1 13702 |
| 58 | 1,5 | 10,5 | Наконечник 1-58 ОСТ 1 13702 Наконечник 2-58 ОСТ 1 13702 Наконечник 3-58 ОСТ 1 13702 Наконечник 4-58 ОСТ 1 13702 |
| 59 | 1,5 | 3,2 | Наконечник 1-59 ОСТ 1 13702 Наконечник 2-59 ОСТ 1 13702 Наконечник 3-59 ОСТ 1 13702 Наконечник 4-59 ОСТ 1 13702 |
| 60 | 1,5 | 4,2 | Наконечник 1-60 ОСТ 1 13702 Наконечник 2-60 ОСТ 1 13702 Наконечник 3-60 ОСТ 1 13702 Наконечник 4-60 ОСТ 1 13702 |
| 61 | 1,5 | 5,3 | Наконечник 1-60 ОСТ 1 13702 Наконечник 2-60 ОСТ 1 13702 Наконечник 3-60 ОСТ 1 13702 Наконечник 4-60 ОСТ 1 13702 |
| 62 | 1,5 | 6,5 | Наконечник 1-60 ОСТ 1 13702 Наконечник 2-60 ОСТ 1 13702 Наконечник 3-60 ОСТ 1 13702 Наконечник 4-60 ОСТ 1 13702 |
| 63 | 1,5 | 8,5 | Наконечник 1-60 ОСТ 1 13702 Наконечник 2-60 ОСТ 1 13702 Наконечник 3-60 ОСТ 1 13702 Наконечник 4-60 ОСТ 1 13702 |
| 64 | 1,5 | 10,5 | Наконечник 1-64 ОСТ 1 13702 Наконечник 2-64 ОСТ 1 13702 Наконечник 3-64 ОСТ 1 13702 Наконечник 4-64 ОСТ 1 13702 |
| 65 | 2,5 | 4,2 | Наконечник 1-65 ОСТ 1 13702 Наконечник 2-65 ОСТ 1 13702 Наконечник 3-65 ОСТ 1 13702 Наконечник 4-65 ОСТ 1 13702 |
| 66 | 2,5 | 5,3 | Наконечник 1-66 ОСТ 1 13702 Наконечник 2-66 ОСТ 1 13702 Наконечник 3-66 ОСТ 1 13702 Наконечник 4-66 ОСТ 1 13702 |
| 67 | 2,5 | 6,5 | Наконечник 1-67 ОСТ 1 13702 Наконечник 2-67 ОСТ 1 13702 Наконечник 3-67 ОСТ 1 13702 Наконечник 4-67 ОСТ 1 13702 |
| 68 | 2,5 | 8,5 | Наконечник 1-68 ОСТ 1 13702 Наконечник 2-68 ОСТ 1 13702 Наконечник 3-68 ОСТ 1 13702 Наконечник 4-68 ОСТ 1 13702 |
| 69 | 2,5 | 10,5 | Наконечник 1-69 ОСТ 1 13702 Наконечник 2-69 ОСТ 1 13702 Наконечник 3-69 ОСТ 1 13702 Наконечник 4-69 ОСТ 1 13702 |
| 70 | 2,5 | 12,5 | Наконечник 1-70 ОСТ 1 13702 Наконечник 2-70 ОСТ 1 13702 Наконечник 3-70 ОСТ 1 13702 Наконечник 4-70 ОСТ 1 13702 |
| 71 | 2,5 | 4,2 | Наконечник 1-71 ОСТ 1 13702 Наконечник 2-71 ОСТ 1 13702 Наконечник 3-71 ОСТ 1 13702 Наконечник 4-71 ОСТ 1 13702 |
| 72 | 2,5 | 5,3 | Наконечник 1-72 ОСТ 1 13702 Наконечник 2-72 ОСТ 1 13702 Наконечник 3-72 ОСТ 1 13702 Наконечник 4-72 ОСТ 1 13702 |
| 73 | 2,5 | 6,5 | Наконечник 1-73 ОСТ 1 13702 Наконечник 2-73 ОСТ 1 13702 Наконечник 3-73 ОСТ 1 13702 Наконечник 4-73 ОСТ 1 13702 |
| 74 | 2,5 | 8,5 | Наконечник 1-74 ОСТ 1 13702 Наконечник 2-74 ОСТ 1 13702 Наконечник 3-74 ОСТ 1 13702 Наконечник 4-74 ОСТ 1 13702 |
| 75 | 2,5 | 10,5 | Наконечник 1-75 ОСТ 1 13702 Наконечник 2-75 ОСТ 1 13702 Наконечник 3-75 ОСТ 1 13702 Наконечник 4-75 ОСТ 1 13702 |
| 76 | 2,5 | 12,5 | Наконечник 1-76 ОСТ 1 13702 Наконечник 2-76 ОСТ 1 13702 Наконечник 3-76 ОСТ 1 13702 Наконечник 4-76 ОСТ 1 13702 |
| 77 | 4 | 4,2 | Наконечник 1-77 ОСТ 1 13702 Наконечник 2-77 ОСТ 1 13702 Наконечник 3-77 ОСТ 1 13702 Наконечник 4-77 ОСТ 1 13702 |
| 78 | 4 | 5,3 | Наконечник 1-78 ОСТ 1 13702 Наконечник 2-78 ОСТ 1 13702 Наконечник 3-78 ОСТ 1 13702 Наконечник 4-78 ОСТ 1 13702 |
| 79 | 4 | 6,5 | Наконечник 1-79 ОСТ 1 13702 Наконечник 2-79 ОСТ 1 13702 Наконечник 3-79 ОСТ 1 13702 Наконечник 4-79 ОСТ 1 13702 |
| 80 | 4 | 8,5 | Наконечник 1-80 ОСТ 1 13702 Наконечник 2-80 ОСТ 1 13702 Наконечник 3-80 ОСТ 1 13702 Наконечник 4-80 ОСТ 1 13702 |
| 81 | 4 | 10,5 | Наконечник 1-81 ОСТ 1 13702 Наконечник 2-81 ОСТ 1 13702 Наконечник 3-81 ОСТ 1 13702 Наконечник 4-81 ОСТ 1 13702 |
| 82 | 4 | 12,5 | Наконечник 1-82 ОСТ 1 13702 Наконечник 2-82 ОСТ 1 13702 Наконечник 3-82 ОСТ 1 13702 Наконечник 4-82 ОСТ 1 13702 |
| 83 | 4 | 4,2 | Наконечник 1-83 ОСТ 1 13702 Наконечник 2-83 ОСТ 1 13702 Наконечник 3-83 ОСТ 1 13702 Наконечник 4-83 ОСТ 1 13702 |
| 84 | 4 | 5,3 | Наконечник 1-84 ОСТ 1 13702 Наконечник 2-84 ОСТ 1 13702 Наконечник 3-84 ОСТ 1 13702 Наконечник 4-84 ОСТ 1 13702 |
| 85 | 4 | 6,5 | Наконечник 1-85 ОСТ 1 13702 Наконечник 2-85 ОСТ 1 13702 Наконечник 3-85 ОСТ 1 13702 Наконечник 4-85 ОСТ 1 13702 |
| 86 | 4 | 8,5 | Наконечник 1-86 ОСТ 1 13702 Наконечник 2-86 ОСТ 1 13702 Наконечник 3-86 ОСТ 1 13702 Наконечник 4-86 ОСТ 1 13702 |
| 87 | 4 | 10,5 | Наконечник 1-87 ОСТ 1 13702 Наконечник 2-87 ОСТ 1 13702 Наконечник 3-87 ОСТ 1 13702 Наконечник 4-87 ОСТ 1 13702 |
| 88 | 4 | 12,5 | Наконечник 1-88 ОСТ 1 13702 Наконечник 2-88 ОСТ 1 13702 Наконечник 3-88 ОСТ 1 13702 Наконечник 4-88 ОСТ 1 13702 |
Неуказанные предельные отклонения размеров, допусков формы и расположения поверхностей по ОСТ 1 00022-80. Технические условия по ОСТ 1 00785-78.
В примере обозначения указывается исполнение, типоразмер и покрытие. Например, для наконечника облегченного исполнения 2, типоразмера 10, оловянированного будет такая запись:
Наконечник 2-10-О3-6.опл ОСТ 1 13702-81
