Пломба трубчатая ОСТ 1 10067-71
Трубчатая пломба предназначена для пломбирования приборов, бортового и наземного оборудования и тары. Отраслевой стандарт ОСТ 1 10067-71 принят взамен 2444А.

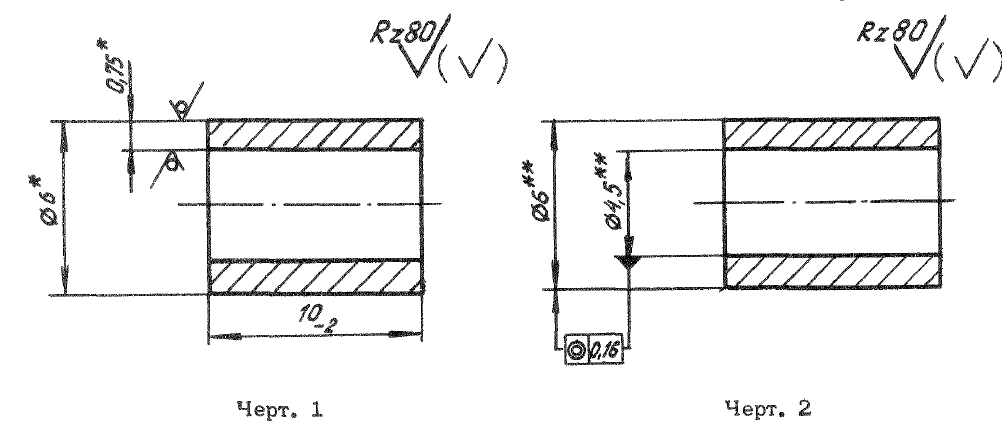

По конструкции пломба является втулкой со сквозным отверстием. Пломба представлена в двух вариантах, с размерами для справок наружный диаметр ф 6 мм и толщину стенки 0,75 мм. И второй вариант с указанием размеров, которые обеспечиваются инструментом. Это наружный диаметр ф6 мм и диаметр отверстия ф4,5 мм. Длина пломбы 10-2 мм. Для второго варианта соосность между наружным и внутренним диаметром 0,16 мм. У пломбы один типоразмер.
Изготавливается пломба методом холодной высадки или методом точения. На пломбах допускается наличие срыва металла в отверстии от просечки, утяжка металла на одном из торцов, выжима металла на одном из торцов и вмятин и следов от инструмента, при условии что данные отклонения не превышают требования технических условий. Пломбы изготовленные высадкой подвергаются термической обработке, отжигу. На пломбы наносится покрытие Ан.Окс.нхр или Хим.Окс.
Масса 1000 штук пломб — не более 0,32 кг.
Подробнее о технических условиях ОСТ 1 00515-71 читать здесь.
Пломба трубчатая имеет сходство с пломбой тип 1 ГОСТ 18677-73 (ознакомиться тут).
Используемая марка материала для пломб АД1М ГОСТ 18475-82. Допускается изготавливать из проволоки АД1 ГОСТ 14838-78, АВчМ ОСТ 1 92005-83 и труб алюминиевых сплавов А5, АВМ, АМцМ ГОСТ 14875-82, АМг2М ОСТ 1 92096-83.
Наименование и обозначение пломбы трубчатой:
Пломба ОСТ 1 10067-71

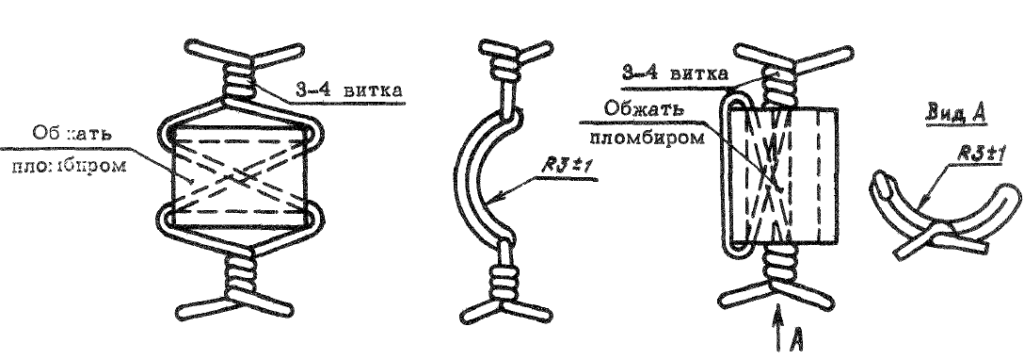

Примеры применения пломбы
Для пломбирования применяется проволока марки КС ГОСТ 792-67 с покрытием Кд9.хр. Для температур более 300оС применять проволоку из стали марки 12Х18Н9Т или 12Х18Н10Т ГОСТ 18143-72.
Через пломбы накрест пропускается проволока, после чего обжимается пломбиром. Обжимной инструмент не только сдавливает пломбу, но и придаёт ей изгиб, радиус R3±1. Концы проволоки скручиваются на 3-4 витка и подгибаются.
Кстати, данные пломбы ещё используются вместе с заглушками предохранительными ОСТ 1 10471-72
