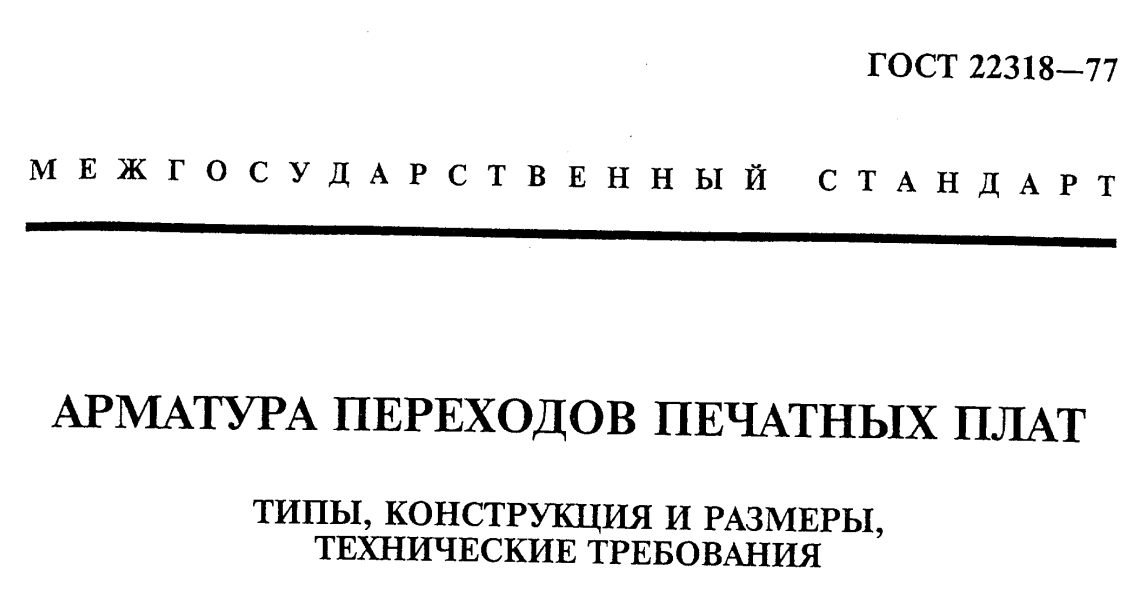

Арматура ПШ ПП ГОСТ 22318-77
Согласно ГОСТ 22318-77 арматура переходов печатных плат предназначена для электрического соединения печатных плат. По конструкции арматура представлена тремя типами: ПТ1 или ПТ2; ПШ и ПП. Про арматуру ПТ можно прочитать здесь. Рассмотрим арматуру ПП и ПШ.

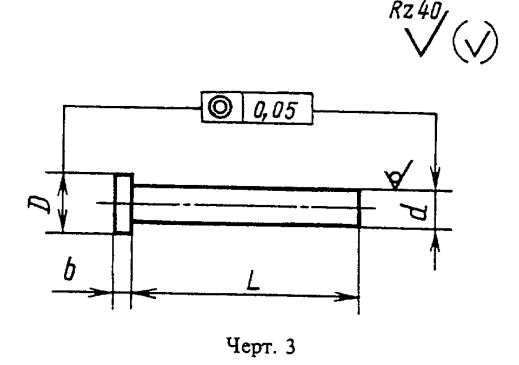

ПШ или переход штырьковый применяется для соединения электрических цепей с опайкой отверстия. Представляет собой штырек с буртиком в виде «гвоздика» схожий с ГОСТ 16840.
Арматура ПШ имеет всего два типоразмера. Размер D может быть 0,7 или 1 мм с допуском -0,1 и -0,25 мм соответственно. Размер d может быть 0,38 и 0,5 мм с допуском от +0,05 до -0,06 мм. При этом следует учитывать, заданную соосность 0,05. Размер b 0,2 и 0,3 мм с допуском 0,05 мм. Размер L 10,3 и 4,2 мм с допуском -0,43 и -0,3 мм.
Арматура ПШ изготавливается из проволоки марки МТ ТУ 16К71-087. В случаях, когда арматура ПШ изготавливается методом холодной высадки следует учитывать, что не допускается местное увеличение диаметра арматуры у основания буртика более чем на 0,2 мм, наличие более трех трещин по контуру буртика приводящих к сколу материала, а также следы по линиям разъема и опорных поверхностей инструмента, превышающие поле допуска на диаметр стержня.
Покрывается арматура ПШ Гор. Пос61.
Масса 1000 штук от 9,43 до 11,08 грамм.

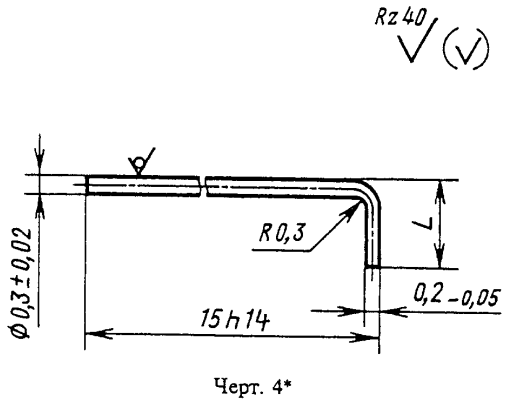

Арматура ПП или переход проволочный применяется для соединения электрических цепей с отгибкой и опайкой на контактную площадку. Представляет собой изделие с проволоки с одним местом гибки. Угол гибки 90о.
Арматура ПП также имеет всего три типоразмера. Размер 15 мм с допуском h14, диаметр проволоки 0,3 мм с допуском 0,02 мм, радиус гибки R 0,3 и диаметр проволоки отогнутой части 0,2 с допуском -0,05мм одинаков для всех типоразмеров. Отличием является длина отогнутой части.
Арматура ПП изготавливается из проволоки марки ММ-0,3 ТУ 16К71-087. Для изготовления используется гибочный станок или с помощью специальной ручной гибочной оснастки. На готовые изделия наносят покрытие О-С(60)3.опл.
В примере условного обозначения указывается тип арматуры, наружный диаметр d, длина L и шифр покрытия. Например, для арматуры ПШ, d=0,38 мм, L=10,3 мм, с покрытием Гор. ПОС61 будет запись такого вида:
Арматура ПШ-0,38х10,3-01 ГОСТ 22318-77
Для арматуры ПП, d=0,3 мм, L=0,95 мм, с покрытием О-С(60)3.опл запись будет выглядеть так:
Арматура ПП-0,3х0,95-02 ГОСТ 22318-77

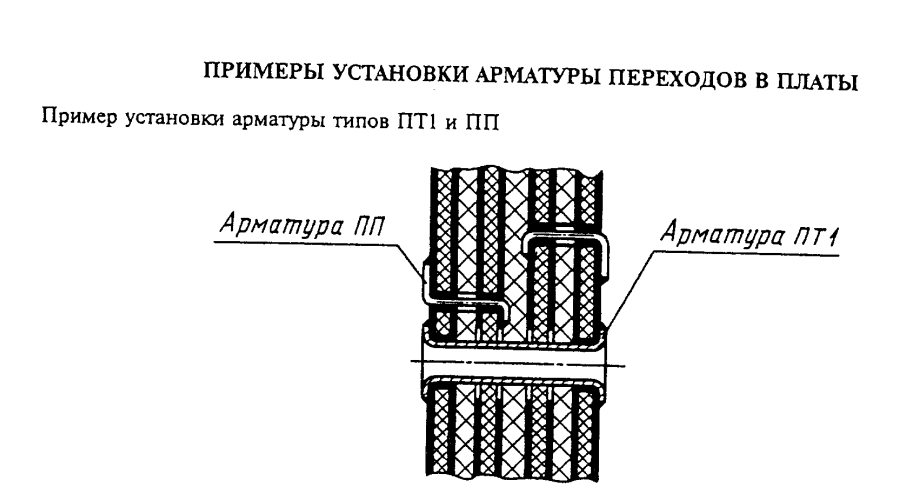

Ниже представлен пример монтажа арматуры ПП.
