Бирки маркировочные ОСТ 1 10727-79
Бирки маркировочные металлические применяемые для маркировки экранированных и смешанных жгутов электрической бортовой сети летательных аппаратов, приборов и агрегатов. Бирки предназначены для эксплуатации в интервале температур от -60 до + 450оС. Стандарт введен в замен ОСТ 1 10727-72.

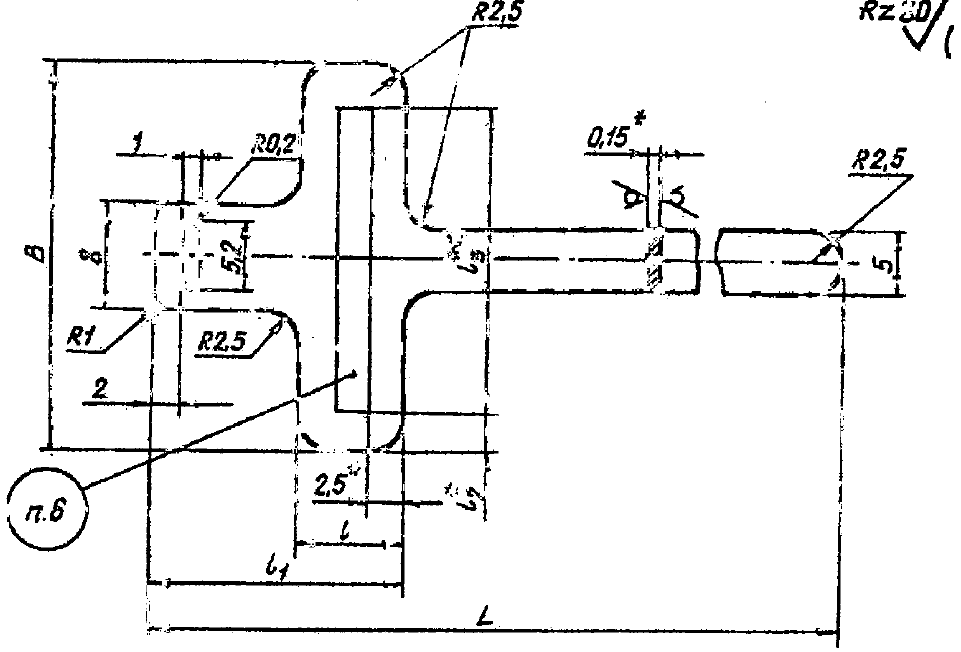

По конструкции бирка представляет собой стандартный вариант бирки с местом для маркировки и хвост для будущего зажима и фиксации на жгуте через паз 1х5,2 мм. Бирка изготавливается только из коррозионной нержавеющей стали толщиной 0,15 мм. В стандарте предусмотрено шесть типоразмеров по ширине и длине бирки. В хвостовой части отсутствуют отверстия, подразумевается, что при монтаже хвостовая часть будет продета через паз, после чего бирка будет затянута, а излишек хвоста подогнут и, возможно, обрезан. Для удобства захода хвостовика в паз, хвостовик имеет радиус R2,5.
| Типоразмер | L, мм | B, мм | Пример обозначения |
| 1 | 30 | 25 | Бирка 1 ОСТ 1 10727-79 |
| 2 | 30 | 40 | Бирка 2 ОСТ 1 10727-79 |
| 3 | 40 | 25 | Бирка 3 ОСТ 1 10727-79 |
| 4 | 40 | 40 | Бирка 4 ОСТ 1 10727-79 |
| 5 | 170 | 35 | Бирка 5 ОСТ 1 10727-79 |
| 6 | 170 | 50 | Бирка 6 ОСТ 1 10727-79 |
Для производства бирок используется лента марки 12Х18Н10Т мягкая ТУ 14-1-652-73. Возможно изготовление из ленты 12Х18Н10Т-М(мягкой)-НТ(нормальной точности)-3(третий вид поверхности)-НО(необрезанная)-толщиной 0,15 мм ГОСТ 4986-79. На бирки наносится покрытие Хим.Пас.
На готовые бирки наносится маркировка в соответствии с требованиями ОСТ 1 00031-79, ударным способом на глубину 0,05 мм.
Маркировка обозначения бирки и клеймо приёмки наносится для этикетку для партии деталей.
Технические требования и условия ОСТ 1 00571-79 (посмотреть).
В примере обозначения указывается только типоразмер бирки. Например, бирка типоразмера три:
Бирка 3 ОСТ 1 10727-79
