Шайбы стопорные ГОСТ 13466-77
Уменьшенные стопорные шайбы с носком, класс точности А ГОСТ 13466-77, предназначенные для стопорения шестигранных гаек и болтов с шестигранной головкой с уменьшенными размерами под ключ, с диаметром резьбы от 6 до 24 мм. Стандарт введён взамен предыдущей версии ГОСТ 13466-68 и переиздан позже в 1980, 1983, 1987, 1998 гг..

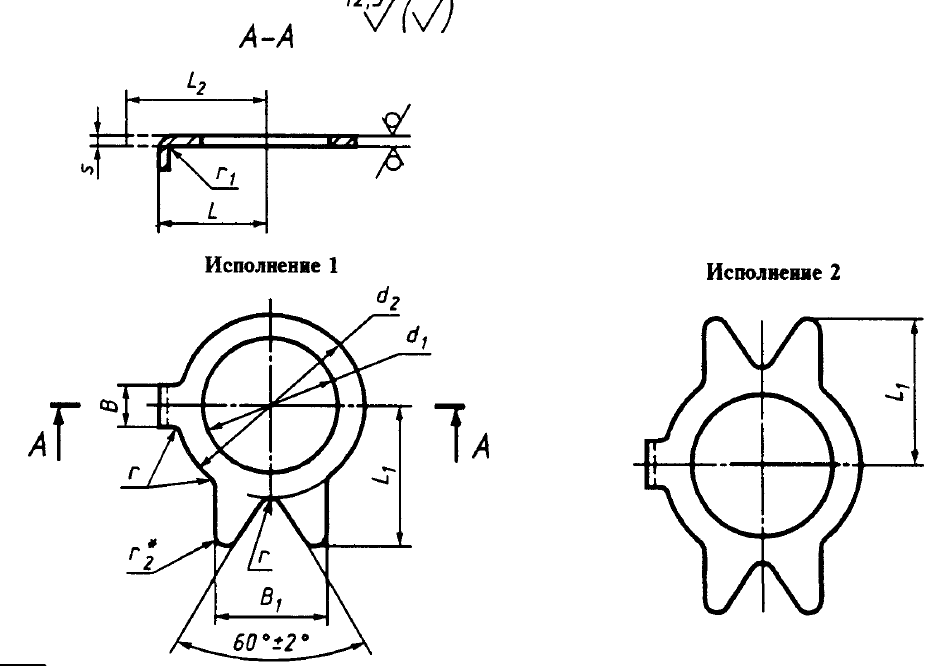

По конструкции шайба имеет «носок» и несколько «лапок» для гибки. Гибка «носка» совершается при изготовление, а другая (лапки) отгибаются при монтаже. Стопорная шайба может быть изготовлена в двух исполнениях. Во втором исполнении добавлена ещё один «носок».
Шайбы выбираются исходя из номинального диаметра резьбы болта или гайки d, и может быть от 6 до 24 мм. Диаметры 14, 18 и 22 мм применять не рекомендуется. Толщина материла шайб от 0,8 мм до 1,2 мм. Допускается по соглашению между изготовителем и потребителем производство шайб с другой толщиной.
Допускается изготавливать шайбы с предварительно отогнутыми лапками под углом ⩽ 15о до диаметра размера d2, с радиусом гибки R 1,6 мм. Допускается изготавливать стопорные шайбы с лапками без скругления концов радиусом r2. По соглашению с потребителем производитель может изготавливать шайбы без углового выреза 60о ±2о.
Стопорные шайбы изготавливаются на участке штамповки в несколько этапов технологических операций. Технические требования согласно ГОСТ 18123-82. Материалы из которых могут быть изготовлены шайбы достаточно разнообразен, от обычных углеродистых сталей и до цветных сплавов. Например возможно изготовление шайб из бронзы марки БрАМц9-2 или латуни марки Л63. Также, допускается использование других марок, если есть согласие потребителя.
| d | S | Обозначение |
|---|---|---|
| 6 | 0.8 | Шайба 6.ХХ.ХХХ ГОСТ 13466-77 Шайба 2.6.ХХ.ХХХ ГОСТ 13466-77 |
| 8 | 1 | Шайба 8.ХХ.ХХХ ГОСТ 13466-77 Шайба 2.8.ХХ.ХХХ ГОСТ 13466-77 |
| 10 | 1 | Шайба 10.ХХ.ХХХ ГОСТ 13466-77 Шайба 2.10.ХХ.ХХХ ГОСТ 13466-77 |
| 12 | 1 | Шайба 12.ХХ.ХХХ ГОСТ 13466-77 Шайба 2.12.ХХ.ХХХ ГОСТ 13466-77 |
| 14 | 1.2 | Шайба 14.ХХ.ХХХ ГОСТ 13466-77 Шайба 2.14.ХХ.ХХХ ГОСТ 13466-77 |
| 16 | 1.2 | Шайба 16.ХХ.ХХХ ГОСТ 13466-77 Шайба 2.16.ХХ.ХХХ ГОСТ 13466-77 |
| 18 | 1.2 | Шайба 18.ХХ.ХХХ ГОСТ 13466-77 Шайба 2.18.ХХ.ХХХ ГОСТ 13466-77 |
| 20 | 1.2 | Шайба 20.ХХ.ХХХ ГОСТ 13466-77 Шайба 2.20.ХХ.ХХХ ГОСТ 13466-77 |
| 22 | 1.2 | Шайба 22.ХХ.ХХХ ГОСТ 13466-77 Шайба 2.22.ХХ.ХХХ ГОСТ 13466-77 |
| 24 | 1.2 | Шайба 24.ХХ.ХХХ ГОСТ 13466-77 Шайба 2.24.ХХ.ХХХ ГОСТ 13466-77 |
В примере условного обозначения указывается номинальный диаметр резьбы, номер группы материала, номер шифра покрытия и толщина покрытия. Например, для шайбы с диаметром 10 мм, группой материала 03, с покрытием 01 с толщиной 6мкм, запись будет такого вида:
Шайба 10.03.016 ГОСТ 13466-77
Для шайбы второго исполнения с диаметром 12, группой материала 32, с шифром покрытия 13, толщиной 6 мкм:
Шайба 2.12.32.136 ГОСТ 13466-77
