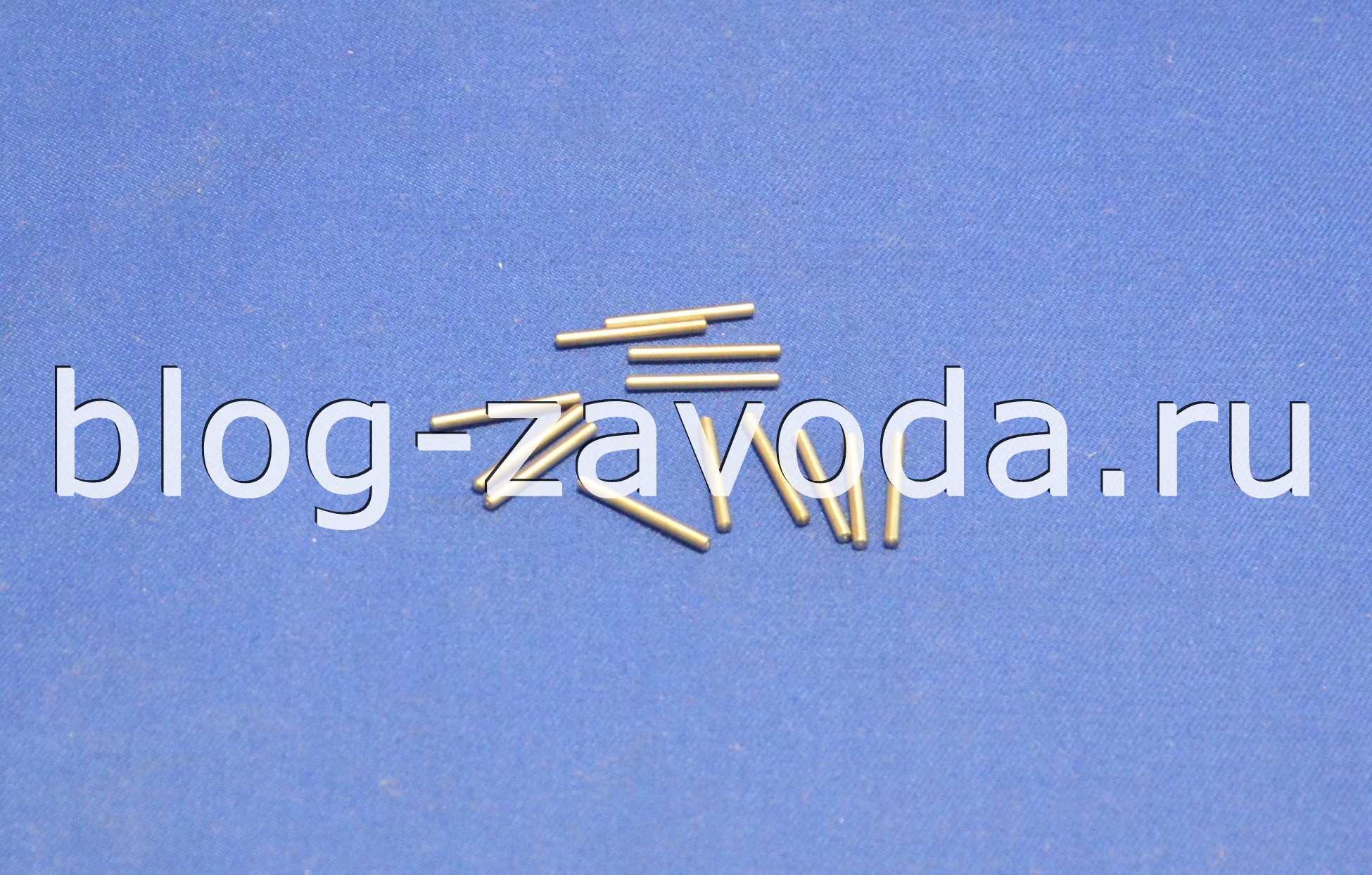

Штифт ГОСТ 3128-70
Штифты цилиндрические незакаленные классов точности А, В и С, и диаметром от 0,6 мм до 50 мм.

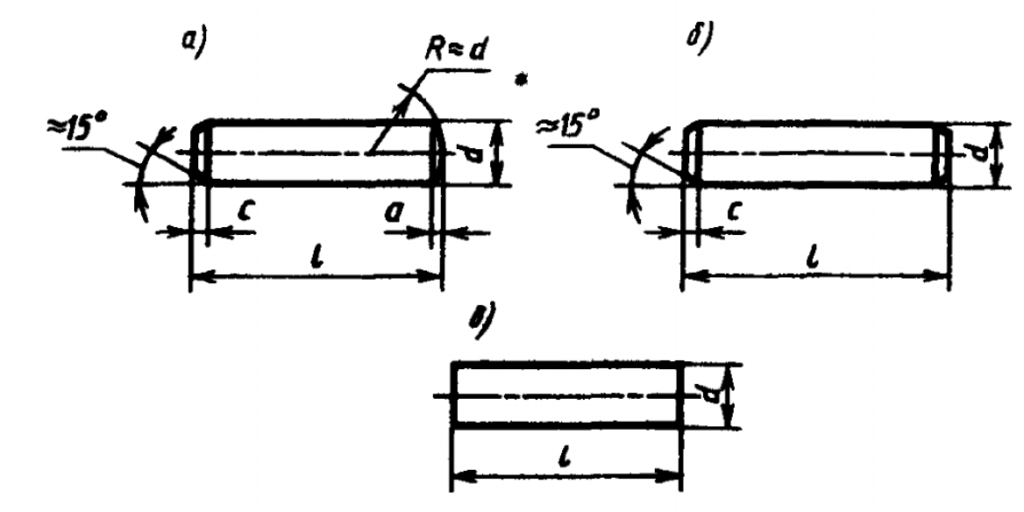

Штифты изготавливаются в трёх исполнениях:
а) штифт исполнения 1 с классом точности А имеет с одного торца имеет фаску угол которой, примерно, равен 15о, размер «c» определяется по таблице, а с другого торца выполнена радиус с размером R=d, где d — это диаметр штифта, размер «а» определяется по таблице.
б) штифт исполнения 2 с классом точности В с двух сторон фаску угол которой, примерно, равен 15о. Размеры фасок «с» определяются по таблице.
в) штифт исполнения 3 с классом точности С не имеет фасок или радиусов, самый простой штифт.
Длина штифта начинается от 2 мм для диаметров 0,6-0,8 мм и может быть до 280 мм для диаметров от 16 до 50 мм. Штифты диаметром 1,6 и 32 применять не рекомендуется.
В большинстве случаев, штифты изготавливают методом точения. Для самых простых штифтов небольшого размера, в некоторых случаях, используют станки холодной высадки. Марка материала, как и вариант покрытия,. согласовывается с потребителем.
Штифты соответствуют требованиям стандарта, а также соответствуют техническим условиям ГОСТ 26862-86.
Согласно рекомендациям по установке, посадки в штифтовых соединениях с цилиндрическими штифтами для исполнения №1:
- С натягом K7/m6, N7/m6
- Переходная H7/m6
- С зазором F7/m6

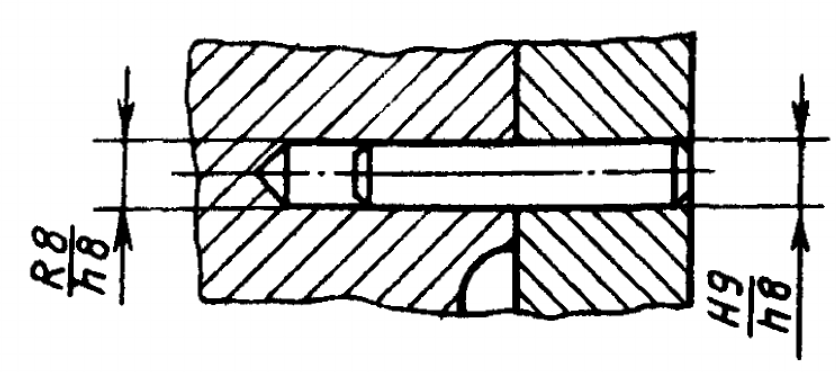

Для исполнения №2:
- Переходные R8/h8, H9/h8
Для исполнения №3 один вариант H12/h11.
В примере условного обозначения указывается наименование, исполнение, диаметр d, длина L и покрытие. Например, для штифта исполнения 1, диаметром 3 мм, длиной 10 мм и без покрытия, будет запись такого вида:
Штифт 3х10 ГОСТ 3128-70
Для штифта исполнения 2, диаметром 10 мм, длиной 60 мм, с химическим окисным покрытием пропитанным маслом:
Штифт 2.10х60.Хим.Окс.прм ГОСТ 3128-70
Для штифта исполнения 3, диаметром 20 мм, длиной 180 мм, с химическим окисным покрытием пропитанным маслом:
Штифт 3.20х120.Хим.Окс.прм ГОСТ 3128-70
