Заготовка трубчатого наконечника ГОСТ 18714-81

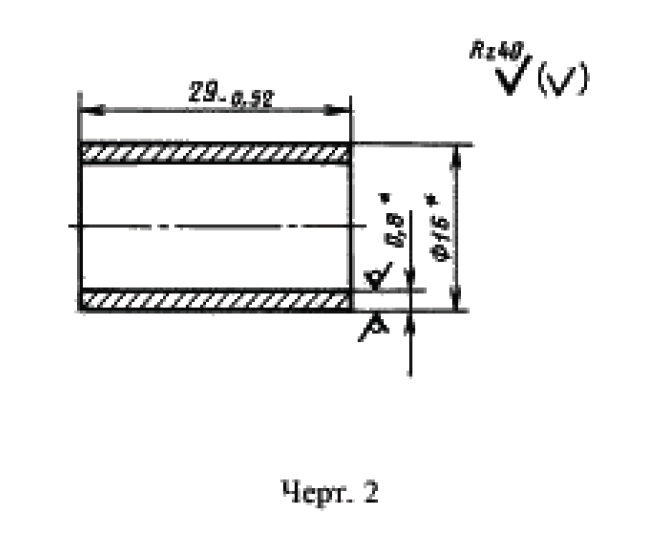

Заготовка трубчатого наконечника ГОСТ 18714-81 изготавливается в одном исполнении и с определёнными размерами. Типоразмерный ряд не предусмотрен. По конструкции заготовка наконечника представляет собой трубку с наружным диаметром 16 мм, внутренним диаметром 14,4 мм (теоретически), толщиной стенки 0,8 мм, длиной 29 мм.
Используются трубчатые наконечники в заделке проводов заземления ГОСТ 18714-81. Для производства заготовок используются трубы медные, марки М1, М2 и М3. При этом трубы должны соответствовать ГОСТ 617, а марки меди ГОСТ 859.
Преимущественно, заготовки трубчатого наконечника изготавливают на токарных станках, используя трубы, у которых прокатный размер совпадает или практически совпадает с размерами заготовок.
В зависимости от типа используемой плетёнки в проводах заземления, заготовки покрываются оловом ГОСТ 860 для проводов с плетёнкой ПМЛ 16х24Т, припоем ПОС-61 ГОСТ 21930 или олово-свинец ГОСТ 9.306 для проводов заземления с плетёнкой ПМЛ 16х24.

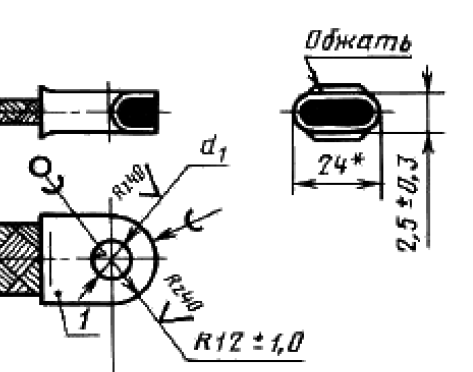

При заделке плетёнки наконечниками, производят обжатие заготовок с отступом от внутренней кромки наконечника не более 2 мм. Просечку отверстий и обрубку краев заготовки наконечника производят по размерам, указанным в чертеже, и только после их обжатия.
