Держатель К ГОСТ 17020-78
Держатели типа К предназначены для крепления кабелей и трубопроводов. В стандарте показаны два исполнения держателей: К1 и К2.

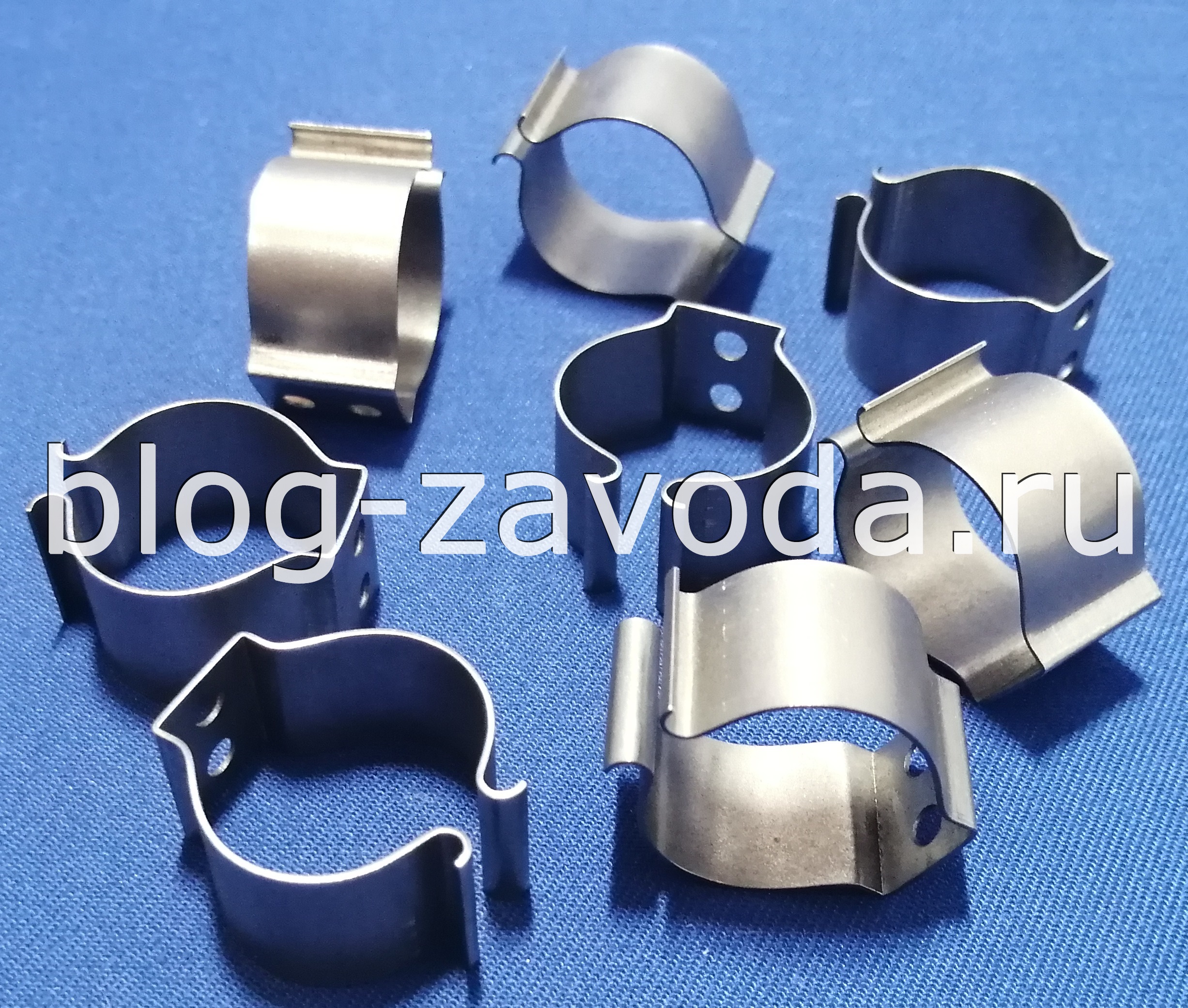

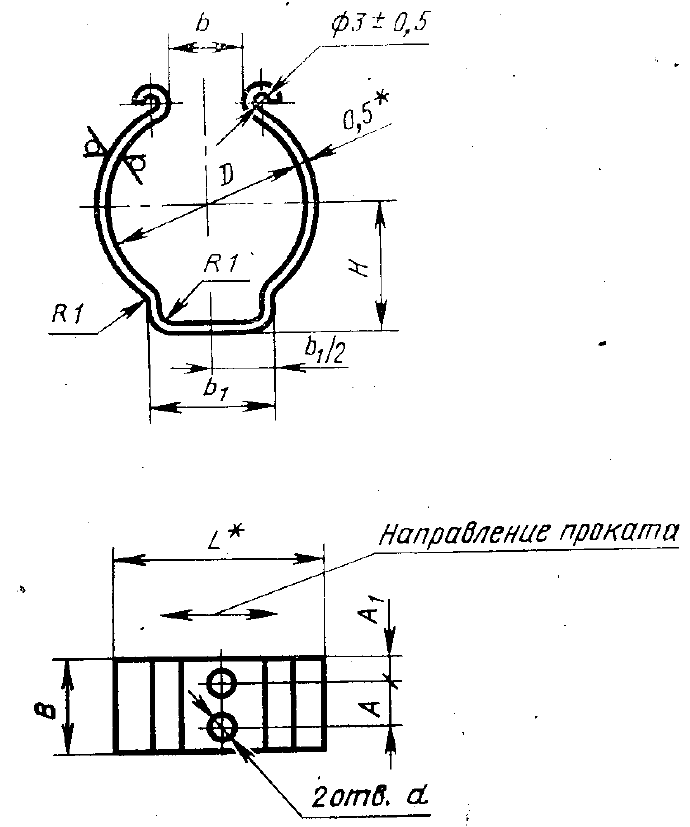

Конструкция держателя К1 ГОСТ 17020-78 позволяет фиксировать кабель без использования метизов. Радиусная форма держателя позволяет отгибать створки в стороны для захода кабеля, после чего створки возвращаются на место. В основании предусмотрены отверстия для крепления держателя к поверхности, а также некоторое пространство для шляпки метизов. На концах держателя выполнена закрутка для увеличения жесткости и удобства установки кабеля.
Типоразмерный ряд держателей К1 состоит из одиннадцати размеров внутреннего диаметра D, и может быть от 10 и до 60 мм. Толщина материала 0,5 мм для всех размеров. Для производства используется сталь марки 25, по согласованию с потребителем допускается использовать другую марку стали.

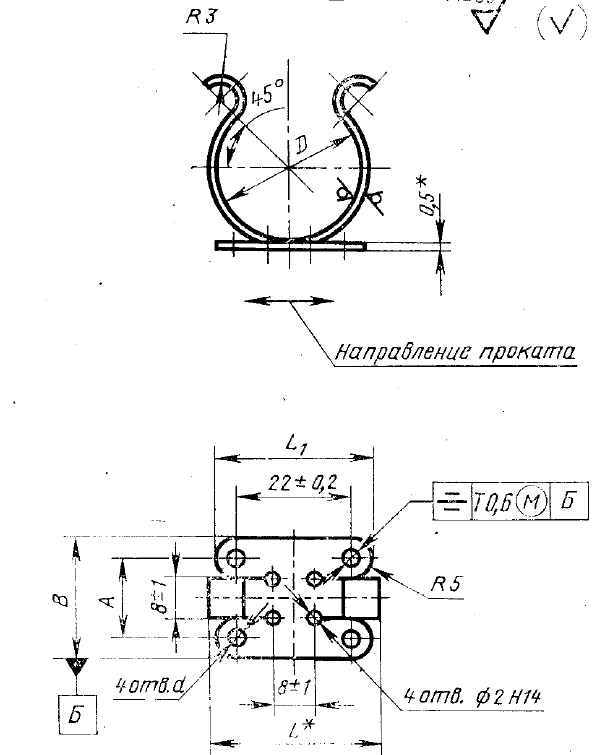

Держатель К2 ГОСТ 17020-78 в сравнении с держателем К1 имеет отличия в основании для крепления, а также другой угол и диаметр завертки. Крепежные отверстия d вынесены наружу и не мешают посадки кабеля в держатель. В остальном держатели схожи. Типоразмеров держателя К2 всего четыре, с размером D: 10, 18, 30 и 50 мм. Для изготовления используется сталь толщиной 0,5 мм, марки 25 ГОСТ 2284.
Изготавливают держатели на участке штамповки многооперационным методом с использованием штампов и специальной технологической оснастки. Во всех гибочных или формовочных операциях обязательно учитывают направление проката металла в полосе и заготовках. Готовые держатели покрываются цинком радужным или кадмием радужным. Толщина выбранного покрытия 15 микрон.
В примере условного обозначения указывается наименование, внутренний диаметр D, диаметр отверстия под крепление d, марку стали и вариант покрытия. Например, для держателя первого исполнения, с диаметром D=30 мм, d=3,4 мм, из стали марки 25 и покрытия радужный цинк, будет запись в виде:
Держатель К1-30-3,4-25-Ц15.хр ГОСТ 17020-78
Для держателя второго исполнения с диаметром D=50 мм, d=4,5 мм, из стали марки 20 и покрытия радужный кадмий, будет запись в виде:
Держатель К2-50-4,5-20-Кд15.хр ГОСТ 17020-78
