Шайба КС8.949.000 ОСТ 4Г 0.010.016

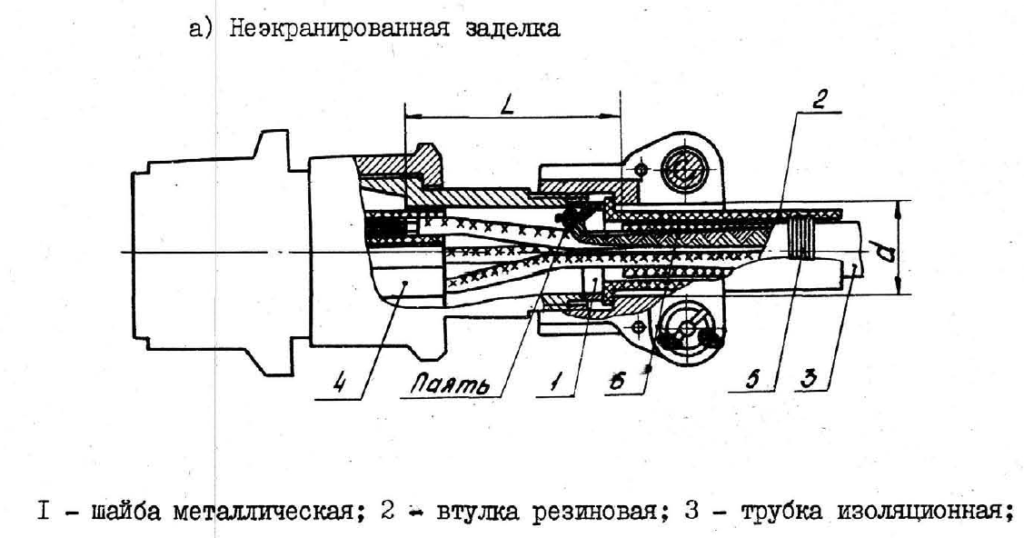

Шайба КС8.949.000 СКИД 758.494.001 ОСТ 4Г 0.010.016 применяется в монтаже соединителей типов 2РМ14, 2РМ18, 2РМ22.

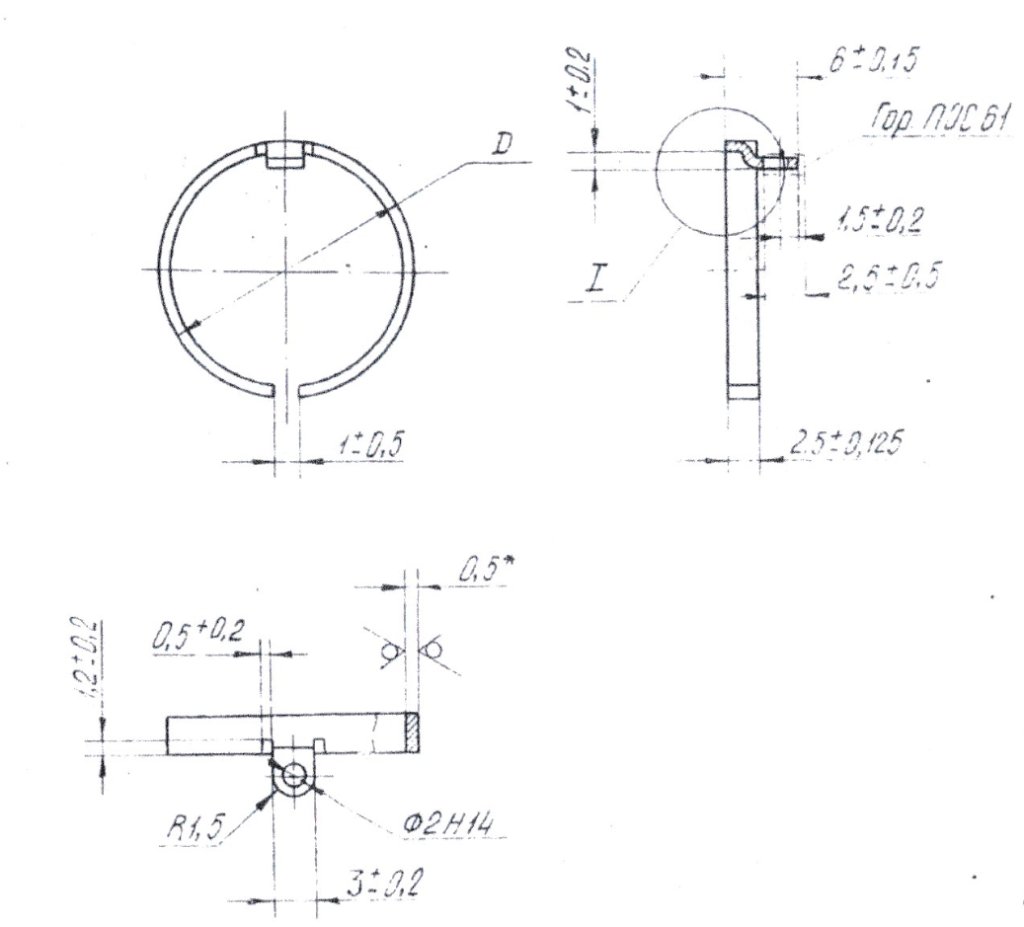

Несмотря на название, шайба по конструкции не является обычной плоской шайбой, а выполнена из листового металла в виде кольца. В шайбе предусмотрено ушко для будущей пайки при заделки наборных кабелей в соединители 2РМ14(18 или 22). Для трех типов соединителей представлены три исполнения шайбы и с разными размерами внутреннего диаметра. D=8,5 мм, 12,5 мм или 15,5 мм.
Для производства шайб используется латунный листовой прокат марки Л63, толщиной 0,5 мм для всех размеров. Изготавливается шайба при помощи специального гибочного инструмента и оснастки, в несколько операций, сначала формируется ушко с местом перегиба, после чего производится формирование кольца шайбы. Учитывая малые размеры шайбы процесс производства небыстрый. Готовые шайбы покрываются покрытием Кд12.хр или Н3.О-Ви(99,7)9.
| D, мм | Обозначение | По классификатору ЕСКД |
| 8,5 | Шайба КС8.949.000 ОСТ 4Г 0.010.016 | СКИД 758.494.001 |
| 12,5 | Шайба КС8.949.000-01 ОСТ 4Г 0.010.016 | СКИД 758.494.001-01 |
| 15,5 | Шайба КС8.949.000-02 ОСТ 4Г 0.010.016 | СКИД 758.494.001-02 |
В примере условного обозначения, в зависимости от требуемого размера D, указывается номер КС или СКИД, или всё вместе. Так, для шайбы с диаметром D=12,5 мм, запись будет такая:
Шайба КС8.949.000-01 ОСТ 4Г 0.010.016
или
Шайба СКИД 758.494.001-01 ОСТ 4Г 0.010.016
или
Шайба КС8.949.000-01 СКИД 758.494.001-01 ОСТ 4Г 0.010.016
