Арматура ПТ1 ПТ2 ГОСТ 22318-77

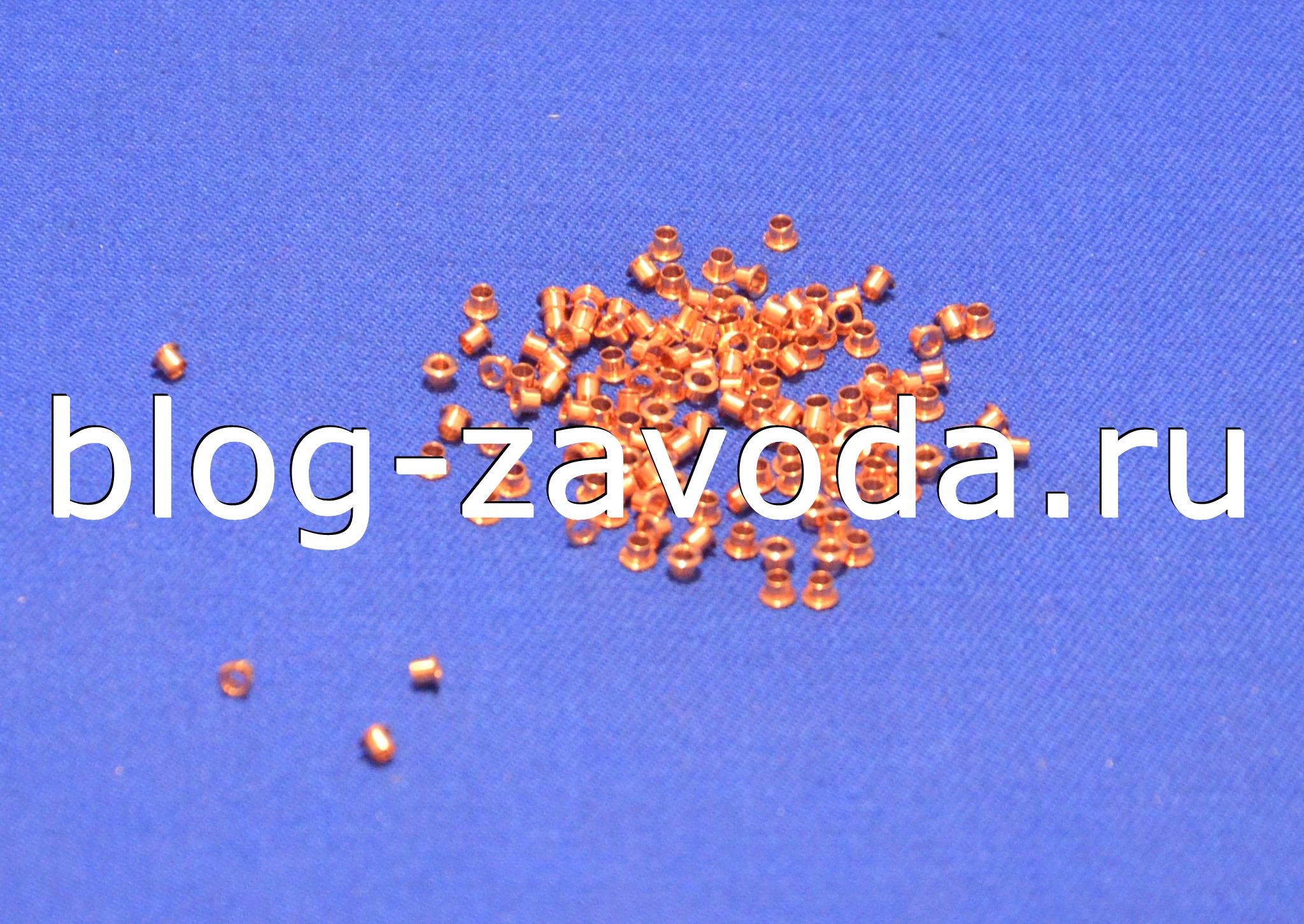

Согласно ГОСТ 22318-77, арматура переходов печатных плат предназначена для электрического соединения печатных плат. По конструкции арматура представлена тремя типами: ПТ1 (или ПТ2), ПШ и ПП. Про арматуру ПШ и ПП можно прочитать здесь. Рассмотрим арматуру ПТ1 и ПТ2.
ПТ1 и ПТ2 предназначены для применения в соединениях электрических цепей, расположенных в разных слоях платы, и подключения выводов электрорадиоизделий, устанавливаемых в отверстия арматуры.

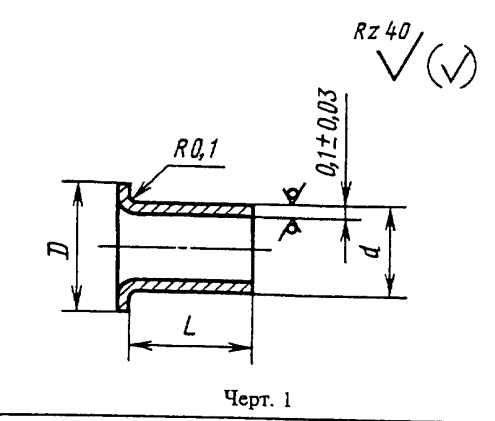

ПТ1, или переход трубчатый, представляет собой трубку, один торец которой развальцован под фланец с углом 90о (с прямым фланцем). Толщина стенки трубки 0,1 мм с допуском 0,03 мм для всех типоразмеров.
Типоразмерный ряд отличается длиной L, наружным диаметром d и диаметром D с допуском h12. Так как арматура является малоразмерным изделием, то масса 1000 штук самого большого размера не превышает 26,6 грамм.

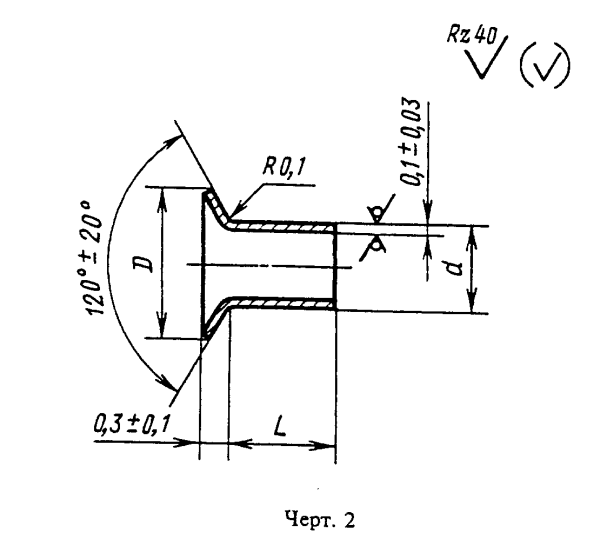

Арматура ПТ2 отличается по конструкции от ПТ1 развальцовкой фланца с углом 120о с допуском 20о (с коническим фланцем). В остальном арматура ПТ2 схожа с ПТ1.
Арматура изготавливается из марки меди М2 ГОСТ 859, покрывается Гор. Пос61 ГОСТ 9.306, и имеет шифр покрытия «01». Изготовление предусмотрено методом высадки, но бывают ситуации, когда арматуру вытачивают на токарных автоматах.
На внутреннем и наружном радиусе допускается наличие заусенца, если заусенец размером не более 0,03 мм. На фланце после высадки допускается наличие не более трёх мест разрывов, приводящих к нарушению целостности фланцев.
В примере условного обозначения указывается тип арматуры, наружный диаметр d, длина L и шифр покрытия. Например, для арматуры ПТ1, d=1 мм, L=1,9 мм, с покрытием Гор. ПОС61 будет запись такого вида:
Арматура ПТ1-1х1,9-01 ГОСТ 22318-77
Ниже представлен пример монтажа арматуры ПТ1 и ПТ2.
Если Вам требуется помощь в поиске производителя и размещении заказа на изготовление арматуры ПТ1 и ПТ2 ГОСТ 22318-77, Вы можете обратиться к нам, заполнив форму ниже.
