Лепестки ГОСТ 22376-77
Лепестки односторонние, закрепляемые винтами или заклепками, и предназначенные для электромонтажа элементов пайкой.
В стандарте предусмотрено три типа лепестков, в каждом типе по три исполнения. По конструкции лепесток совмещает в себе зажимную часть в виде шайбы и хвостовую часть. Зажимной частью лепесток прикрепляется к поверхности платы или другого материала, к хвостовой части припаивается провод.

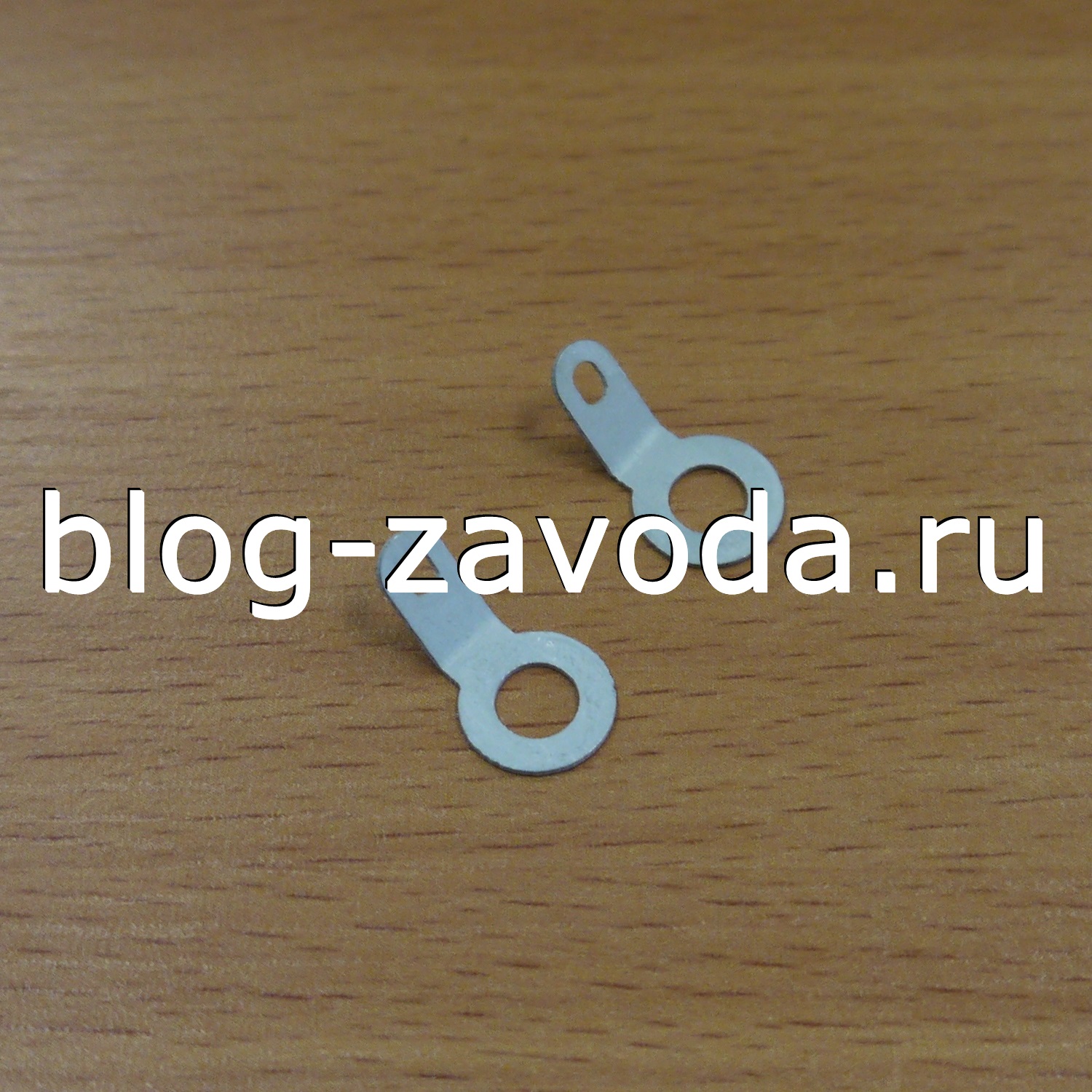

Лепесток первого типа является самым простым вариантом из представленных в стандарте. Основное исполнение — первое, остальные два исполнения отличаются от первого наличием угла гибки хвостовой части. Для второго исполнения угол равен 45о, для третьего исполнения угол равен 90о. Лепесток тип 1 имеет большой типоразмерный ряд, градация определяется по диаметру d внутреннего отверстия, начиная с 1,2 мм и заканчивая 19 мм.

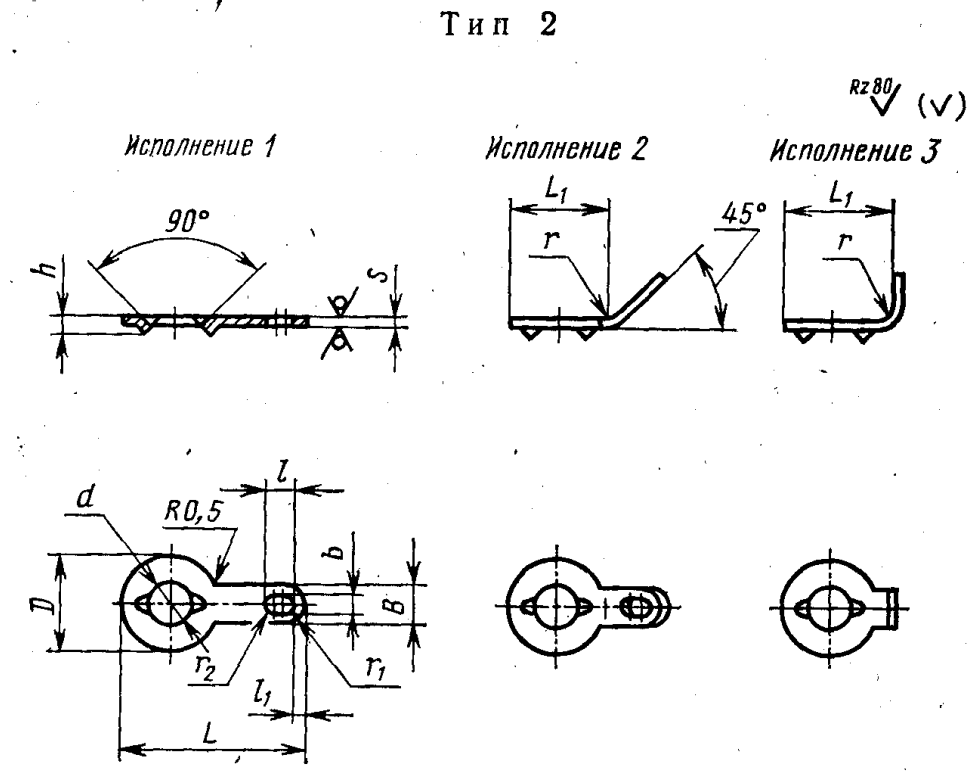

Лепесток второго типа отличается от первого наличием «зубцов» для более устойчивого положения в закрепляемом материале. В остальном второй тип повторяет первый. Размерный ряд ограничен диаметром до d 10,5 мм.

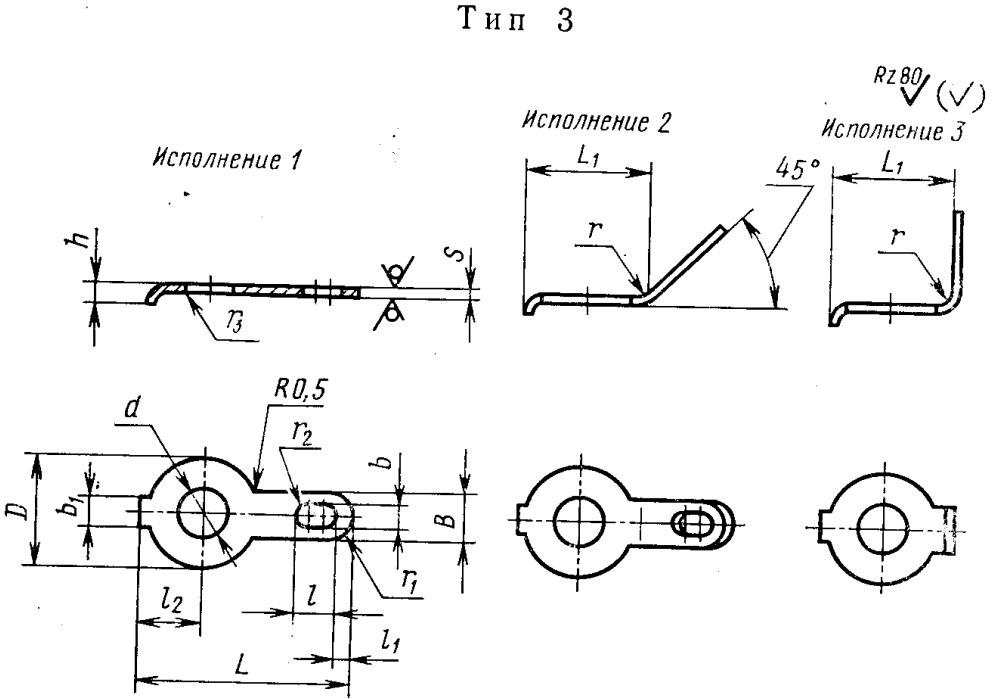

Лепесток третьего типа изготавливается с дополнительным хвостиком, с углом гибки 90о. В остальном третий тип полностью повторяет первый. Размерный ряд ограничен диаметром до d 6,4 мм.
Лепестки изготавливаются из латуни ГОСТ 15527-70, а также есть возможность заменить на марки Л68, Л90. Толщина лепестков выбирается в зависимости от типоразмера, и может быть 0,3 или 0,5 мм. Поставляется материал в виде штрипса (ленты).
Серийное производство лепестков подразумевает наличие штампа или штампов, выполняющих за один или несколько циклов полное изготовление лепестка. При этом геометрия отверстия размера d лепестка второго типа будет иметь отличие от первого типа и не будет круглым.
Готовые лепестки покрываются гальваническим покрытием согласно предоставленным вариантам. Контролируется покрытие по ГОСТ 9.301-86. Покрытие Н1-3.О-Ви(99,8)6 применяется, если иглообразование не влияет на работоспособность изделия. Допускается сдача лепестков без покрытия.
В примере условного обозначения указывается тип лепестка, выбранное исполнение, диаметр отверстия под крепление, длина и шифр покрытия. Например, для лепестка тип 1, исполнение 1, диаметр отверстия 5,3 мм, длина 20 мм, покрытие Никель 6 микрон, будет запись такого вида:
Лепесток 1-1-5,3х20-03 ГОСТ 22326-77
В случаях, когда лепестки изготавливаются из другой марки латуни, к примеру, из Л90, запись будет такого вида:
Лепесток 1-1-5,3х20-Л90-03

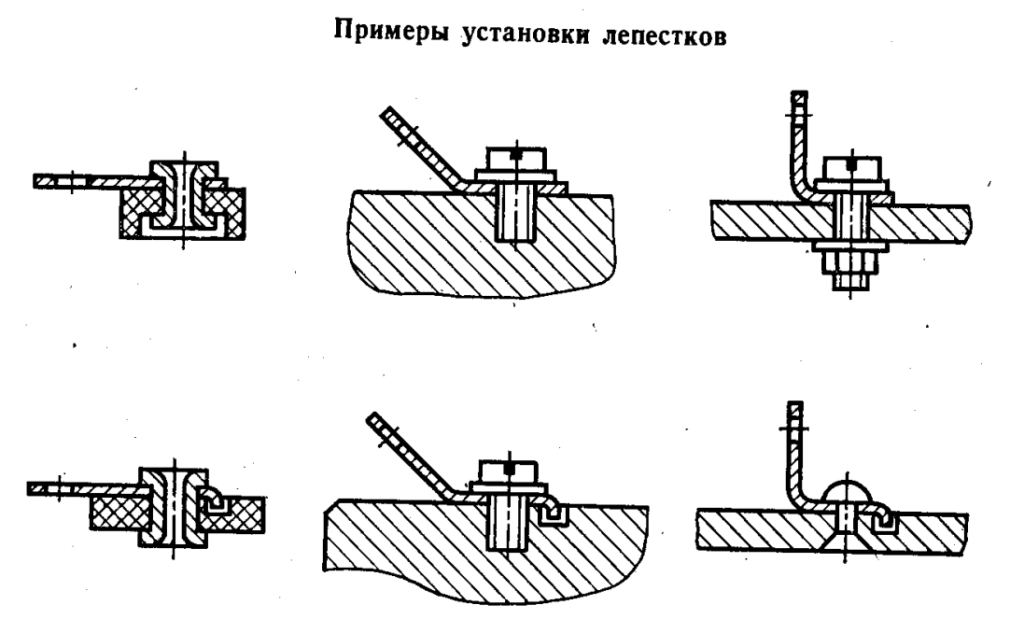

Пример монтажа лепестков ГОСТ 22326-77
На примере установки показано, что лепестки закрепляются в неметаллах заклёпками, а в металлических изделиях — винтами в глухое отверстие или винтами с шайбой и гайкой, если отверстие сквозное.
