Хомут ГОСТ 24137-80

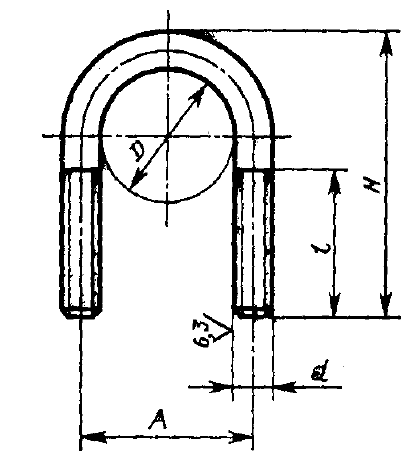

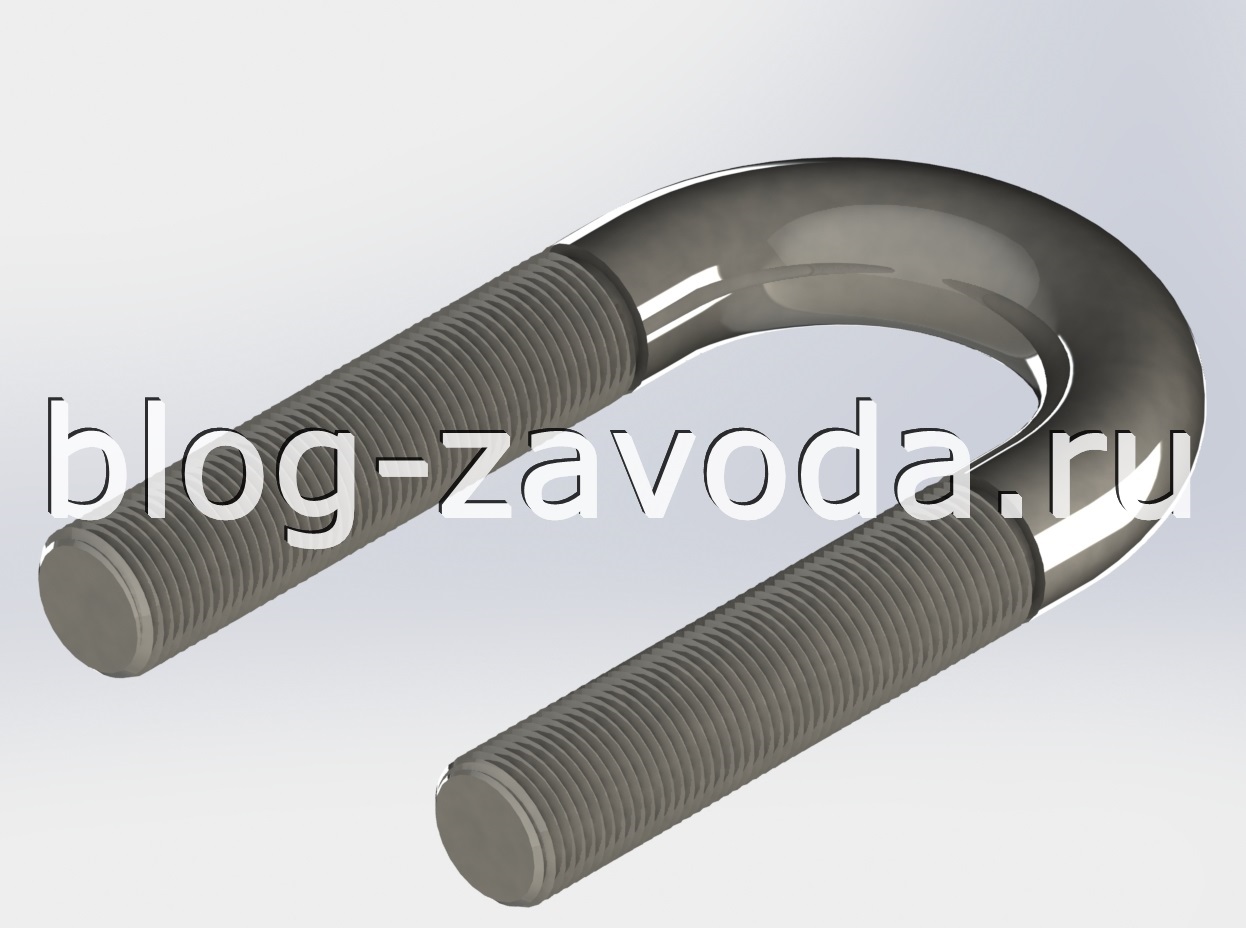

Хомуты ГОСТ 24137-80 является деталями крепления трубопроводов. По конструкции хомут выполнен из прутка в виде буквы «П», с внутренним радиусом гибки с соответствии с диаметром трубопровода. На концах хомута предусмотрена резьба для будущего соединения с ответной частью или с креплением на стенах. Для удобства закручивания гайки на торцах скобы выполнены фаски. Допуск параллельности и перекос осей поверхности d не должны быть более 2 мм.

Типоразмер хомута определяется диаметром трубопровода, размер D. Стандартом предусмотрены диаметры от 14 и до 540 мм. Диаметры D=14-16 мм изготавливаются с диаметром резьбы М6, D=22-45 с резьбой М8, D=50-65 с резьбой М10, D=70-115 мм c резьбой М12, D=120-200 мм с резьбой М16, D=210-380 мм с резьбой М20, D=430-540 мм с резьбой М24.

Посмотреть типоразмеры хомутов ГОСТ 24137-80

D	d	Обозначение
14	М6	Хомут 14-Ст20 ГОСТ 24137-80
16		Хомут 16-Ст20 ГОСТ 24137-80
18		Хомут 18-Ст20 ГОСТ 24137-80
20		Хомут 20-Ст20 ГОСТ 24137-80
22	М8	Хомут 22-Ст20 ГОСТ 24137-80
25		Хомут 25-Ст20 ГОСТ 24137-80
28		Хомут 28-Ст20 ГОСТ 24137-80
32		Хомут 32-Ст20 ГОСТ 24137-80
36		Хомут 36-Ст20 ГОСТ 24137-80
40		Хомут 40-Ст20 ГОСТ 24137-80
45		Хомут 45-Ст20 ГОСТ 24137-80
50	М10	Хомут 50-Ст20 ГОСТ 24137-80
55		Хомут 55-Ст20 ГОСТ 24137-80
60		Хомут 60-Ст20 ГОСТ 24137-80
65		Хомут 65-Ст20 ГОСТ 24137-80
70	М12	Хомут 70-Ст20 ГОСТ 24137-80
75		Хомут 75-Ст20 ГОСТ 24137-80
80		Хомут 80-Ст20 ГОСТ 24137-80
85		Хомут 85-Ст20 ГОСТ 24137-80
90		Хомут 90-Ст20 ГОСТ 24137-80
95		Хомут 95-Ст20 ГОСТ 24137-80
100		Хомут 100-Ст20 ГОСТ 24137-80
105		Хомут 105-Ст20 ГОСТ 24137-80
110		Хомут 110-Ст20 ГОСТ 24137-80
115		Хомут 115-Ст20 ГОСТ 24137-80
120	М16	Хомут 120-Ст20 ГОСТ 24137-80
125		Хомут 125-Ст20 ГОСТ 24137-80
130		Хомут 130-Ст20 ГОСТ 24137-80
135		Хомут 135-Ст20 ГОСТ 24137-80
140		Хомут 140-Ст20 ГОСТ 24137-80
145		Хомут 145-Ст20 ГОСТ 24137-80
150		Хомут 150-Ст20 ГОСТ 24137-80
155		Хомут 155-Ст20 ГОСТ 24137-80
160		Хомут 160-Ст20 ГОСТ 24137-80
165		Хомут 165-Ст20 ГОСТ 24137-80
170		Хомут 170-Ст20 ГОСТ 24137-80
175		Хомут 175-Ст20 ГОСТ 24137-80
180		Хомут 180-Ст20 ГОСТ 24137-80
185		Хомут 185-Ст20 ГОСТ 24137-80
190		Хомут 190-Ст20 ГОСТ 24137-80
195		Хомут 195-Ст20 ГОСТ 24137-80
200		Хомут 200-Ст20 ГОСТ 24137-80
210	М20	Хомут 210-Ст20 ГОСТ 24137-80
225		Хомут 225-Ст20 ГОСТ 24137-80
245		Хомут 245-Ст20 ГОСТ 24137-80
260		Хомут 260-Ст20 ГОСТ 24137-80
275		Хомут 275-Ст20 ГОСТ 24137-80
300		Хомут 300-Ст20 ГОСТ 24137-80
330		Хомут 330-Ст20 ГОСТ 24137-80
360		Хомут 360-Ст20 ГОСТ 24137-80
380		Хомут 380-Ст20 ГОСТ 24137-80
430	М24	Хомут 430-Ст20 ГОСТ 24137-80
455		Хомут 455-Ст20 ГОСТ 24137-80
490		Хомут 490-Ст20 ГОСТ 24137-80
540		Хомут 540-Ст20 ГОСТ 24137-80

В таблице представленные обозначения для примера и без указания покрытия.

---

Изготавливаются хомуты из материалов в соответствии с ГОСТ 2590-71 или ГОСТ 7417-75. Марка стали и покрытие определяется потребителем в зависимости от условий эксплуатации. ГОСТ 24140-80 регламентирует технические требования.

Производство хомутов начинается с участка заготовки. В зависимости от диаметра прутка заготовки нарезают на ленточнопильном или на токарных станках. На заготовках делают фаски, после чего производят накатку или нарезку резьбы. Далее производятся гибка на гибочных станках типа 2D. Крупные диаметры гнутся с предварительным местным подогревом в области гиба. Во время гибки следят за отсутствием перекоса осей, так как допуск на перекос не более 2 мм. Готовые хомуты отправляются на гальванику для получения покрытия с защитными свойствами. По согласованию допускается передача хомутов потребителю без покрытия.

В примере условного обозначения указывается диаметр трубопровода, марка стали и покрытие. Для хомута с диаметром D=50, из марки стали Ст20, с покрытием Ц9.хр, запись будет такого вида:

Хомут 50-Ст20-Ц9.хр ГОСТ 24137-80

---

---
