Муфты сращивания ОСТ 1 12273-77
Муфты сращивания предназначаются для соединения и разветвления проводов бортовой электрической сети летательных аппаратов, в том числе для перехода с большего сечения провода на меньшее, переход с двух проводов на один провод, подсоединения дополнительных проводов к запасным проводам, соединение проводов поврежденных в процессе эксплуатации.

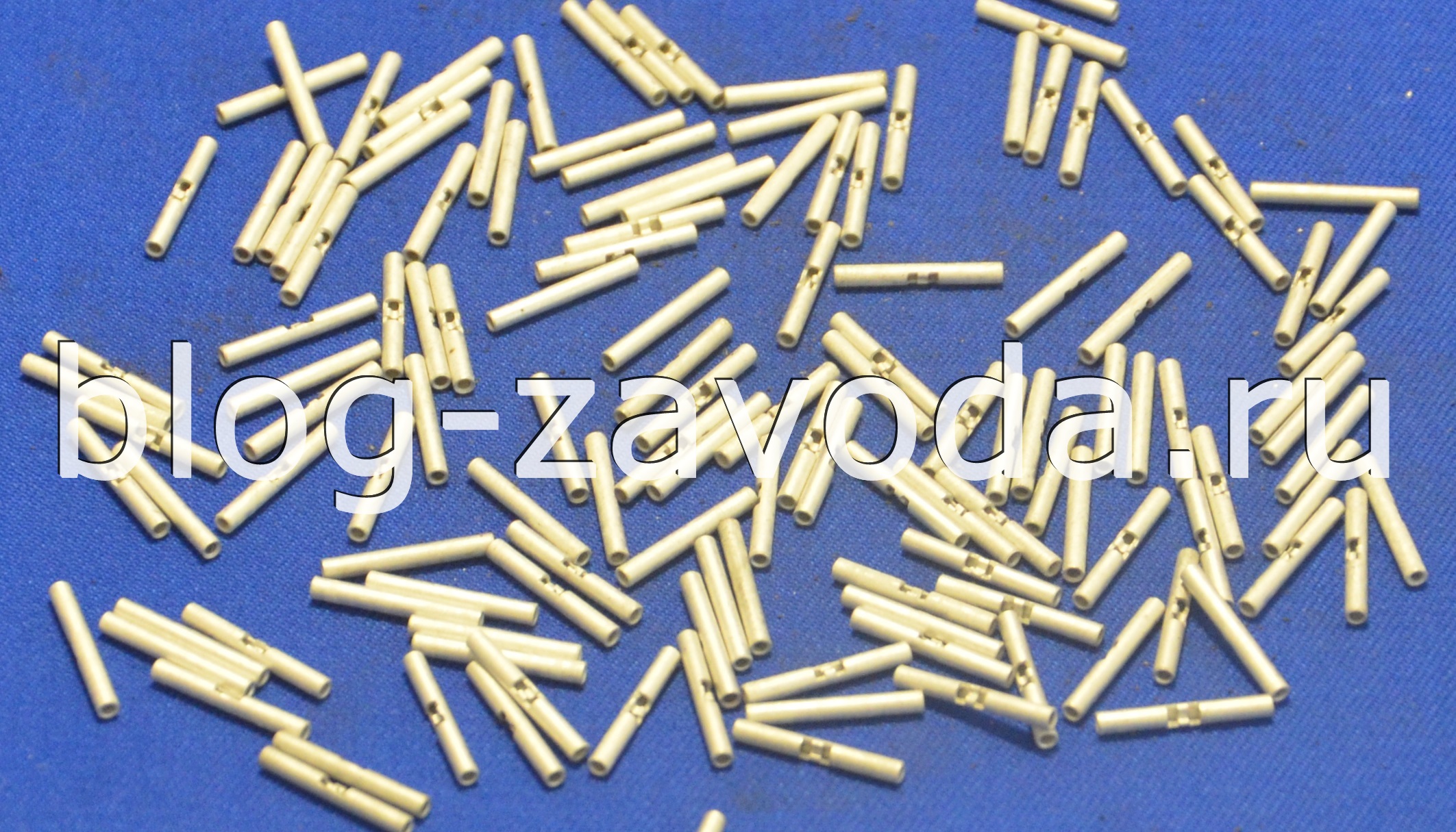

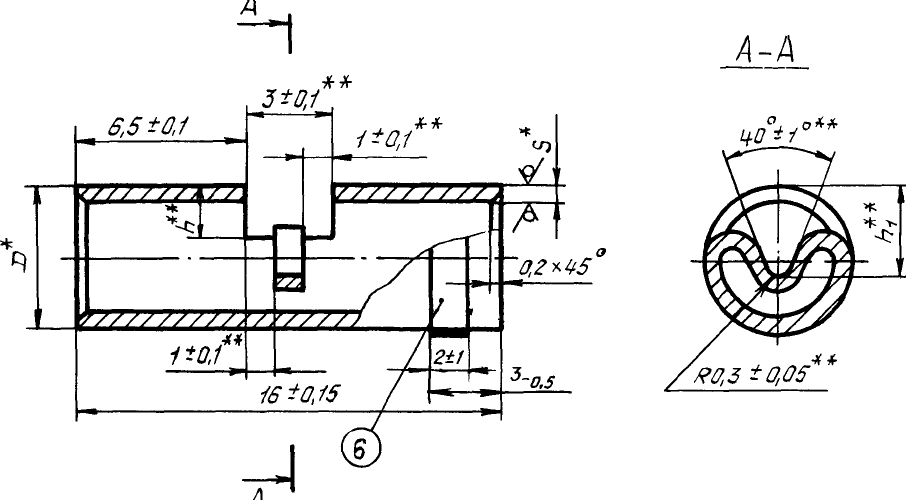

По конструкции муфта является втулкой со сквозным отверстием и вдавленной во внутрь перемычкой называемой фиксатором. Общая длина 16 мм и глубина отверстия 6,5 мм являются одинаковой для всех типоразмеров. Для некоторых типоразмеров на муфту наносится маркировка. Муфта представлена в шести типоразмерах, размеры 1 и 6 не маркируются.
| Типоразмер | Код ОКП | D | S | Обозначение | |||
|---|---|---|---|---|---|---|---|
| 1 | 75 9588 4791 08 | 2 | 0.4 | Муфта 1 ОСТ 1 12273-77 | |||
| 2 | 75 9588 4792 07 | 3 | 0.5 | Муфта 2 ОСТ 1 12273-77 | |||
| 3 | 75 9588 4793 06 | 3 | 0.8 | Муфта 3 ОСТ 1 12273-77 | |||
| 4 | 75 9588 4794 05 | 5 | 0.6 | Муфта 4 ОСТ 1 12273-77 | |||
| 5 | 75 9588 4795 04 | 5 | 0.8 | Муфта 5 ОСТ 1 12273-77 | |||
| 6 | 75 9588 4796 03 | 7 | 1 | Муфта 6 ОСТ 1 12273-77 |
Муфты изготавливаются из медных труб марки М2 в мягком состоянии поставки ГОСТ 617-90 или ГОСТ 11383-75, допускается замена на марку меди М1.
Заготовки муфт производятся на токарных автоматах, доработку совершают на участке штамповки. На муфты наносится покрытие 03.опл или Н3.О-Ви(99,8)6. На готовые муфты, согласно указанием стандарта и чертежа, наносится маркировка краской кольцевой полосой с любой стороны. Технические условия ОСТ 1 00855-77 (ознакомиться).
Заделка электрических проводов в муфты сращивания ОСТ 1 03868-77 (ознакомиться).
Для определенных типоразмеров предусмотрен определенный цвет:
1 — без маркировки
2 — желтый
3 — голубой
4 — красный
5 — зеленый
6 — без маркировки
В примере условного обозначения указывается типоразмер, например для третьего типоразмера будет запись такая:
Муфта 3 ОСТ 1 12273-77
