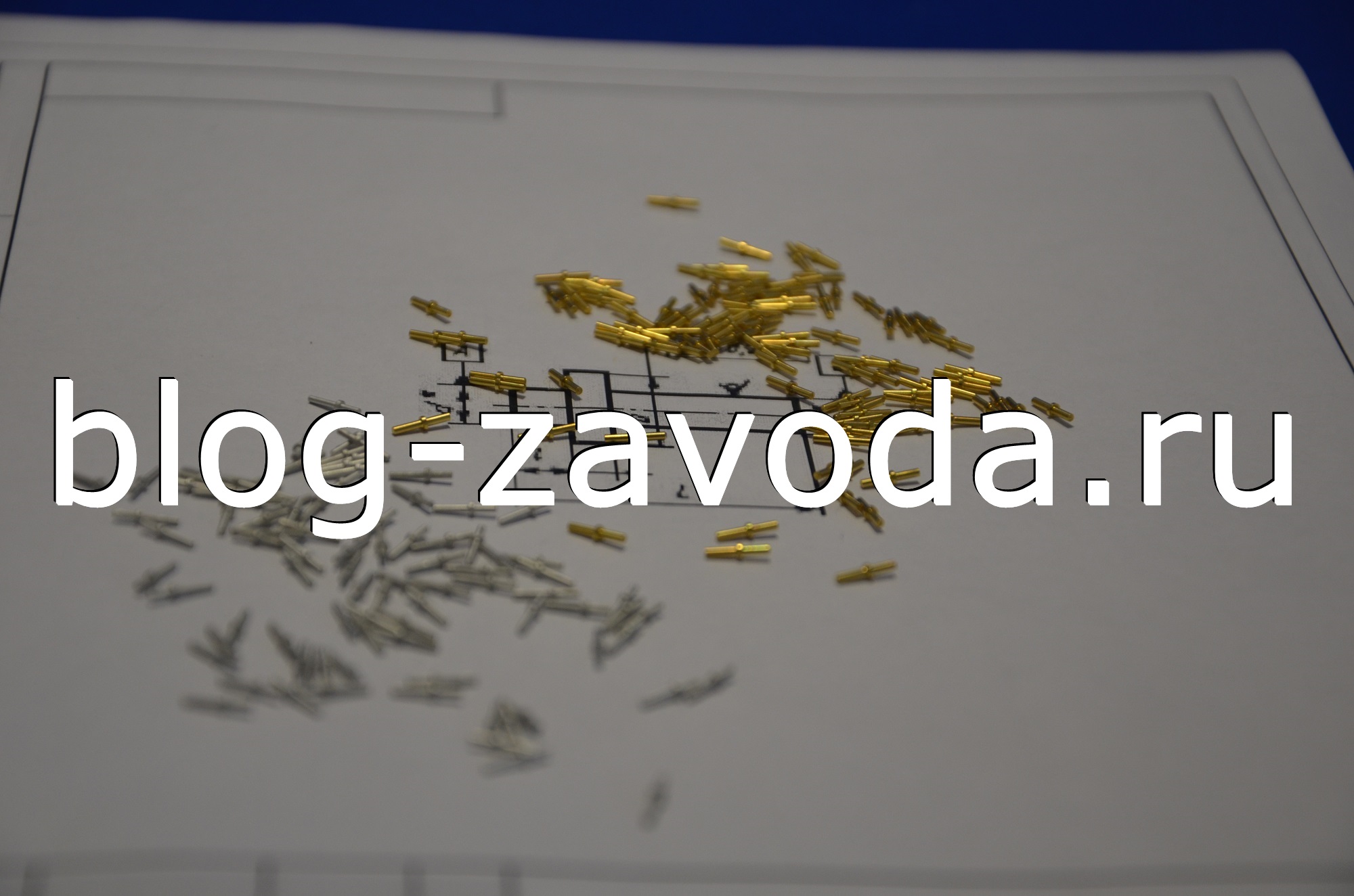

Лепестки штырьковые ГОСТ 16840
Лепестки штырьковые, согласно ГОСТ 16840, по конструкции изготавливаются в двух исполнениях. Исполнение №1 представляет собой конструкцию в виде «гвоздика».
Минимальный диаметр стержня (d) 0,5 мм, максимальный диаметр 1,0 мм. Диаметр шляпки (D) штырькового лепестка от 1,0 до 1,7 мм. Общая длина (L) от 5 мм и до 22 мм. Так как лепестки малоразмерное изделие, то и масса будет небольшая, например, лепесток размерами 1-0,8-11, изготовленный из медной проволоки, в количестве 1000 штук будет иметь массу (справочно) 54,8гр.
Исполнение №2 отличается от первого исполнения лепестка наличием хвостовой части и более широким размерным рядом. Так, к примеру, диаметр стержня (d) может быть максимальным 1,6 мм, а общая длина (L) до 30 мм.
Лепестки ГОСТ 16840 используются в монтаже пайкой элементов силовых цепей и цепей заземления. Для производства лепестков используется проволока медная или латунная марки Л63, редко Л68. Готовые лепестки передаются на гальванику для последующего нанесения покрытия. В большинстве случаев используются покрытия: олово, олово-висмут, никель-олово-висмут.
Для запроса изготовления лепестков используют условное обозначение, содержащее в себе следующие данные: вариант исполнения, диаметр стержня (d), длина хвостовика (l), общая длина (L), марка латуни (если требуется из латуни) и шифр покрытия.
Например: Лепесток 2-0,8-3,0-18-Л63-07 ГОСТ 16840-78
2 — Вариант исполнения
0,8 — диаметр стержня, мм
3,0 — длина хвостовика, мм
18 — общая длина, мм
07 — вариант покрытия
Изготавливаются лепестки штырьковые двумя способами:
- На токарных станках — для мелкосерийных заказов (несколько сотен), и типоразмеров, трудно изготавливаемых вторым способом.
- На станках холодной высадки — для крупносерийных заказов (тысячами).
Изготовление лепестков точением — процесс достаточно затратный, как в материале, так и в инструменте. Не каждый токарный станок изначально может изготавливать продукцию такого типа. В большинстве случаев потребуется дополнительный инструмент и оснастка. И, конечно, будет большой расход материала, переработанного в стружку. Это всё оправданно если стоимость изделий перекрывает стоимость затрат.
Холодная высадка позволяет экономить на материалах, требует меньшего количества инструмента и оснастки, и имеет большую производительность. Основным минусом холодной высадки лепестков является подготовительная настройка оборудования, которая может занимать по времени несколько рабочих смен.
