Заглушки предохранительные ОСТ 1 10474-72
Заглушки предохранительные ОСТ 1 10474 взамен 5657А, используются для защиты резьбы при ремонтных работах или транспортировании, а также для защиты соединений трубопроводов, полостей агрегатов и рукавов от засорения и пыли.

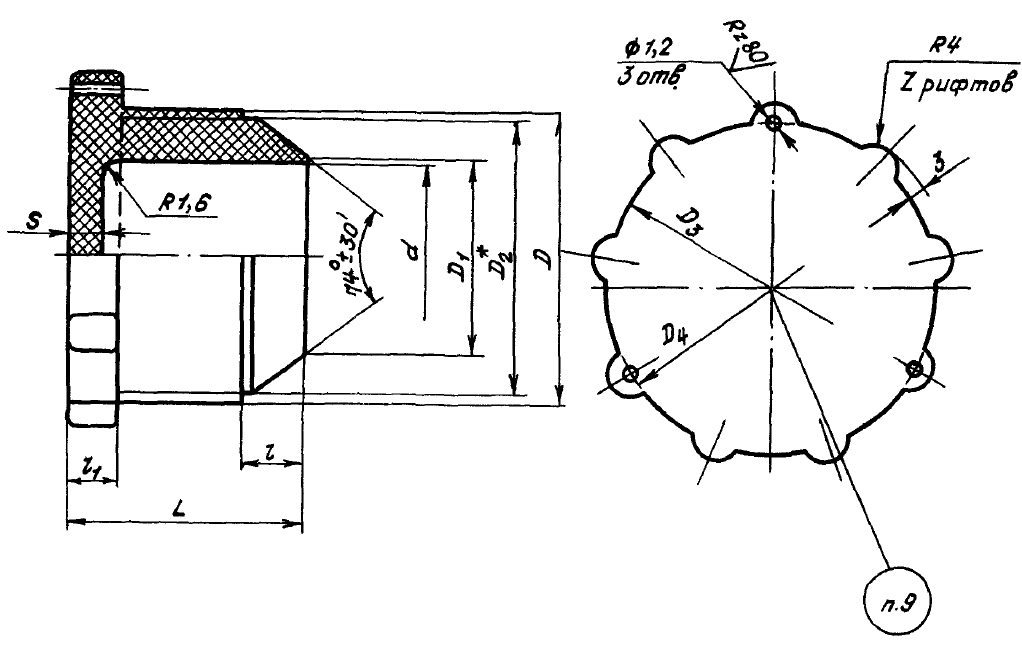

По конструкции заглушка выполнена в виде колпачка с внутренней глухой резьбой. Снаружи, со стороны резьбы заглушка имеет конус, а с обратной стороны выполнены рифты для удобства закручивания. В рифтах предусмотрено отверстие диаметром 1,2 мм на случай потребности пломбирования. Диаметр резьбы начинается с М8 и заканчивается М72. Всего представлено 18 типоразмеров. На внешней стороне заглушки, на торце наносится маркировка.
| Типоразмер | Размер резьбы | Пример обозначения |
|---|---|---|
| 1 | М8х1 | Заглушка предохранительная 1 ОСТ 1 10474-72 |
| 2 | М10х1 | Заглушка предохранительная 2 ОСТ 1 10474-72 |
| 3 | М12х1 | Заглушка предохранительная 3 ОСТ 1 10474-72 |
| 4 | М14х1 | Заглушка предохранительная 4 ОСТ 1 10474-72 |
| 5 | М16х1 | Заглушка предохранительная 5 ОСТ 1 10474-72 |
| 6 | М20х1,5 | Заглушка предохранительная 6 ОСТ 1 10474-72 |
| 7 | М22х1,5 | Заглушка предохранительная 7 ОСТ 1 10474-72 |
| 8 | М24х1,5 | Заглушка предохранительная 8 ОСТ 1 10474-72 |
| 9 | М27х1,5 | Заглушка предохранительная 9 ОСТ 1 10474-72 |
| 10 | М30х1,5 | Заглушка предохранительная 10 ОСТ 1 10474-72 |
| 11 | М33х2 | Заглушка предохранительная 11 ОСТ 1 10474-72 |
| 12 | М39х2 | Заглушка предохранительная 12 ОСТ 1 10474-72 |
| 13 | М42х2 | Заглушка предохранительная 13 ОСТ 1 10474-72 |
| 14 | М45х2 | Заглушка предохранительная 14 ОСТ 1 10474-72 |
| 15 | М48х2 | Заглушка предохранительная 15 ОСТ 1 10474-72 |
| 16 | М56х2 | Заглушка предохранительная 16 ОСТ 1 10474-72 |
| 17 | М68х2 | Заглушка предохранительная 17 ОСТ 1 10474-72 |
| 18 | М72х2 | Заглушка предохранительная 18 ОСТ 1 10474-72 |
Изготавливаются заглушки на участке литья пластмасс, на станках ТПА (термопластавтоматы). Льются заглушки в пресс-формы. Для литья используется материал согласно требованиям стандарта, цвет согласовывается с потребителем.
Заглушки допущенные к эксплуатации не имеют на поверхности трещин, вмятин, пузырчатости, царапин или заусенцев. Витки резьбы выполнены без рваных ниток.
В примере обозначения указывается типоразмер заглушки исходя из размера резьбы. Например, для заглушки с резьбой М20, типоразмер будет 6:
Заглушка предохранительная 6 ОСТ 1 10474-72
Для случаев, когда изготавливаются заглушки без отверстий d1,2 мм:
Заглушка предохранительная 6-0 ОСТ 1 10474-72
