Требования к монтажу кабельных наконечников

7.1 В кабельные наконечники могут заделываться провода наборных кабелей и кабелей промышленного изготовления.
В зависимости от конструкции применяемых наконечников (глухих, крючкообразных, роликовых, цилиндрических и т.п.) и требуемой механической прочности выбирается соответствующий способ заделки.
Кабельные наконечники подбираются по стандартам:

ГОСТ 22002.0-76

ГОСТ 22002.1-82

ГОСТ 22002.2-76

ГОСТ 22002.3-76

ГОСТ 22002.4-76

ГОСТ 22002.5-76

ГОСТ 22002.6-82

ГОСТ 22002.7-76

ГОСТ 22002.8-76

ГОСТ 22002.9-76

ГОСТ 22002.10-76

ГОСТ 22002.11-76

ГОСТ 22002.12-76

ГОСТ 22002.13-76

ГОСТ 22002.14-76

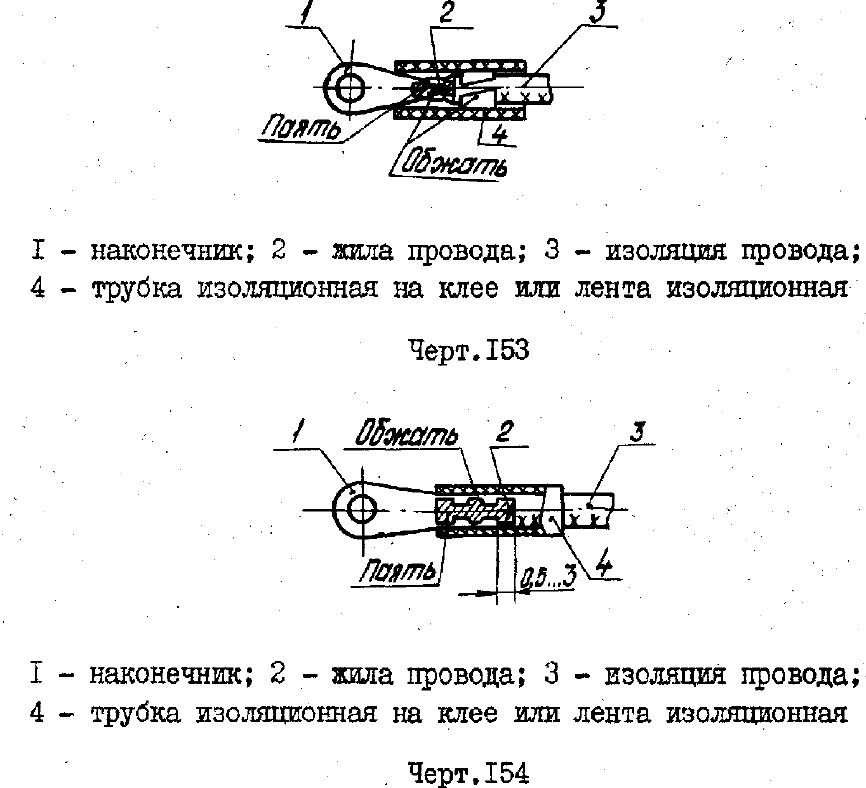

7.2 Крепление провода к кабельному наконечнику должно производиться следующим образом: провод после разделки и облуживания вставляется в наконечник, который обжимается, а затем пропаивается. Заделка жил проводов в кабельные наконечники приведена на чертеже.

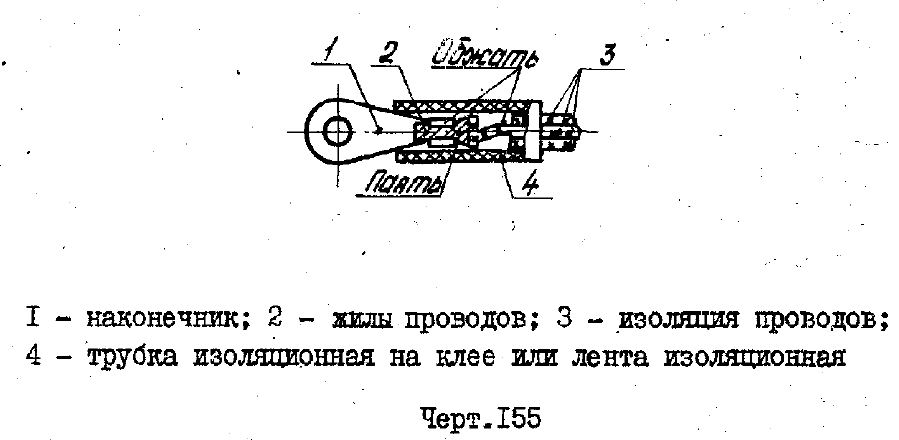

Допускается запайка в наконечники нескольких жил проводов при условии обжима их изоляции по дуге не менее 270^о.

Применение кабельных наконечников с обжимом только по жиле провода допускается для проводов сечением 4 мм² и выше.

7.3 Лапки наконечника должны быть обжаты. Припой должен спаять токоведущую жилу провода с внутренней и торцевой поверхностями лапок наконечника, а также покрыть торец жилы и щель между лапками.
Обжимать лапки по изоляции, как правило, следует после пайки.
7.4 При обжиме изоляции провода с внешней хлопчатобумажной оплеткой, последняя должна быть срезана на длину лапок наконечника плюс 3-4 мм.
7.5 При заделке проводов в кабельные наконечники применение изоляционных липких лент необязательно.

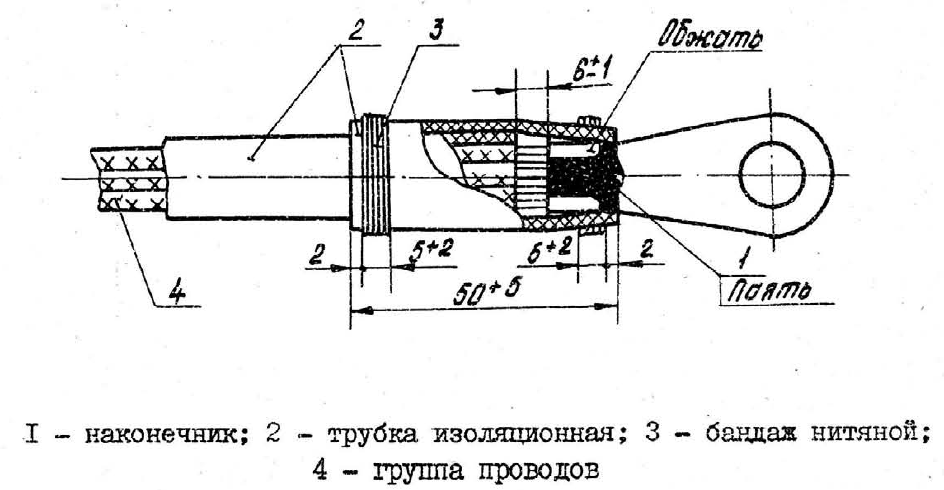

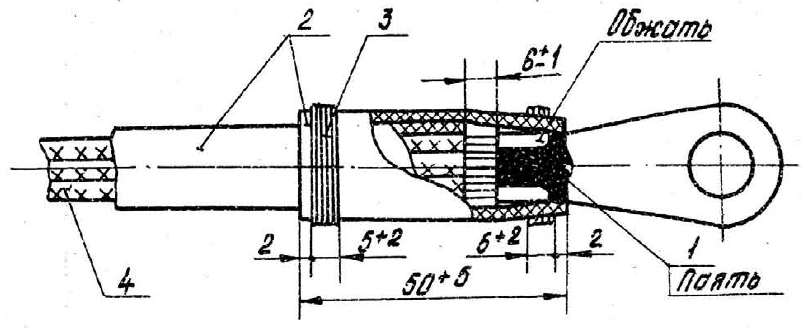

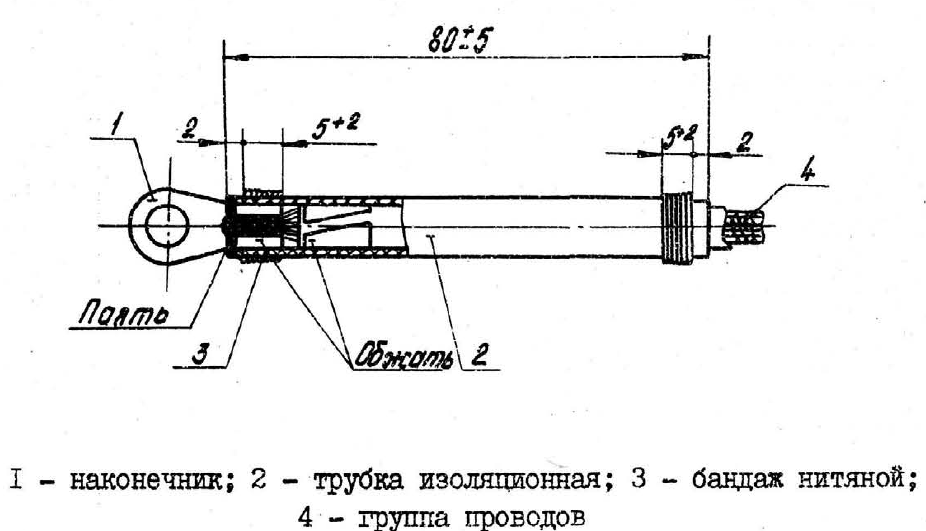

Изоляционные трубки ставятся на клей. Разрешается вместо клея крепить трубки нитяным бандажом шириной 4-5 мм.
В случае заделки в кабельные наконечники экранированных проводов экраны не должны входить в изоляционные трубки.

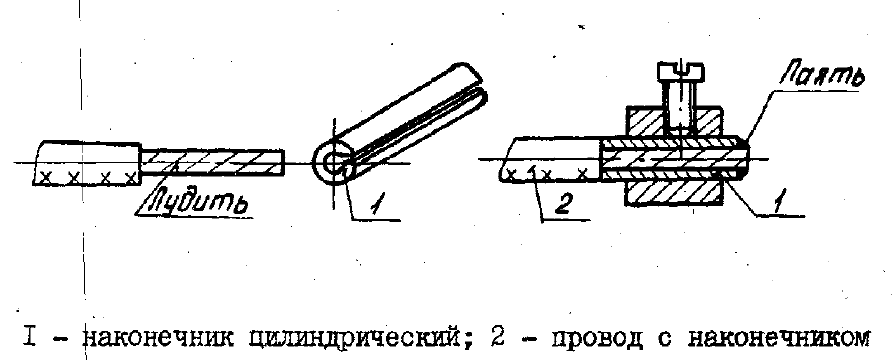

7.6 При подсоединении к зажимным контактам проводов сечением от 0,12 до 0,5 мм² зачищенный конец провода должен быть запаян в специальный цилиндрический наконечник.

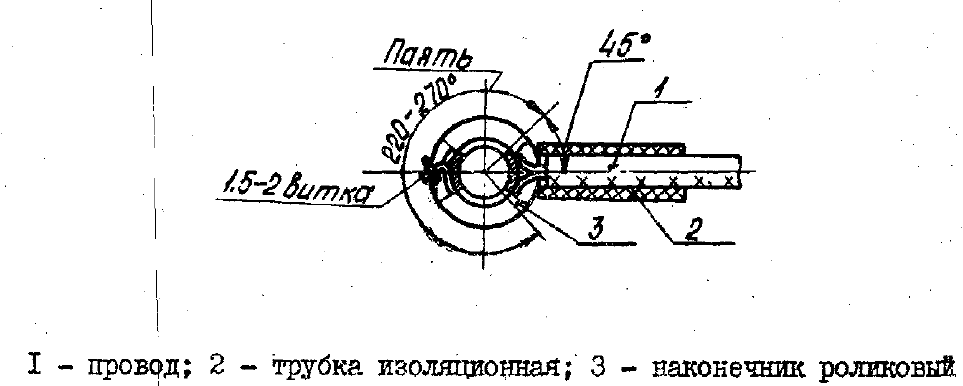

7.7 Заделка гибкого провода в роликовый наконечник производится следующим образом: жилу провода разделяют на две пряди, отдельные проволочки каждой пряди свивают между собой в сторону повива жилы. Жилу закрепляют в роликовый наконечник.

Концы прядей должны быть скручены между собой не менее, чем на 1,5-2 витка, пайку производить по дуге, приблизительно равной 220-270^о.

Жила провода, заделываемая в роликовый наконечник, не должна подвергаться предварительному облуживанию.

В роликовый наконечник можно заделывать провода сечением не менее 0,35мм².

При заделеке в роликовые наконечники проводов, имеющих луженые проволоки жил, пайку производить по дуге, равной 180-240^о. При этом затекание припоя по прядям жилы не допускается более чем на 1-2 мм.

Во избежание сплавленных луженных проволок жилы рекомендуется применять теплоотводы и легкоплавкие припои.
