Провода заземления ГОСТ 18714-81
Провода заземления ГОСТ 18714-81 предназначаются для защиты изделий и составных частей от статического электричества.

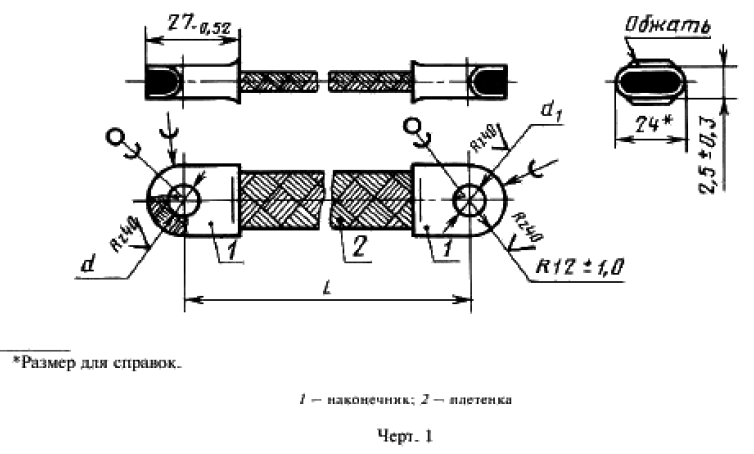

По конструкции провода заземления являются сборочным изделием и состоят из плетёнки ПМЛ и заготовок трубчатого наконечника.
По типоразмерам (исполнениям) провода заземления имеют 15 вариантов, которые отличаются разными размерами диаметров отверстий (параметр d и d1). Длина провода варьируется от 500 мм и до 25 метров.
В примере условного обозначения указывается номер исполнения, длина (L) и климатическое исполнение плетёнки. Так, например, для провода заземления исполнения 2, длиной 500 мм с плетёнкой в климатическом исполнении Т, пример будет выглядеть так:
Провод заземления 2-500-Т ГОСТ 18714-81
А если используется плетёнка климатического исполнения У:
Провод заземления 2-500-У ГОСТ 18714-81
При изготовлении проводов заземления в климатическом исполнении Т, категории размещения 1, 2 и 5 по ГОСТ 15150, применяют плетёнку ПМЛ 16х24 Т ТУ 22-3708-76; для климатического исполнения У (категории размещения 3 и 4) используют плетёнку ПМЛ 16х24. При этом допускается использовать плетёнку ПМЛ 16х24 Т для климатического исполнения У. Также допускается производить пайку деталей проводов заземления припоем ПОС-61 ГОСТ 21930.
Так как плетёнка поставляется и хранится в бухтах или мотках, то перед изготовлением проводов заземления используют плетёнку предварительно выпрямленную с обжатием и без торчащих и расплетённых концов проволоки. Перед заделкой плетёнки в заготовки наконечников, поверхность данной части плетёнки должна быть обязательно чистой и обезжиренной. С учётом механического воздействия во время заделки допускается местное нарушение покрытия.
После заделки наконечников производят просечку, обрубку и пайку.
Провода заземления проходят приемо-сдаточную проверку на соответствие требованиям и периодические испытания. В зависимости от количества поставляемых проводов проверку проходит только некоторый процент от партии или вся партия.
Размеры проводов заземления контролируют измерительным инструментом. Соответствие выпрямления плетёнки, обжатия, расположения наконечников, просечку, обрубку и пайку проверяют визуально. Электрическое сопротивление измеряют приборами с допустимой погрешностью не более 4%. Массу проводов заземления определяют на весах с погрешностью не более 1% от наибольшего значения.
Партия проводов заземления или отдельная часть от партии должна иметь всю необходимую информацию и маркировку на ярлыке или бирке. Указывается номер партии, дата изготовления, условное обозначение и другая требуемая информация от производителя.
Провода заземления упаковываются поштучно в герметизированные пакеты из полиэтиленовой плёнки ГОСТ 10354 в соответствии с требованиями ГОСТ 9.014. Пакеты укладываются в ящики из гофрированного картона ГОСТ 22852. Картонные ящики с проводами заземления укладываются в неразборные дощатые ящики ГОСТ 2991 с выложенной водонепроницаемой двухслойной бумагой ГОСТ 8828. Вес брутто ящика не должен превышать 50 кг. Для внутризаводских перевозок допускается использовать тару цеха-изготовителя.
