Замок 2 ГОСТ 16561-76

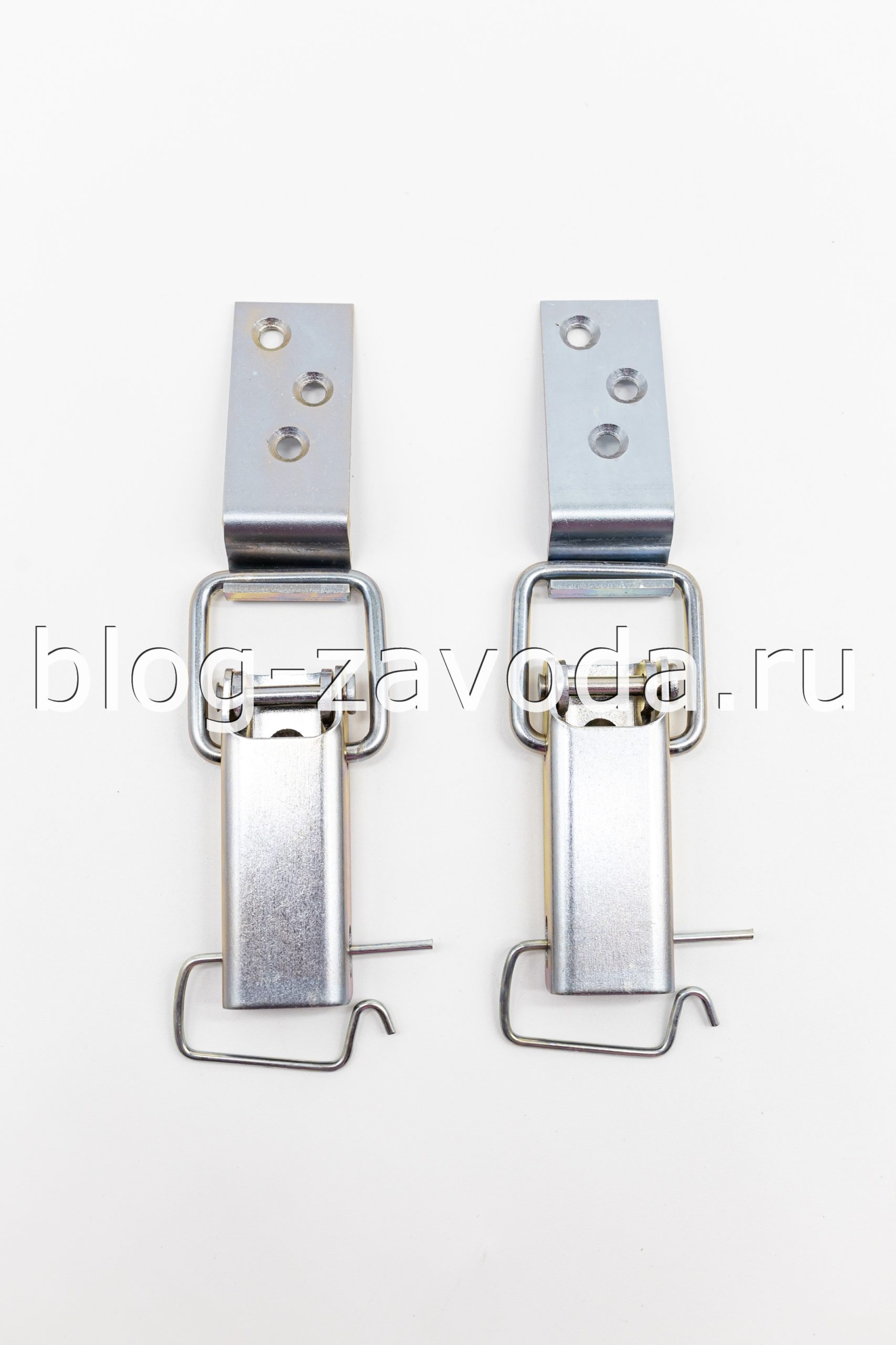

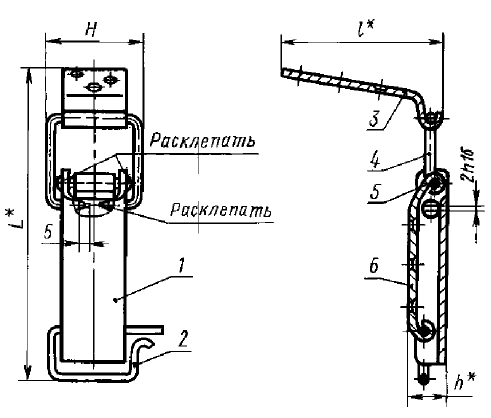

Замок тип 2 ГОСТ 16561-76 является металлической арматурой и устанавливается на деревянные ящики. Замок второго типа может быть в двух исполнениях. По конструкции замок является сборочной единицей и состоит из комплектующих:
- Основание замка
- Рычаг замка
- Стопорная вилка
- Крючок
- Серьга
- Ось
По согласованию с потребителем, замок может иметь комплектацию без учёта крючка или стопорной вилки.
В примере условного обозначения указывается тип и исполнение. Например, для замка тип 2, исполнение 1, запись будет иметь такой вид:
Замок 2-1 ГОСТ 165616-76
Для замка 2-1 ГОСТ 16561-76 предусмотрено два варианта основания №1 или №3. Остальные комплектующие идут под номером 2: рычаг №2, крючок №2, серьга №2, стопорная вилка №2.

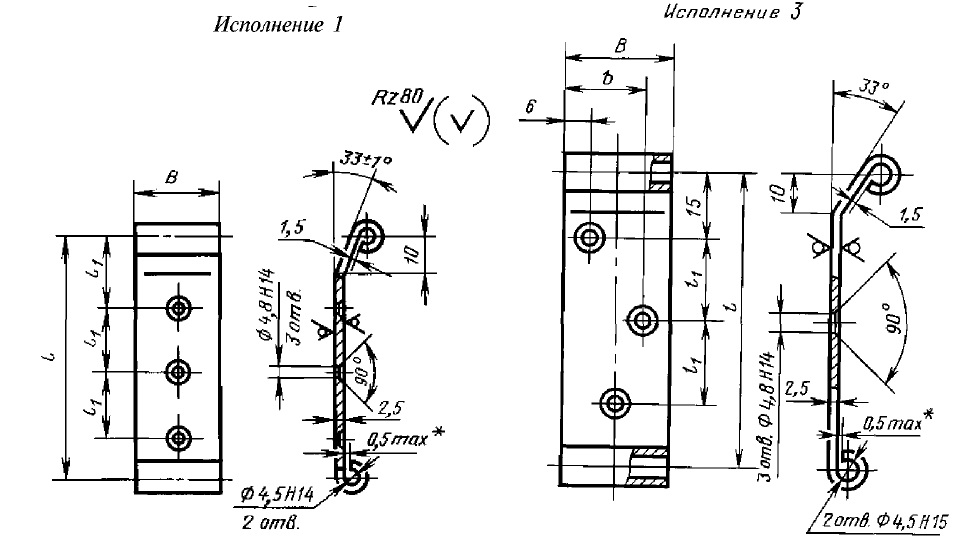

Отличительные особенности основания №1 от №3 заключается в расположение крепежных отверстий. В основании №1 (условное обозначение: Основание 1-1 ГОСТ 16561-76) три отверстия расположены в ряд вдоль центральной линии. В основании №3 одно отверстие расположено вдоль центральной линии, остальные два со смещением в разные стороны.
Для замка 2-2 ГОСТ 16561-76 предусмотрено четыре варианта исполнения основания №2, №4, №2а или №4а. Остальные комплектующие соответствуют варианту замка 2-1.

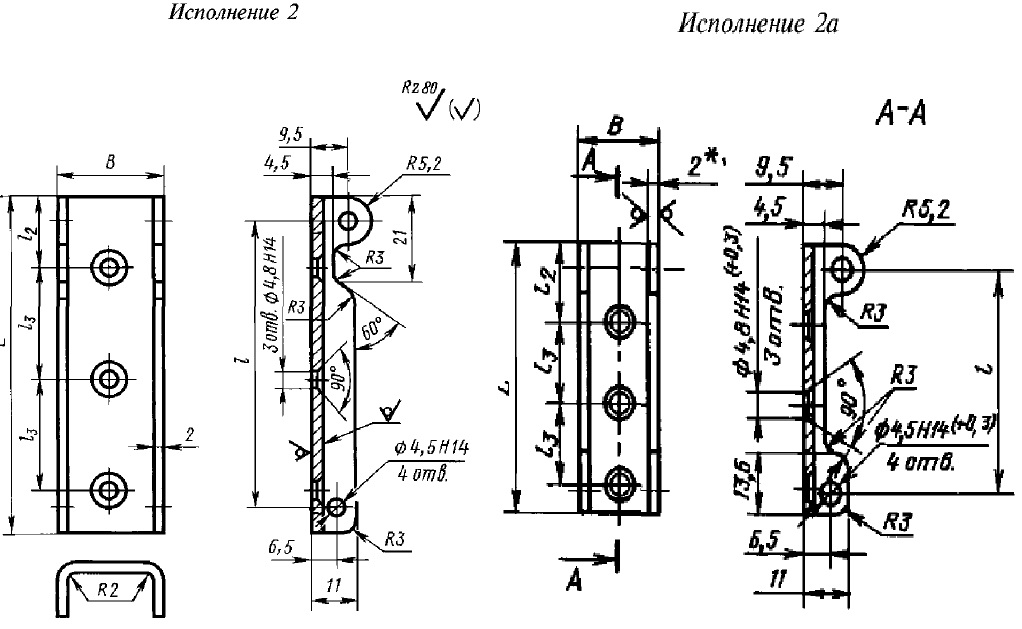

Основание №2 отличается от №2а конструкцией боковых стенок, не считая размеров. В номере №2а в стенках выполнен вырез.

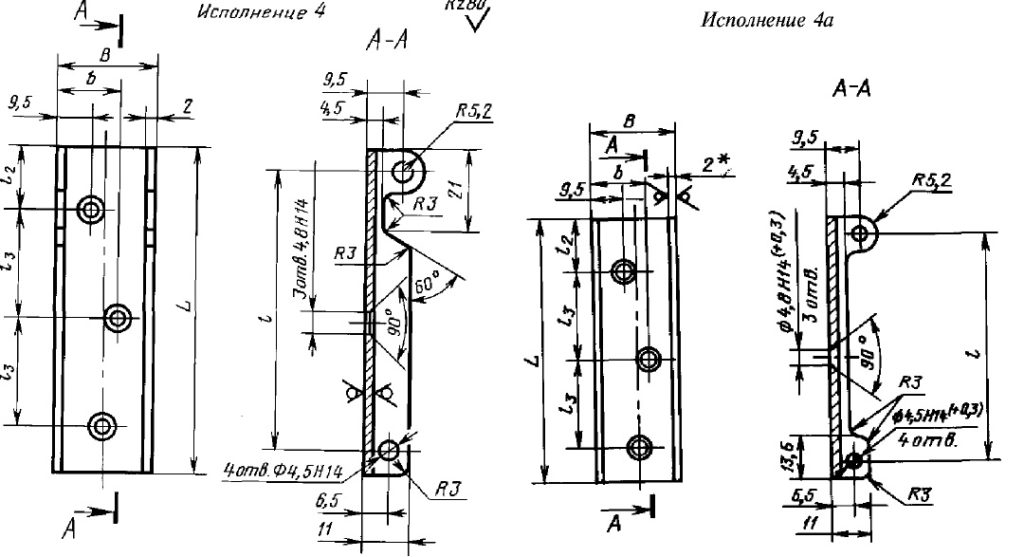

Основание №4 и №4а, не считая размеров, отличаются так же как наличием выреза на боковых стенках.
На ось замка в стандарте чертеж не предусмотрен, изготавливается по технической документации производителя.
Комплектующие замка рычаг, основание и крючок изготавливаются на участке штамповки с использованием не скольких штампов для каждого вида изделия. Сборка замка производится в несколько операций на слесарно-сборочном участке. Форма и размеры замыкающих головок оси замка не нормируется, и при этом не допускается наличие острых кромок и заусенцев.
Стандартом допускается заваривать оси замков по торцам, сваривать концы серьги замков в стык с обеспечением свободного вращения рычага. Допускается перекос ось рычага замка относительно оси основания при условии свободного запирания. Изготавливать рычаг с размером ф5,2 мм вместо размера 5,5 мм. Положение в пространстве плоскостей расклепанных концов серьги не устанавливается при условии обеспечения свободного запирания замков.
Для производства рычага, основания и крючка применяется листовая углеродистая качественная и обыкновенного качества сталь марок Ст2, Ст3 ГОСТ 16523. Толщина от 1,5 до 2,5 мм. Серьга и ось изготавливаются из проволоки стальной ГОСТ 3282.
Все детали арматуры должны быть чистыми без следов ржавчины и грязи. Покрыты грунтовкой ГФ-021 ГОСТ 25129 или ГФ-0163 по техническим условиям. По согласованию с потребителем допускается другие виды покрытия ГОСТ 9.303 с обозначением ГОСТ 9.306.
Замки крепятся к ящикам шурупами с потайной головкой ГОСТ 1145 или винтами ГОСТ 17475 или болтами ГОСТ 7798 с гайками ГОСТ 5915 или ГОСТ 5916 и шайбами ГОСТ 11371 или ГОСТ 6958. Также, в определенных случаях, можно крепить замки тарными гвоздями с конической головкой ГОСТ 4034 или строительными гвоздями ГОСТ 4028, если предварительно будет скорректированы диаметры крепежных отверстий.
