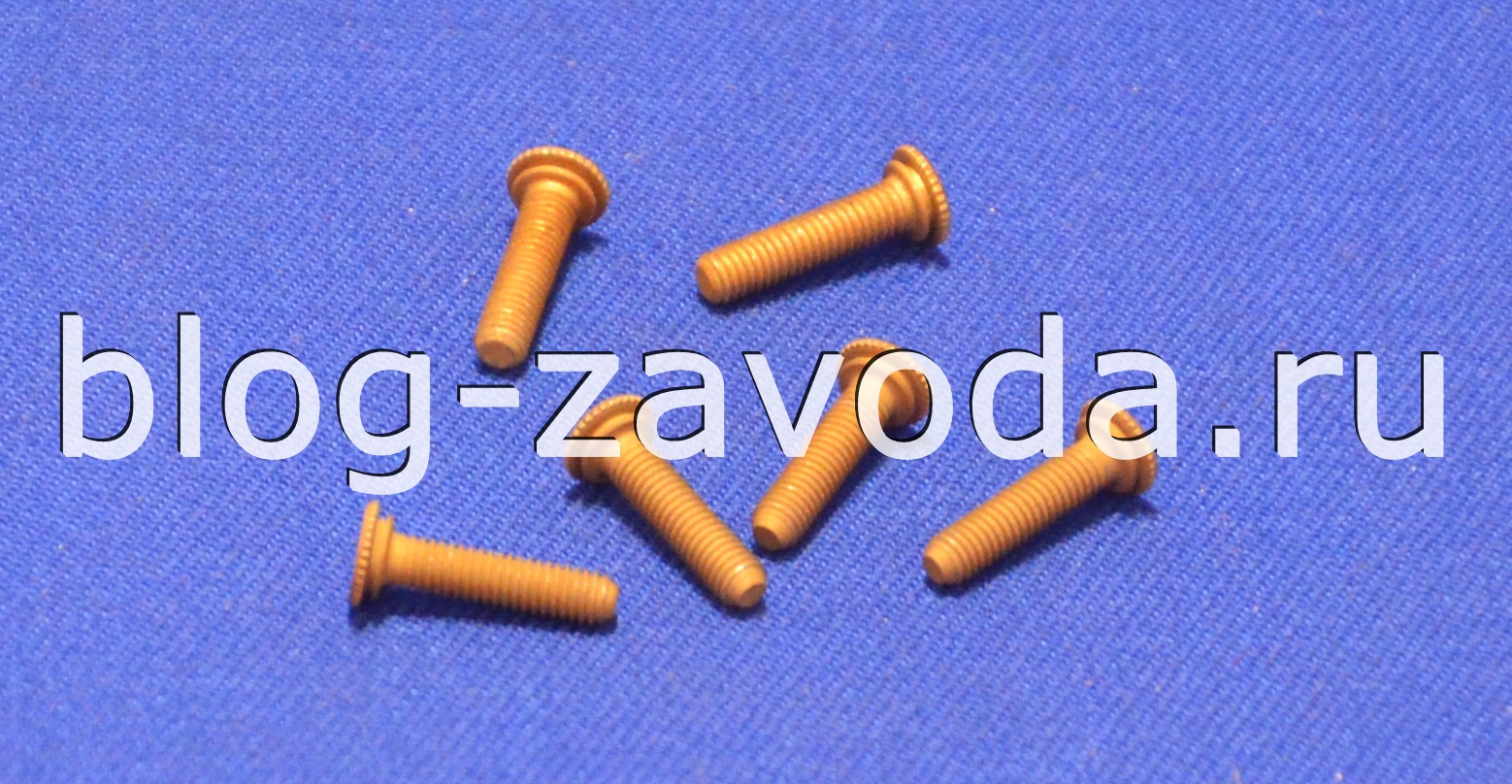

Шпильки запрессовываемые ОСТ 4Г 0.892.006-81
Запрессовываемые шпильки диаметром от М2 до М6 с замковым пазом для крепления, предназначенные для установки на панелях, шасси и других деталях из алюминиевых сплавов (АМц Д16), латуни (Л63) и стали (Ст10, Ст20, Ст35) и других металлов и сплавов, которые при прочности σв от 18 до 50 кгс/мм2 обладают достаточной пластичностью.
По конструкции и в зависимости от установки шпильки разделяются на два типа:
1 — Шпилька тип I для установки только в сквозные отверстия;
2 — Шпилька тип II для установки в глухие отверстия.
Шпильки типа II предназначаются, в основном, для крепления наружных панелей, щитов и стенок к каркасам и в тех случаях, когда по тем или иным соображениям на лицевых плоскостях этих деталей не должны быть видны крепежные детали.

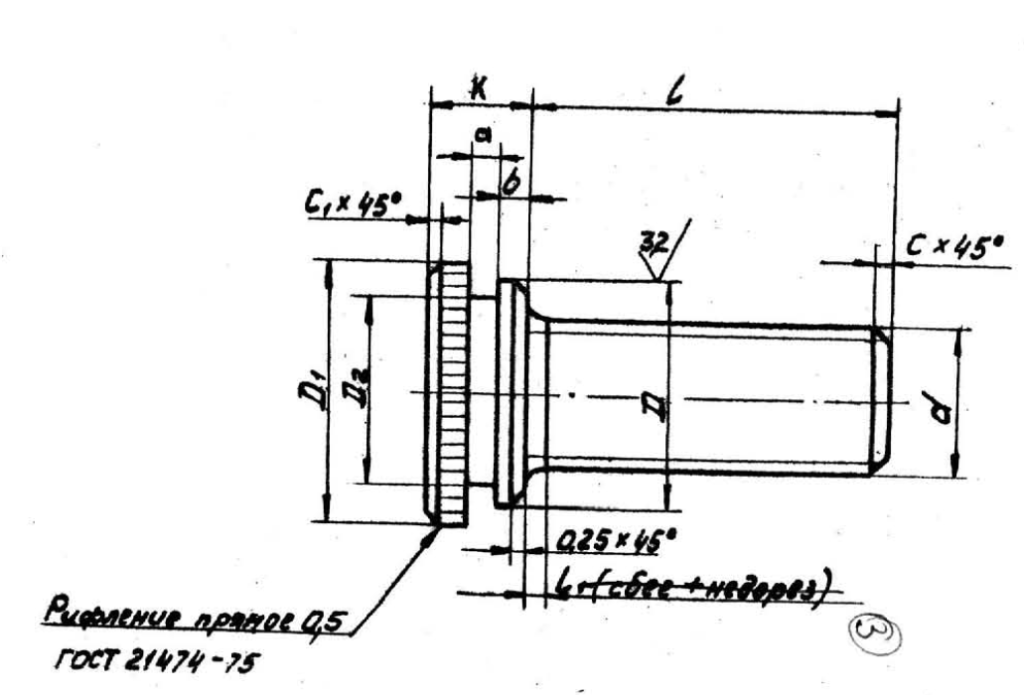

Шпилька тип I
| Резьба d | L, мм | Обозначение |
|---|---|---|
| М2 | 4 | Шпилька М2-6gx4.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2 | 5 | Шпилька М2-6gx5.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2 | 6 | Шпилька М2-6gx6.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2 | 8 | Шпилька М2-6gx8.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2 | 10 | Шпилька М2-6gx10.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2 | 12 | Шпилька М2-6gx12.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2,5 | 4 | Шпилька М2,5-6gx4.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2,5 | 5 | Шпилька М2,5-6gx5.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2,5 | 6 | Шпилька М2,5-6gx6.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2,5 | 8 | Шпилька М2,5-6gx8.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2,5 | 10 | Шпилька М2,5-6gx10.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2,5 | 12 | Шпилька М2,5-6gx12.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2,5 | 14 | Шпилька М2,5-6gx14.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М3 | 5 | Шпилька М3-6gx5.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М3 | 6 | Шпилька М3-6gx6.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М3 | 8 | Шпилька М3-6gx8.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М3 | 10 | Шпилька М3-6gx10.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М3 | 12 | Шпилька М3-6gx12.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М3 | 14 | Шпилька М3-6gx14.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М3 | 16 | Шпилька М3-6gx16.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М3 | 18 | Шпилька М3-6gx18.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М4 | 6 | Шпилька М4-6gx6.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М4 | 8 | Шпилька М4-6gx8.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М4 | 10 | Шпилька М4-6gx10.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М4 | 12 | Шпилька М4-6gx12.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М4 | 14 | Шпилька М4-6gx14.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М4 | 16 | Шпилька М4-6gx16.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М4 | 18 | Шпилька М4-6gx18.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М4 | 20 | Шпилька М4-6gx20.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М5 | 10 | Шпилька М5-6gx10.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М5 | 12 | Шпилька М5-6gx12.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М5 | 14 | Шпилька М5-6gx14.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М5 | 16 | Шпилька М5-6gx16.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М5 | 18 | Шпилька М5-6gx18.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М5 | 20 | Шпилька М5-6gx20.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М5 | 22 | Шпилька М5-6gx22.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М5 | 25 | Шпилька М5-6gx25.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М5 | 28 | Шпилька М5-6gx28.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М6 | 10 | Шпилька М6-6gx10.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М6 | 12 | Шпилька М6-6gx12.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М6 | 14 | Шпилька М6-6gx14.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М6 | 16 | Шпилька М6-6gx16.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М6 | 18 | Шпилька М6-6gx18.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М6 | 20 | Шпилька М6-6gx20.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М6 | 22 | Шпилька М6-6gx22.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М6 | 25 | Шпилька М6-6gx25.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М6 | 28 | Шпилька М6-6gx28.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М6 | 30 | Шпилька М6-6gx30.109.30ХГСА ОСТ 4Г 0.892.006-81 |

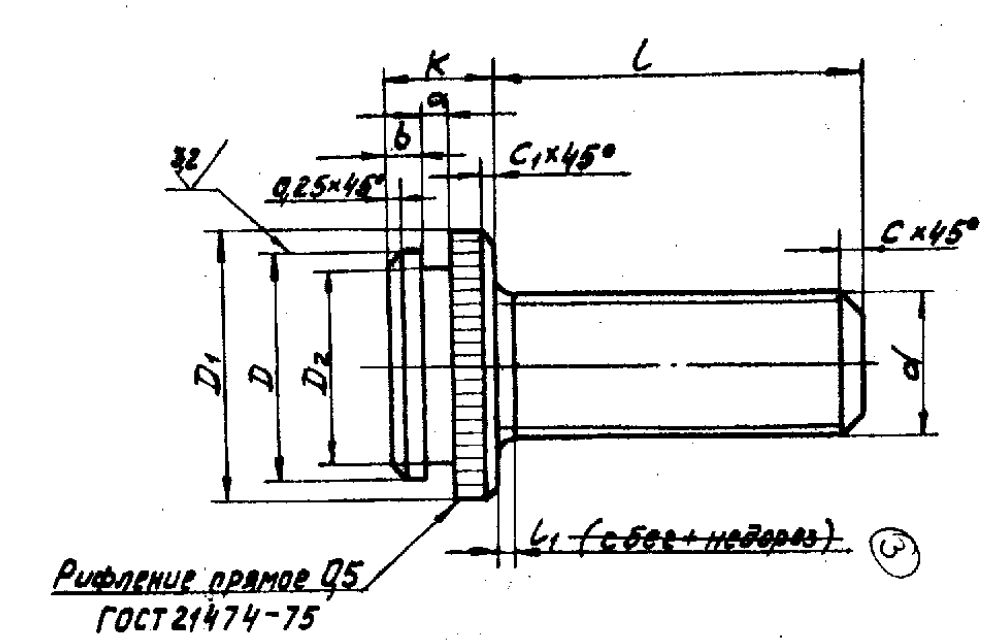

Шпильки типа II
| Резьба d | L, мм | Обозначение |
|---|---|---|
| М2 | 4 | Шпилька II М2-6gx4.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2 | 5 | Шпилька II М2-6gx5.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2 | 6 | Шпилька II М2-6gx6.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2 | 8 | Шпилька II М2-6gx8.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2 | 10 | Шпилька II М2-6gx10.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2 | 12 | Шпилька II М2-6gx12.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2,5 | 4 | Шпилька II М2,5-6gx4.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2,5 | 5 | Шпилька II М2,5-6gx5.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2,5 | 6 | Шпилька II М2,5-6gx6.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2,5 | 8 | Шпилька II М2,5-6gx8.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2,5 | 10 | Шпилька II М2,5-6gx10.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2,5 | 12 | Шпилька II М2,5-6gx12.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М2,5 | 14 | Шпилька II М2,5-6gx14.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М3 | 5 | Шпилька II М3-6gx5.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М3 | 6 | Шпилька II М3-6gx6.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М3 | 8 | Шпилька II М3-6gx8.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М3 | 10 | Шпилька II М3-6gx10.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М3 | 12 | Шпилька II М3-6gx12.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М3 | 14 | Шпилька II М3-6gx14.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М3 | 16 | Шпилька II М3-6gx16.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М3 | 18 | Шпилька II М3-6gx18.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М4 | 6 | Шпилька II М4-6gx6.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М4 | 8 | Шпилька II М4-6gx8.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М4 | 10 | Шпилька II М4-6gx10.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М4 | 12 | Шпилька II М4-6gx12.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М4 | 14 | Шпилька II М4-6gx14.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М4 | 16 | Шпилька II М4-6gx16.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М4 | 18 | Шпилька II М4-6gx18.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М4 | 20 | Шпилька II М4-6gx20.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М5 | 10 | Шпилька II М5-6gx10.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М5 | 12 | Шпилька II М5-6gx12.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М5 | 14 | Шпилька II М5-6gx14.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М5 | 16 | Шпилька II М5-6gx16.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М5 | 18 | Шпилька II М5-6gx18.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М5 | 20 | Шпилька II М5-6gx20.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М5 | 22 | Шпилька II М5-6gx22.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М5 | 25 | Шпилька II М5-6gx25.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М5 | 28 | Шпилька II М5-6gx28.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М6 | 10 | Шпилька II М6-6gx10.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М6 | 12 | Шпилька II М6-6gx12.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М6 | 14 | Шпилька II М6-6gx14.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М6 | 16 | Шпилька II М6-6gx16.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М6 | 18 | Шпилька II М6-6gx18.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М6 | 20 | Шпилька II М6-6gx20.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М6 | 22 | Шпилька II М6-6gx22.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М6 | 25 | Шпилька II М6-6gx25.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М6 | 28 | Шпилька II М6-6gx28.109.30ХГСА ОСТ 4Г 0.892.006-81 |
| М6 | 30 | Шпилька II М6-6gx30.109.30ХГСА ОСТ 4Г 0.892.006-81 |
Шпильки изготавливаются из стали марки 30ХГСА, класс прочности 10.9 ГОСТ 1759.4-87. Для шпилек, обрабатываемых на станках-автоматах, допускается замена стали 30ХГСА на сталь 25Х13Н2. Производить термообработку шпилек, закаливать изделия или заготовки до твердости 28…32 HRCю
Варианты покрытия
01 — цинковое, хроматированное: Ц3.хр (013) для шага резьбы до 0,45; Ц6.хр (016) для шага резьбы от 0,5 до 0,75; Ц9.хр (019) для шага резьбы от 0,8.
02 — кадмиевое, хроматированное: Кд3.хр (023) для шага резьбы до 0,45; Кд6.хр (026) для шага резьбы от 0,5 до 0,75; Кд9.хр (029) для шага резьбы от 0,8.
В примере условного обозначения шпильки указывается диаметр резьбы, поле допуска, длина, класс прочности, марка материала, шифр и толщина покрытия. Например, для шпильки первого типа, диаметр резьбы М2,5, с полем допуска 6g, длина 10 мм, класс прочности 10.9, из стали марки 30ХГСА, с цинковым покрытием с хроматированием толщиной 3 мкм:
Шпилька М2,5-6gх10.109.30ХГСА.013 ОСТ 4Г 0.892.006-81
То же, для шпильки второго типа, диаметр резьбы М3, с полем допуска 6е, длина 10 мм, класс прочности 10.9, из стали марки 30ХГСА, с кадмиевым покрытием с хроматированием толщиной 9 мкм:
Шпилька II М3-6ех10.109.30ХГСА.029 ОСТ 4Г 0.892.006-81
Шпильки должны изготавливаться в соответствии требованиями настоящего стандарта и ГОСТ 1759.0-87.
Резьба шпилек и поля допусков резьбы под металлические покрытия по РД 107.70.001-89. В технически обоснованных случаях с разрешения стандарта предприятия допускается применение других стандатизованных полей допусков.
В местах сопряжения одной поверхности с другой под прямым углом допускаются закругления или фаски до 0,1 мм.
Твердость каждой партии шпилек, одновременно подвергнутых термообработке, должна быть подтверждена образцом-«свидетелем».
Гальваническое покрытие шпилек должно быть без повреждений, отслоений, вздутий и соответствовать требованиям ГОСТ 9.301-86.
Водородная хрупкость шпилек, возникающая в процессе нанесения гальванического покрытия, должна быть снята в соответствии с ОСТ 107 460 092.001 86.
При установке шпилек рекомендуется выдерживать расстояния от края панели до оси отверстия не менее 1,5D1.
Проверку размеров шпилек производить для партий:
— при изготовлении шпилек на токарных станках — 100% шпилек;
— при изготовлении шпилек на токарных автоматах — 10% шпилек от каждой партии, но не более 100 штук; при обнаружении брака контролю подвергается вся партия.
Твердость шпилек после термообработки проверяется по образцам-«свидетелям» от каждой партии; при отклонении от заданной твердости шпильки возвращаются на повторную термообработку со старыми образцами-«свидетелями».
Внешнему осмотру после покрытия подвергается 100% шпилек.
