Скоба ОСТ 1 11022 и ОСТ 1 11023-73
Скобы с односторонним креплением, с двухсторонним креплением и боковым креплением, ОСТ 1 11022(23)-73 применяют для крепления электропроводов и жгутов в летательных аппаратах. Скобы выполненные из стали (11022) предназначены для работы при температуре до +250оС. Скобы изготовленные из алюминиевого сплава (11023) работают при температуре до +150оС.

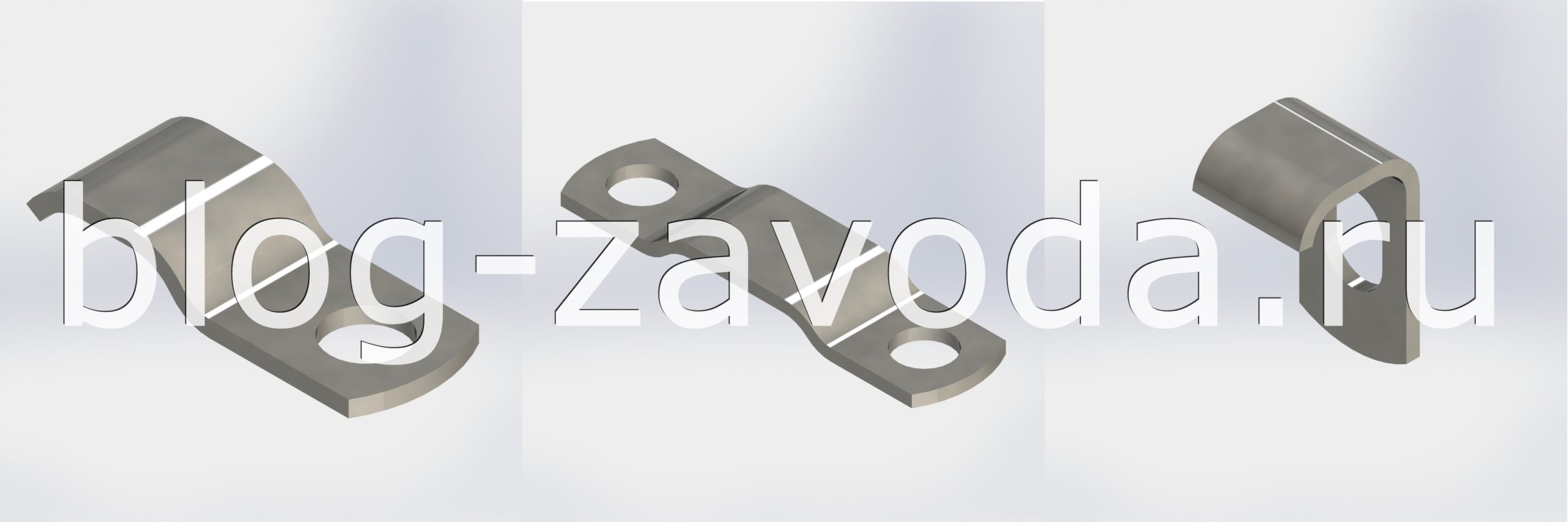

По конструкции скобы представлены тремя типами исполнения.

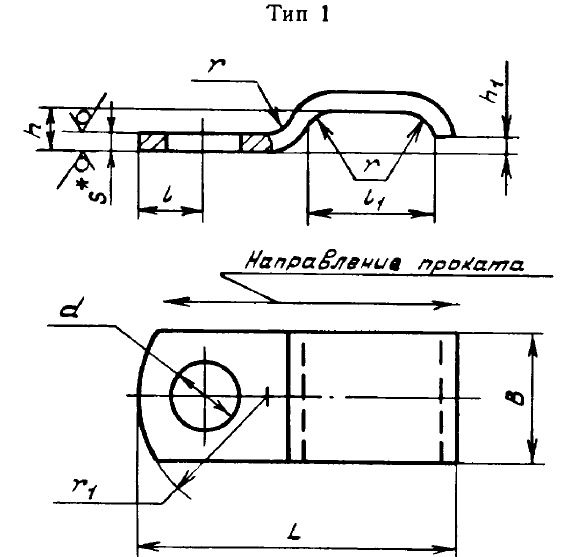

Первый тип скобы с односторонним креплением схож с изделием вида «прижим», с перегибом и небольшой заверткой. В скобе предусмотрено отверстие для крепления. В таблице указано тринадцать типоразмеров, которые могут быть изготовлены как из стали, так и из алюминиевого сплава. Ширина, размер В, от 4 до 6 мм. Длина, размера L, от 8 до 23 мм. Диаметр отверстия под крепеж от 2,2 мм до 3,2 мм.
| Типоразмер | В | L | d | S | Обозначение для Ст20 | Обозначение для Д16АТ |
| 1 | 4 | 8 | 2,2 | 0,5 | Скоба 1-1 ОСТ 1 11022-73 | Скоба 1-1 ОСТ 1 11023-73 |
| 2 | 4 | 10 | 2,2 | 0,5 | Скоба 1-2 ОСТ 1 11022-73 | Скоба 1-2 ОСТ 1 11023-73 |
| 3 | 4 | 12 | 2,2 | 0,5 | Скоба 1-3 ОСТ 1 11022-73 | Скоба 1-3 ОСТ 1 11023-73 |
| 4 | 4 | 10 | 2,2 | 0,5 | Скоба 1-4 ОСТ 1 11022-73 | Скоба 1-4 ОСТ 1 11023-73 |
| 5 | 4 | 12 | 2,2 | 0,5 | Скоба 1-5 ОСТ 1 11022-73 | Скоба 1-5 ОСТ 1 11023-73 |
| 6 | 4 | 14 | 2,2 | 0,5 | Скоба 1-6 ОСТ 1 11022-73 | Скоба 1-6 ОСТ 1 11023-73 |
| 7 | 6 | 13 | 2,8 | 0,8 | Скоба 1-7 ОСТ 1 11022-73 | Скоба 1-7 ОСТ 1 11023-73 |
| 8 | 6 | 16 | 2,8 | 0,8 | Скоба 1-8 ОСТ 1 11022-73 | Скоба 1-8 ОСТ 1 11023-73 |
| 9 | 6 | 18 | 2,8 | 0,8 | Скоба 1-9 ОСТ 1 11022-73 | Скоба 1-9 ОСТ 1 11023-73 |
| 10 | 6 | 15 | 3,2 | 0,8 | Скоба 1-10 ОСТ 1 11022-73 | Скоба 1-10 ОСТ 1 11023-73 |
| 11 | 6 | 18 | 3,2 | 0,8 | Скоба 1-11 ОСТ 1 11022-73 | Скоба 1-11 ОСТ 1 11023-73 |
| 12 | 6 | 18 | 3,2 | 0,8 | Скоба 1-12 ОСТ 1 11022-73 | Скоба 1-12 ОСТ 1 11023-73 |
| 13 | 6 | 23 | 3,2 | 0,8 | Скоба 1-13 ОСТ 1 11022-73 | Скоба 1-13 ОСТ 1 11023-73 |

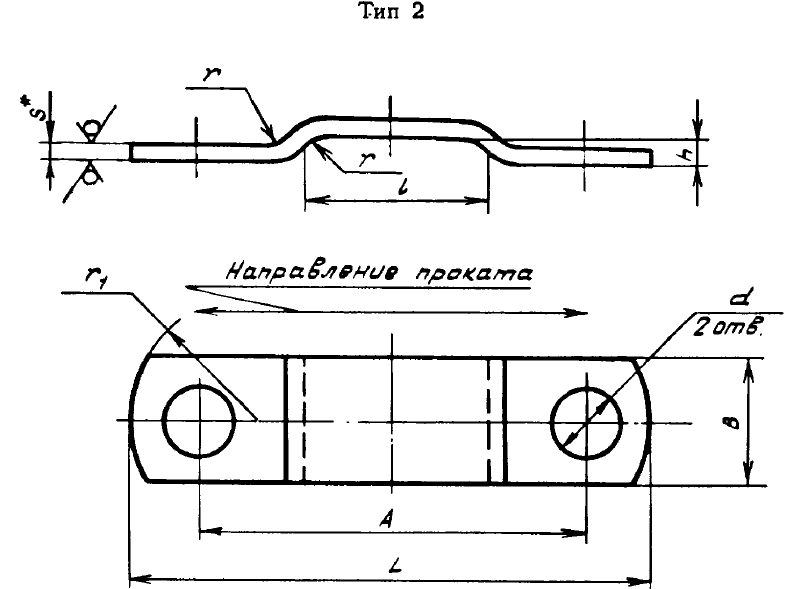

Скоба второго типа с двухсторонним креплением имеет два отверстия под крепление и не имеет небольшой завертки. Типоразмеров четырнадцать. Ширина, размер В, от 4 до 6 мм. Длина, размера L, от 14 до 28 мм. Диаметр отверстия под крепеж от 2,2 мм до 3,2 мм.
| Типоразмер | А | В | L | d | S | Обозначение для Ст20 | Обозначение для Д16АТ |
| 1 | 10 | 4 | 14 | 2,2 | 0,5 | Скоба 2-1 ОСТ 1 11022-73 | Скоба 2-1 ОСТ 1 11023-73 |
| 2 | 12 | 4 | 16 | 2,2 | 0,5 | Скоба 2-2 ОСТ 1 11022-73 | Скоба 2-2 ОСТ 1 11023-73 |
| 3 | 14 | 4 | 18 | 2,2 | 0,5 | Скоба 2-3 ОСТ 1 11022-73 | Скоба 2-3 ОСТ 1 11023-73 |
| 4 | 12 | 4 | 16 | 2,2 | 0,5 | Скоба 2-4 ОСТ 1 11022-73 | Скоба 2-4 ОСТ 1 11023-73 |
| 5 | 14 | 4 | 18 | 2,2 | 0,5 | Скоба 2-5 ОСТ 1 11022-73 | Скоба 2-5 ОСТ 1 11023-73 |
| 6 | 16 | 4 | 20 | 2,2 | 0,5 | Скоба 2-6 ОСТ 1 11022-73 | Скоба 2-6 ОСТ 1 11023-73 |
| 7 | 14 | 4 | 18 | 2,2 | 0,5 | Скоба 2-7 ОСТ 1 11022-73 | Скоба 2-7 ОСТ 1 11023-73 |
| 8 | 16 | 4 | 20 | 2,2 | 0,5 | Скоба 2-8 ОСТ 1 11022-73 | Скоба 2-8 ОСТ 1 11023-73 |
| 9 | 18 | 4 | 22 | 2,2 | 0,5 | Скоба 2-9 ОСТ 1 11022-73 | Скоба 2-9 ОСТ 1 11023-73 |
| 10 | 18 | 6 | 24 | 2,8 | 0,8 | Скоба 2-10 ОСТ 1 11022-73 | Скоба 2-10 ОСТ 1 11023-73 |
| 11 | 21 | 6 | 27 | 2,8 | 0,8 | Скоба 2-11 ОСТ 1 11022-73 | Скоба 2-11 ОСТ 1 11023-73 |
| 12 | 23 | 6 | 29 | 2,8 | 0,8 | Скоба 2-12 ОСТ 1 11022-73 | Скоба 2-12 ОСТ 1 11023-73 |
| 13 | 18 | 6 | 24 | 3,2 | 0,8 | Скоба 2-13 ОСТ 1 11022-73 | Скоба 2-13 ОСТ 1 11023-73 |
| 14 | 22 | 6 | 28 | 3,2 | 0,8 | Скоба 2-14 ОСТ 1 11022-73 | Скоба 2-14 ОСТ 1 11023-73 |

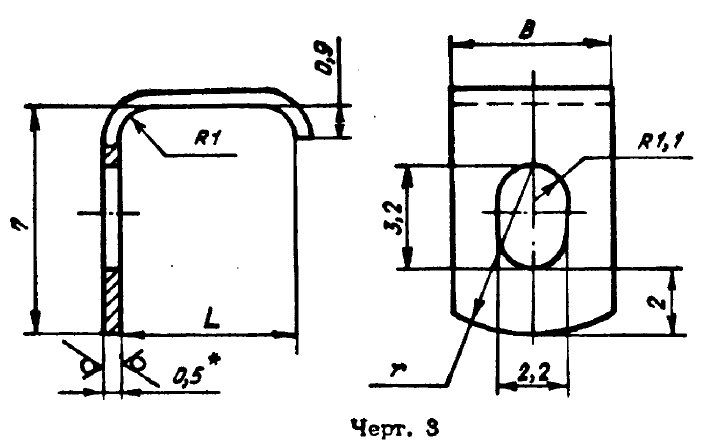

Скоба третьего типа с боковым креплением значительно отличается от первых двух вариантов исполнения и представлена в виде крючка, с овальным отверстием под крепление. Типоразмеров только два. Ширина, размер В, от 4 до 5 мм. Длина, размера L, от 3,5 или 5,5 мм. Размер отверстия под крепеж 3,2х2,2 мм.
| Типоразмер | В | L | r | Обозначение для Ст20 | Обозначение для Д16АТ |
| 1 | 4 | 3,5 | 4 | Скоба 3-1 ОСТ 1 11022-73 | Скоба 3-1 ОСТ 1 11023-73 |
| 2 | 5 | 5,5 | 5 | Скоба 3-2 ОСТ 1 11022-73 | Скоба 3-2 ОСТ 1 11023-73 |
Так как изготавливаются скобы на участке штамповки, как в штампах, так и пооперационно с помощью технологической оснастки, во избежание трещин в местах гиба, важно соблюдать направление проката перед гибкой. Изготавливаются скобы из материалов:
- Сталь марки Ст20 ГОСТ 16523-70, толщиной 0,5 или 0,8 мм.
- Алюминиевый сплав Д16АТ ГОСТ 21631-76, толщиной 0,5 или 0,8 мм.
Покрытие для скоб:
- Стальные — Кд9.хр
- Алюминиевый сплав — Ан.Окс.хр
Общие технические условия, согласно, ОСТ 1 00615-73
В примере условного обозначения указывается наименование, тип, типоразмер и материал, например для скобы типа 2, размера 10, из стали, будет запись такого вида:
Скоба 2-10 ОСТ 1 11022-73
Для скобы тип 3, размера 2, из алюминиевого сплава:
Скоба 3-2 ОСТ 1 11023-73
Скобы ОСТ 1 11022 и ОСТ 1 11023 взаимозаменяемы со скобами по нормалям 1632А; 1633А; 1634А; 1635А; 1638А; 1639А.
Нормаль 1632А — соответствует скобам первого типа выполненных из стали.
Нормаль 1632А — соответствует скобам первого типа изготовленных из алюминиевого сплава.
Нормаль 1634А — соответствует скобам второго типа выполненных из стали.
Нормаль 1635А — соответствует скобам второго типа изготовленных из алюминиевого сплава.
Нормаль 1638А — соответствует скобам третьего типа выполненных из стали.
Нормаль 1639А — соответствует скобам третьего типа изготовленных из алюминиевого сплава.
