Наконечники 19, 24, 34 ГОСТ 18176-79
Наконечники являются металлическими деталями фурнитуры и входят в комплектацию фурнитуры (напряжники и ремни-штрипки) для упаковочных чехлов из брезента, текстовинита, полиэтилена, искусственной кожи и других мягких материалов.
Наконечники 19, 24 или 34 используются при изготовлении напряжников тип II, напряжников тип III, напряжников тип IV, напряжников тип VI и в ремнях-штрипках, где используется материал тесьма.

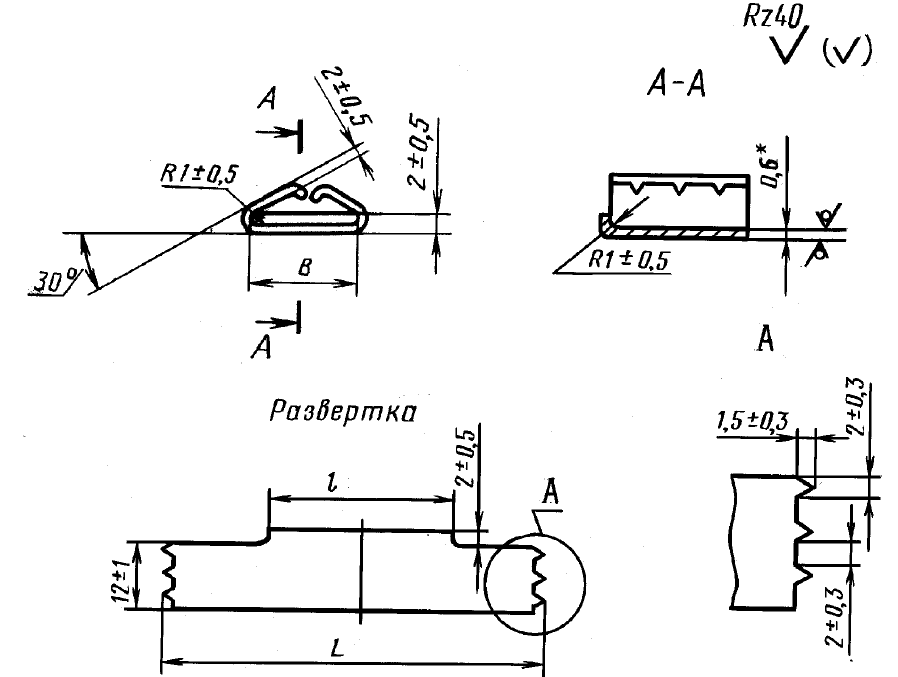

| B, мм | L, мм | l, мм | Обозначение |
|---|---|---|---|
| 19 | 40 | 17 | Наконечник 19-Ц ГОСТ 18176-79 Наконечник 19-Кд ГОСТ 18176-79 |
| 24 | 50 | 22 | Наконечник 24-Ц ГОСТ 18176-79 Наконечник 24-Кд ГОСТ 18176-79 |
| 34 | 70 | 32 | Наконечник 24-Ц ГОСТ 18176-79 Наконечник 24-Кд ГОСТ 18176-79 |
В стандарте предусмотрено три типоразмера наконечников. Определяющим параметром для типоразмера является размер B.
Наконечники изготавливаются из проката тонколистового из углеродистой стали обыкновенного качества общего назначения толщиной 0,6 мм, марки стали 10 ГОСТ 16523-97. Допускается изготовление наконечников из других марок сталей, приведенных в ГОСТ 19904-90 или ГОСТ 16523-97.
На поверхности наконечников не должно быть острых режущих граней, заусенцев и вмятин.
На готовые наконечники наносится покрытие. В зависимости от требований потребителя покрытие может быть цинковое (Ц9.хр) или кадмиевое (Кд9.хр). Толщина покрытия 9 мкм.
Не допускается наличие царапин, непокрытые места и лущения.
Конструкцию и размеры наконечников проверяют сличением с чертежом и измерением размеров измерительным инструментом, обеспечивающим требуемую чертежом точность.
В примере условного обозначения указывается размер B и вариант покрытия. Например, для наконечника размер B=19 мм, с кадмиевым покрытием:
Наконечник 19-Кд ГОСТ 18176-79
