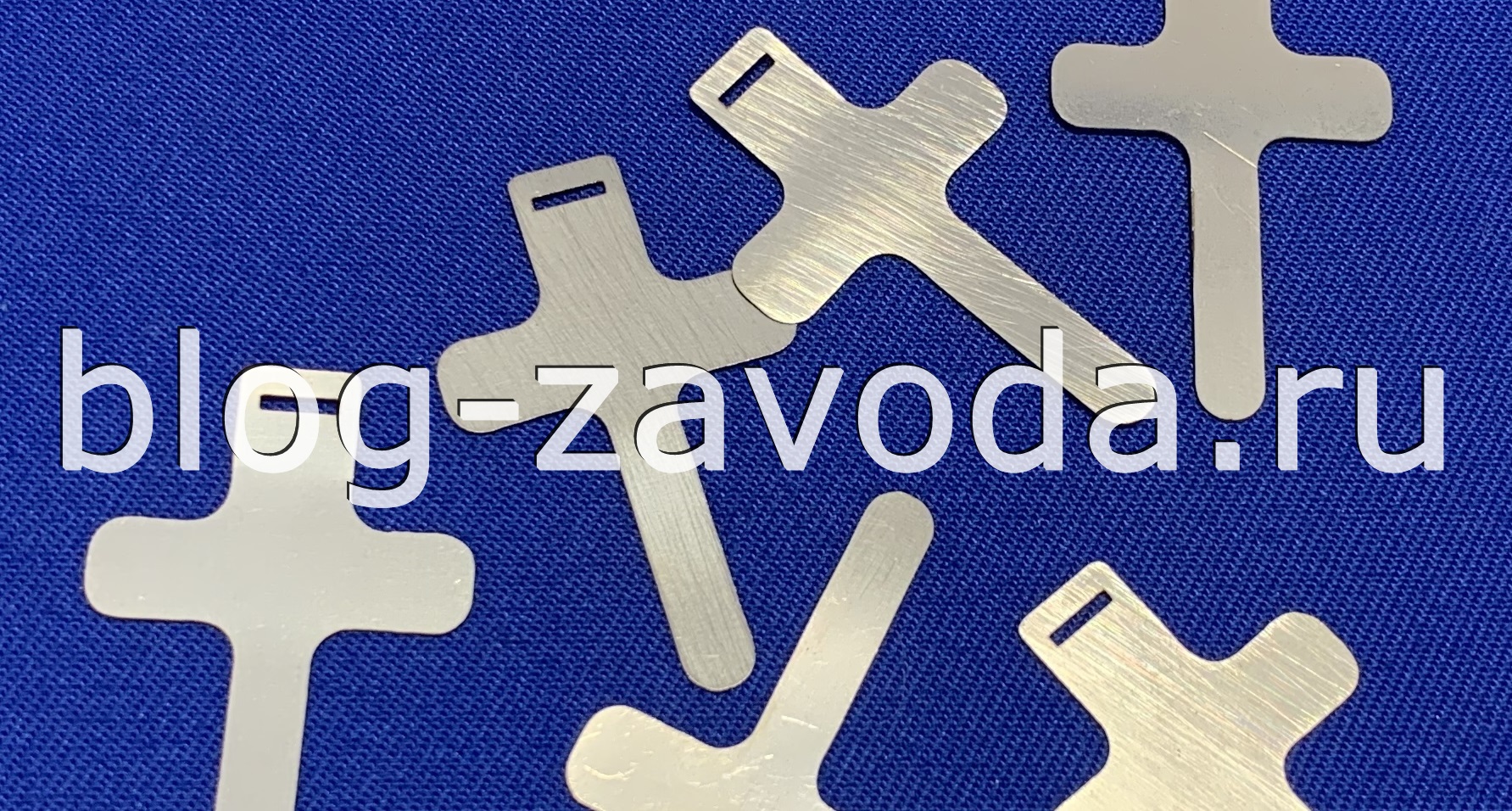

Технические требования и условия на бирки и пластины маркировочные предназначенные для маркировки проводов, жгутов и кабелей бортовой электрической сети летательных аппаратов, приборов и агрегатов. Стандарт введен взамен ОСТ 1 00571-72.

Технические требования ОСТ 1 00571-79

Бирки и пластины изготавливаются в соответствии с требованиями настоящего стандарта и по стандартам:

ОСТ 1 10725-79 — Бирки маркировочные поливинилхлоридные (посмотреть)

ОСТ 1 10726-79 — Бирки маркировочные резиновые (посмотреть)

ОСТ 1 10727-79 — Бирки маркировочные стальные (посмотреть)

ОСТ 1 13578-79 — Бирки маркировочные термоусаживаемые (посмотреть)

ОСТ 1 13579-79 — Бирки маркировочные металлические (посмотреть)

ОСТ 1 13580-79 — Пластины маркировочные (посмотреть)

Поверхность бирок ОСТ 1 10725-79 и ОСТ 1 10726-79 и пластин ОСТ 1 13580 должна быть ровной без вздутий и вмятин. Поверхность бирок ОСТ 10727-79 и ОСТ 1 13579-79 должна быть без трещин, заусенцев и острых кромок.

Внешний вид бирок ОСТ 1 13578-79 должен соответствовать ТУ 6-19-299-86.

Четкость маркировки должна сохранятся в условиях эксплуатации. Допускается потемнение бирок или пластин, но не мешающее прочтению надписи.

Бирки ОСТ 1 13567-79 установленные на проводах, жгутах или кабелях, должны усаживаться с помощью термовентиляторов по действующей в отрасли документации.

Методы контроля ОСТ 1 00571-79

Для контроля качества изготовления бирок и пластин проводятся испытания. Бирки и пластины на испытания предъявляются партиями. Партией бирок или пластин считаются одного обозначения и не более 5000 штук. Выбор контролируемых бирок или пластин производится методом произвольного отбора из каждой партии.

Испытания проводятся отделом технического контроля (ОТК) предприятия-изготовителя. Проверяется внешний вид и размеры бирок или пластин. Для проверки отбирается 3 % от партии, но не более 50 штук и не менее 3 штук.

Партия считается годной, если по всем проверяемым параметрам будет признано годными 100% бирок или пластин, отобранных для проверки.

Если количество проверяемых годных бирок или пластин будет менее 100%, то производится повторная проверка на удвоенном количестве. Если при повторной проверке годными будет признано менее 100% бирок или пластин, партия бракуется. Забракованная партия доработке и отправке заказчику не подлежит.

Контроль внешнего вида бирок и пластин должен производиться визуально с применением оптического инструмента не менее чем с двукратным увеличением. Контроль размеров бирок и пластин должен производиться средствами измерений класса точности не ниже 0,5.

Маркировка, упаковка, транспортирование, хранение ОСТ 1 00571-79

Бирки маркируются согласно ОСТ 1 10725-79, ОСТ 1 10726-79, ОСТ 1 10727-79, ОСТ 1 13578-79, ОСТ 1 13579-79. Пластины маркируются согласно ОСТ 1 13580-79.

Бирки или пластины, рассортированные по типоразмерам и обозначениям, укладываются в ящики из гофрированного картона ОСТ 1 00859-77 в количестве от 50 до 1000 штук.

На каждый ящик из картона после укладки в них изделий должна быть наклеена этикетка, на которой указаны данные:

  • предпрятие-изготовитель;
  • условное обозначение;
  • количество;
  • штамп ОТК;
  • номер и фамилия упаковщика.

При централизованном изготовлении бирок или пластин ящики из гофрированного картона должны быть уложены в сухие деревянные ящики, изготовленные по ГОСТ 21644-76, выложенные внутри бумагой БУ-Б ГОСТ 515-77. Масса (брутто) ящика не должна быть более 30 кг. Перемещение ящиков из гофрированного картоны внутри закрытых деревянных ящиков не допусккается.

Внутри ящика под крышку должен быть вложен упаковочный лист с указанием:

  • предприятие-изготовитель;
  • общего количества ящиков из картона ;
  • количество ящиков из картона каждого обозначения бирок или пластин в ящике;
  • номера или фамилии упаковщика;
  • дата упаковки.

Деревянные ящики должны быть обтянуты стальной лентой ГОСТ 3560-73. Деревянные ящики с упакованными бирками или пластинами опечатываются или пломбируются пломбой представителя ОТК изготовителя.

На деревянный ящик с помощью трафарета несмываемой краской наносятся данные:

  • масса ящика;
  • дата упаковки;
  • адрес отправителя и получателя.

Упаковка бирок и пластин должна обеспечить их транспортирование всеми видами транспорта в крытых транспортных средствах. Маркировочные бирки и пластины, направляемые в страны с тропическим климатом, должны быть законсервированы в соответствии с требованиями ОСТ 1 90086-76.

Условия хранения бирок и пластин:

  • Капитальные отапливаемые хранилища, с температурой от +5 до 30оС, с относительной влажностью воздуха не более 85%;
  • Капитальные неотапливаемые хранилища, с температурой от -40 до +30оС, с относительной влажностью воздуха не более 95%.

Условия хранения бирок и пластин должны исключать возможность их механического повреждения и прямого воздействия света. Бирки и пластины должны храниться не ближе одного метра от отопительных приборов.

Срок хранения бирок или пластин устанавливается с момента приемки ОТК изготовителя и согласно требованиям условий хранения:

  • поливинилхлоридных ОСТ 1 10725-79 — 5 лет;
  • резиновых ОСТ 1 10726-79 — 5 лет;
  • металлических ОСТ 1 10727-79, ОСТ 1 13579-79 — 12 лет;
  • термоусаживаемых ОСТ 1 13578-79 — 5 лет;
  • пластин ОСТ 1 13580-79 — 5 лет.
